Руководство по сборке 536i Elliptical Fitness CrossTrainer
9

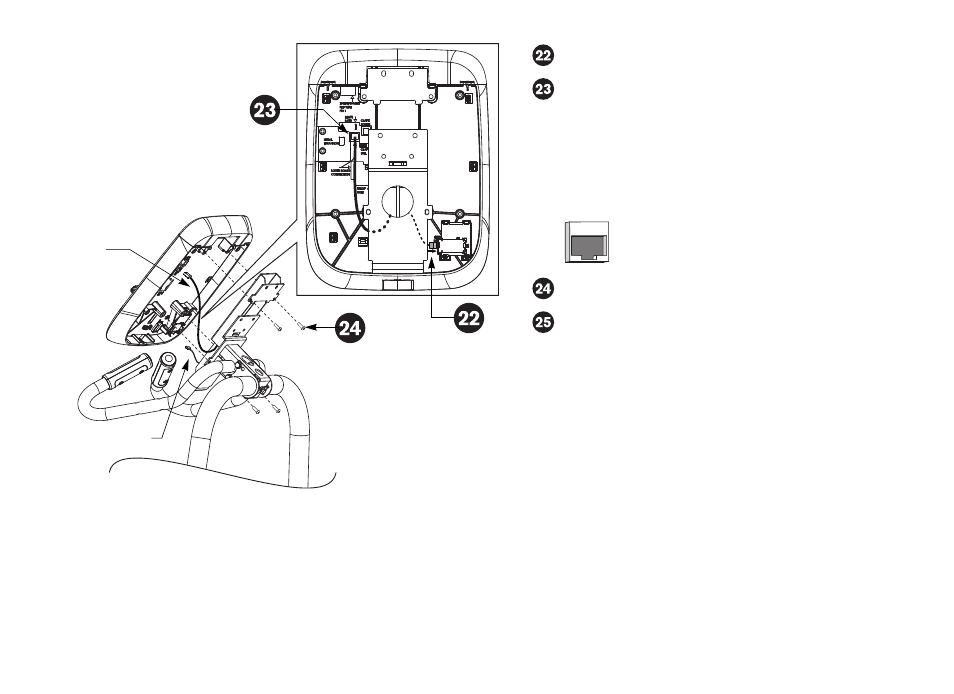

Подключите кабель измерения пульса к разъему с 4-мя
штырьками на электронной плате.
Подсоедините кабель RJ45 к его приемнику внизу пульта
дисплея. При правильном подсоединении раздастся щелчок.
Излишек кабеля поместите внутри кронштейна пульта
дисплея.
Важно: При подсоединении кабеля RJ45 в нижней части
пульта дисплея найдите приемник в указанной на
иллюстрации ориентации. На пластике выгравирован
текст: LOWER BOARD CONNECTION (ПОДКЛЮЧЕНИЕ
НИЖНЕЙ ПЛАТЫ).
Закрепите пульт дисплея четырьмя винтами с полукруглой
головкой (L). Затяните гаечным ключом.
Затяните шесть винтов с шестигранной головкой. Начиная от
основания фиксаторов, затяните восемь винтов при помощи
½-дюймового торцевого гаечного ключа с насадкой.
Вернитесь к кронштейну пульта дисплея. Затяните четыре
боковых винта, затем - два нижних винта.
Кабель нижней
платы
Кабель измерения
пульса
