ОПОРНАЯ ТОЧКА ВНУТРЕННИЙ УГОЛ (Цикл 415, DIN/ISO: G415) 16.9
16
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
487

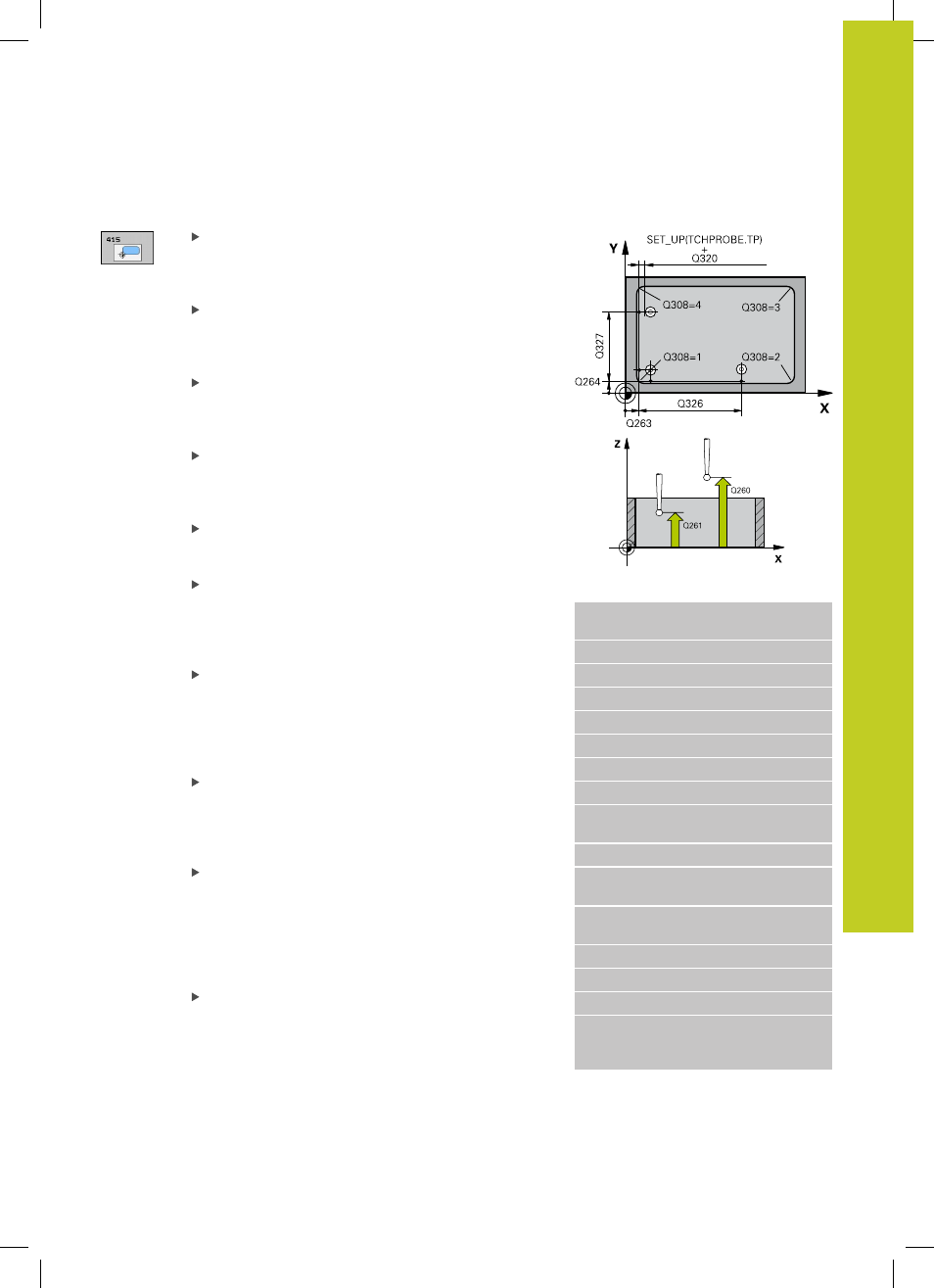

Параметры цикла
1 точка измерения по 1 оси
Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Расстояние 1-я ось
Q326 (в приращениях):
расстояние между первой и второй точкой
измерения по главной оси плоскости обработки.
Диапазон ввода от 0 до 99999.9999
Расстояние 2-я ось
Q327 (в приращениях):
расстояние между второй и третьей точкой
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999.9999
Угол
Q308: номер угла, в который ЧПУ должна
установить точку привязки. Диапазон ввода от 1
до 4
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения:
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Выполнение базового разворота
Q304:
установите, должна ли система ЧПУ
компенсировать разворот детали путем
разворота плоскости обработки:
0
: Не производить разворот плоскости
1
: Произвести разворот плоскости
Кадры УП
5 TCH PROBE 415 ТОЧКА ПРИВЯЗКИ К
ВНЕШНЕМУ УГЛУ
Q263=+37
;1. ТОЧКА НА 1. ОСИ
Q264=+7
;1. ТОЧКА 2. ОСИ
Q326=50
;РАССТОЯНИЕ 1. ОСИ
Q296=+95
;3. ТОЧКА 1. ОСИ
Q297=+25
;3. ТОЧКА 2. ОСИ
Q327=45
;РАССТОЯНИЕ 2. ОСИ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q304=0
;РАЗВОРОТ
ПЛОСКОСТИ
Q305=7
;№ В ТАБЛИЦЕ
Q331=+0
;ОПОРНАЯ ТОЧКА
Q332=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
