SL-циклы со сложной формулой контура
9.1
9
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
239

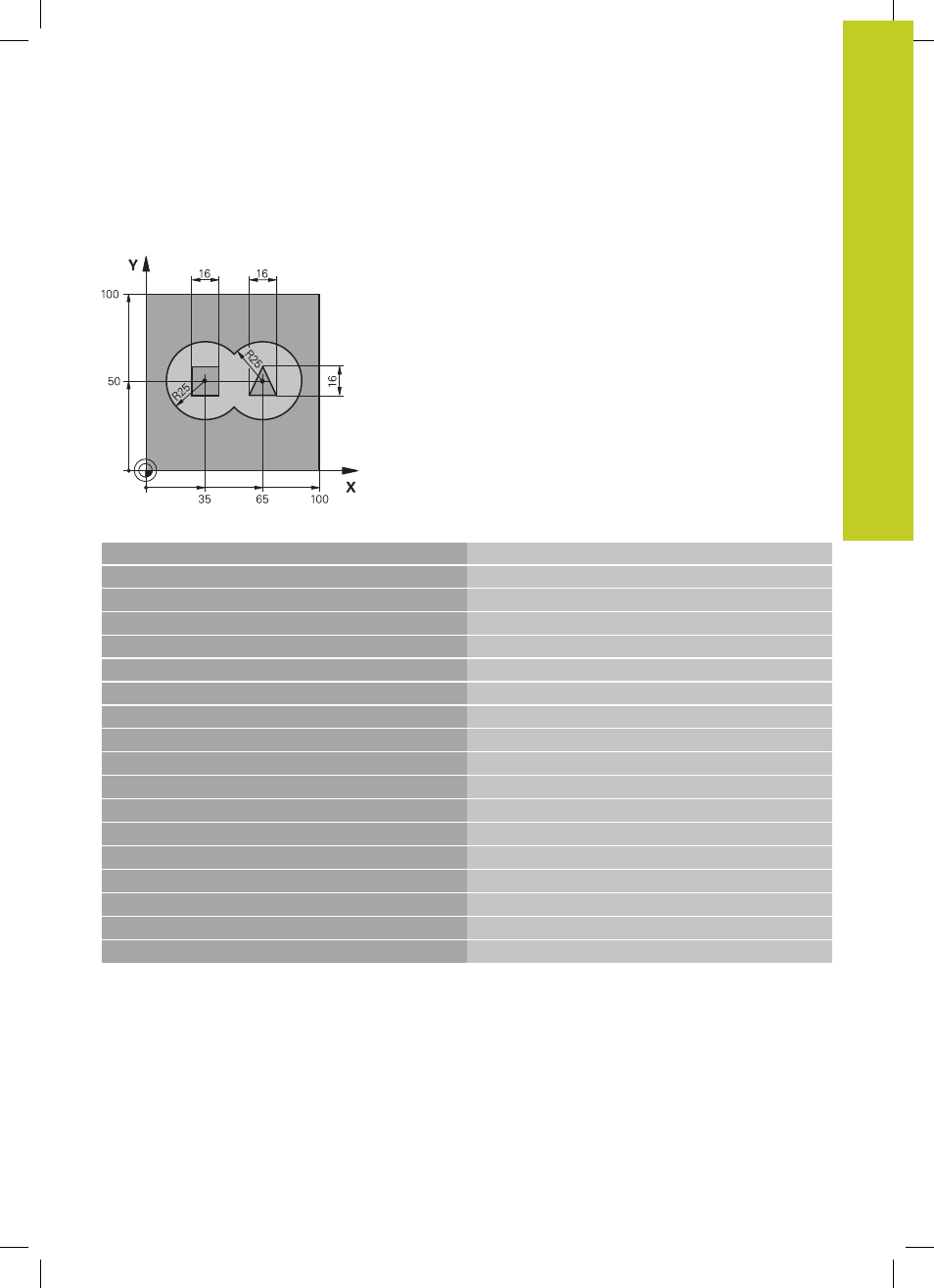

Пример: накладывающиеся контуры с формулой
контура, черновая и чистовая обработка
0 BEGIN PGM KONTUR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Определение инструмента черновая фреза
4 TOOL DEF 2 L+0 R+3
Определение инструмента чистовая фреза
5 TOOL CALL 1 Z S2500
Вызов инструмента черновая фреза
6 L Z+250 R0 FMAX
Отвод инструмента
7 SEL CONTOUR “MODEL“
Программа определения контура
8 CYCL DEF 20 КОНТУР-ПАРАМЕТРЫ
Определение общих параметров обработки
Q1=-20
;FRAESTIEFE
Q2=1
;BAHN-UEBERLAPPUNG
Q3=+0.5
;AUFMASS SEITE
Q4=+0.5
;AUFMASS TIEFE
Q5=+0
;KOOR. OBERFLAECHE
Q6=2
;SICHERHEITS-ABST.
Q7=+100
;SICHERE HOEHE
Q8=0.1
;RUNDUNGSRADIUS
Q9=-1
;DREHSINN
