11.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8, DIN/ISO: G28)
11
276
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
11.5
ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл
8, DIN/ISO: G28)
Действие
ЧПУ может выполнять обработку в плоскости с зеркальным
отображением.
Зеркальное отображение действует с момента его
определения в программе. Оно действует также в режиме
работы "Позиционирование с ручным вводом". ЧПУ
показывает активные зеркальные оси в дополнительной
индикации состояния.
Если отражается только одна ось, то изменяется
направление вращения инструмента. Этот принцип не
действует в циклах обработки.
Если зеркально отражаются две оси, то направление
вращения сохраняется.

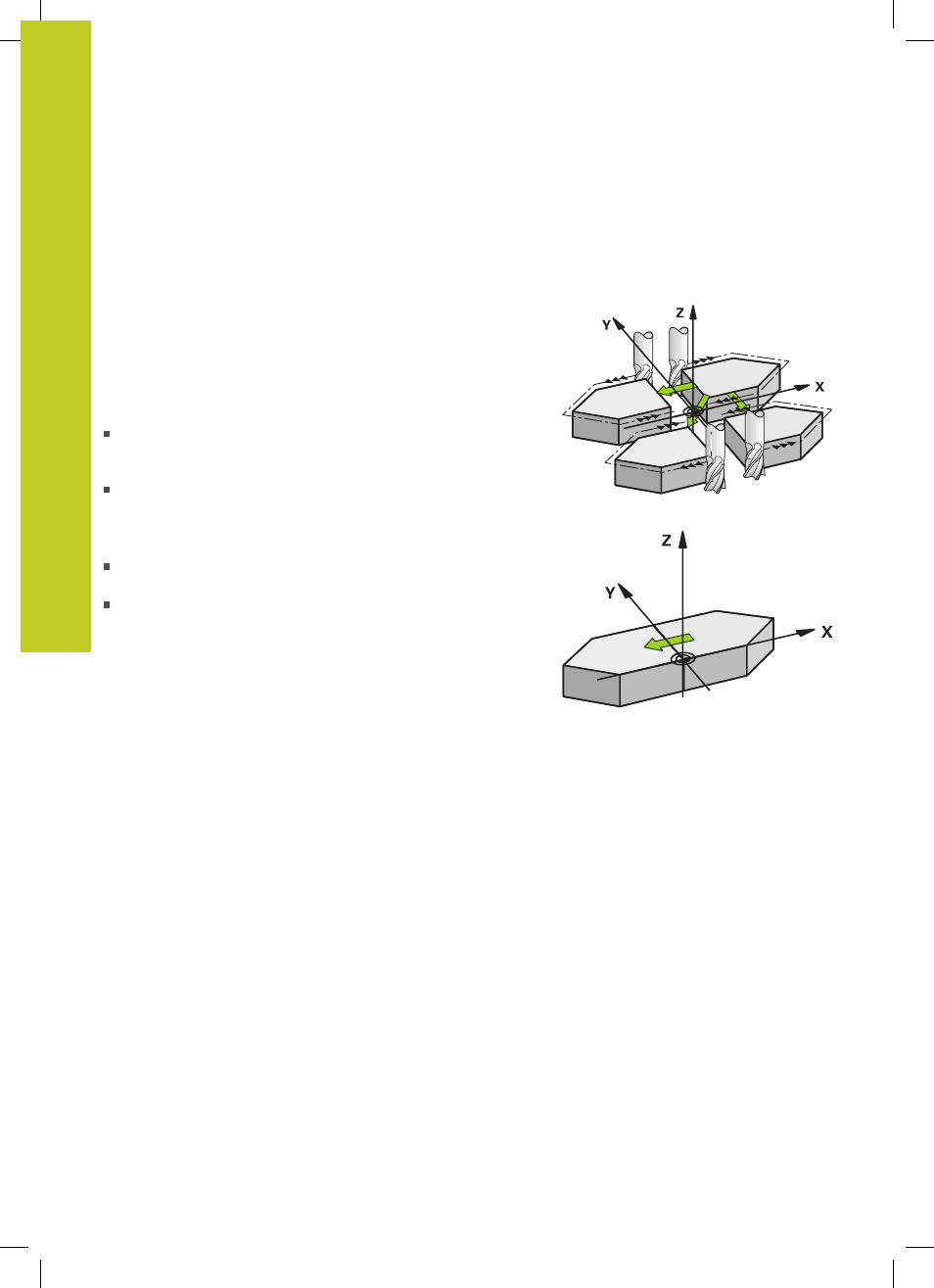

Результат зеркального отображения зависит от положения
нулевой точки:
Нулевая точка лежит на отражаемом зеркально контуре:
элемент отражается зеркально прямо в нулевой точке
Нулевая точка лежит вне отражаемого зеркально контура:
элемент смещается дополнительно
Сбросить
Заново запрограммируйте цикл ОТОБРАЖЕНИЕ с вводом NO
ENT
.
