Страница 418: Общие сведения о циклах измерительных щупов
Работа с циклами измерительных щупов
14.1 Общие сведения о циклах измерительных щупов
14
418
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
14.1
Общие сведения о циклах
измерительных щупов
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Система ЧПУ должна быть подготовлена
производителем для применения 3D-
измерительных щупов.
Следуйте указаниям инструкции по обслуживанию
станка!

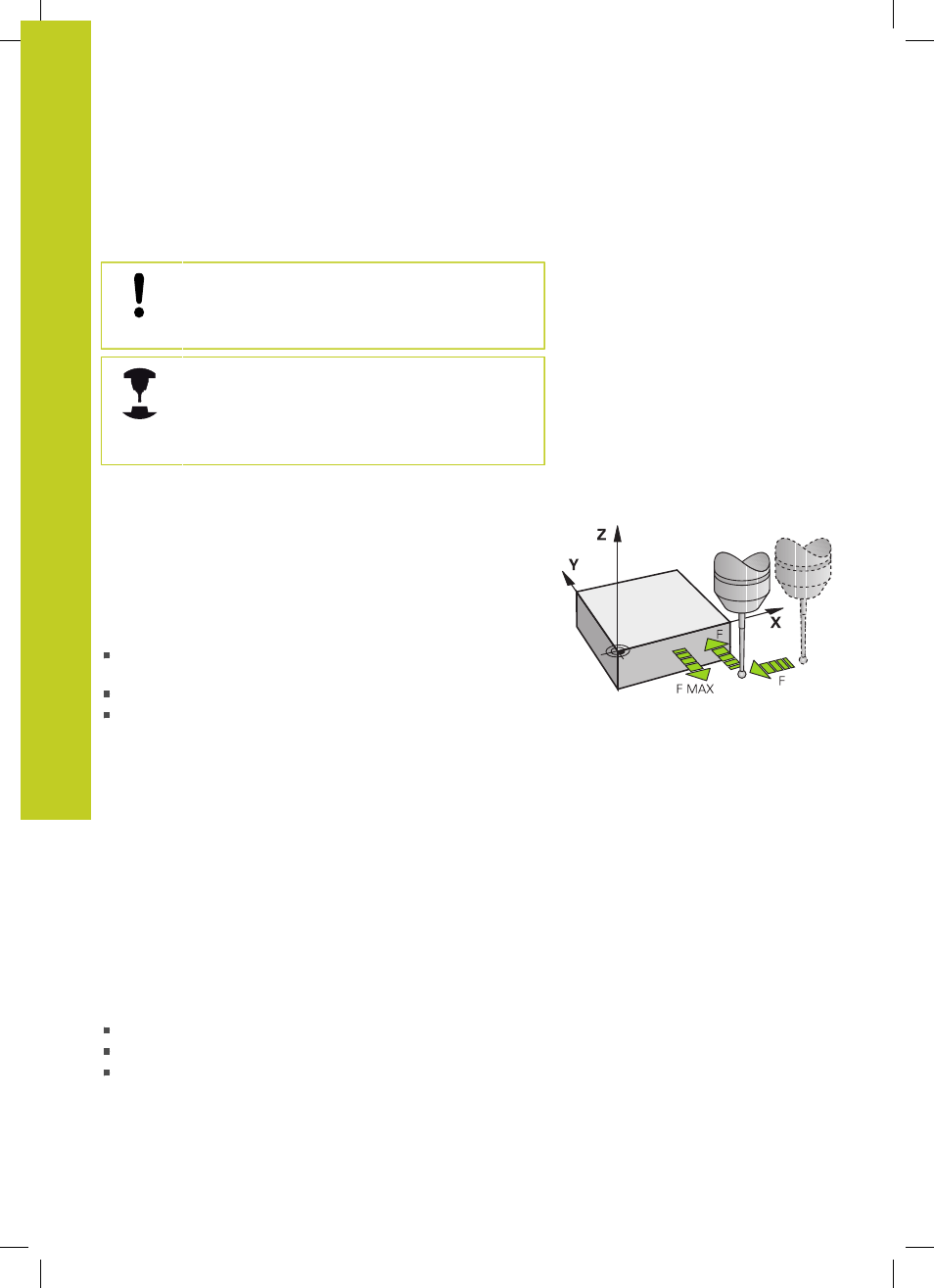

Принцип действия
Когда ЧПУ отрабатывает цикл измерительного щупа, 3D-
щуп перемещается к обрабатываемой детали параллельно
оси (также при активном базовом развороте и наклоненной
плоскости обработки). Изготовитель станка устанавливает
подачу касания в машинном параметре (см. «Перед началом
работы с циклами измерительных щупов» далее в этой главе).
Когда измерительный стержень касается заготовки,
измерительный щуп посылает сигнал в ЧПУ: координаты
измеренного положения сохраняются в памяти
3D-щуп останавливается и
возвращается на ускоренном ходу в начальное положение
Если в пределах заданного пути щуп не отклоняется, то
система ЧПУ выдает соответствующее сообщение об ошибке
(путь: DIST из таблицы щупов).
Учет разворота плоскости обработки в ручном
режиме
В процессе снятия размеров ЧПУ учитывает текущий разворот
плоскости обработки и выполняет подвод к заготовке под
углом.
Циклы системы измерительных щупов в режимах
работы "Ручное управление" и "Эл. маховичок”
В ручном режиме,
а также в режиме электронного
маховичка
в ЧПУ предусмотрены циклы измерительных
щупов, с помощью которых можно:
калибровать измерительный щуп
компенсация разворота детали
установка точки привязки
