КРУГЛАЯ ВЫЕМКА (Цикл 254, DIN/ISO: G254)
5.5
5
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
159
Угол раскрытия канавки
Q248 (в инкрементах):
введите угол раскрытия канавки. Диапазон ввода
от 0 до 360,000
Шаг угла
Q378 (в инкрементах): угол, на который
поворачивается вся канавка. Центр вращения
лежит в центре сегмента. Диапазон ввода: от
-360,000 до 360,000
Количество проходов
Q377: количество
проходов на сегменте. Диапазон ввода от 1 до
99999
Перемещение при фрезеровании
Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Вид фрезерования
Q351: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи
PREDEF
: ЧПУ использует значение из GLOBAL
DEF

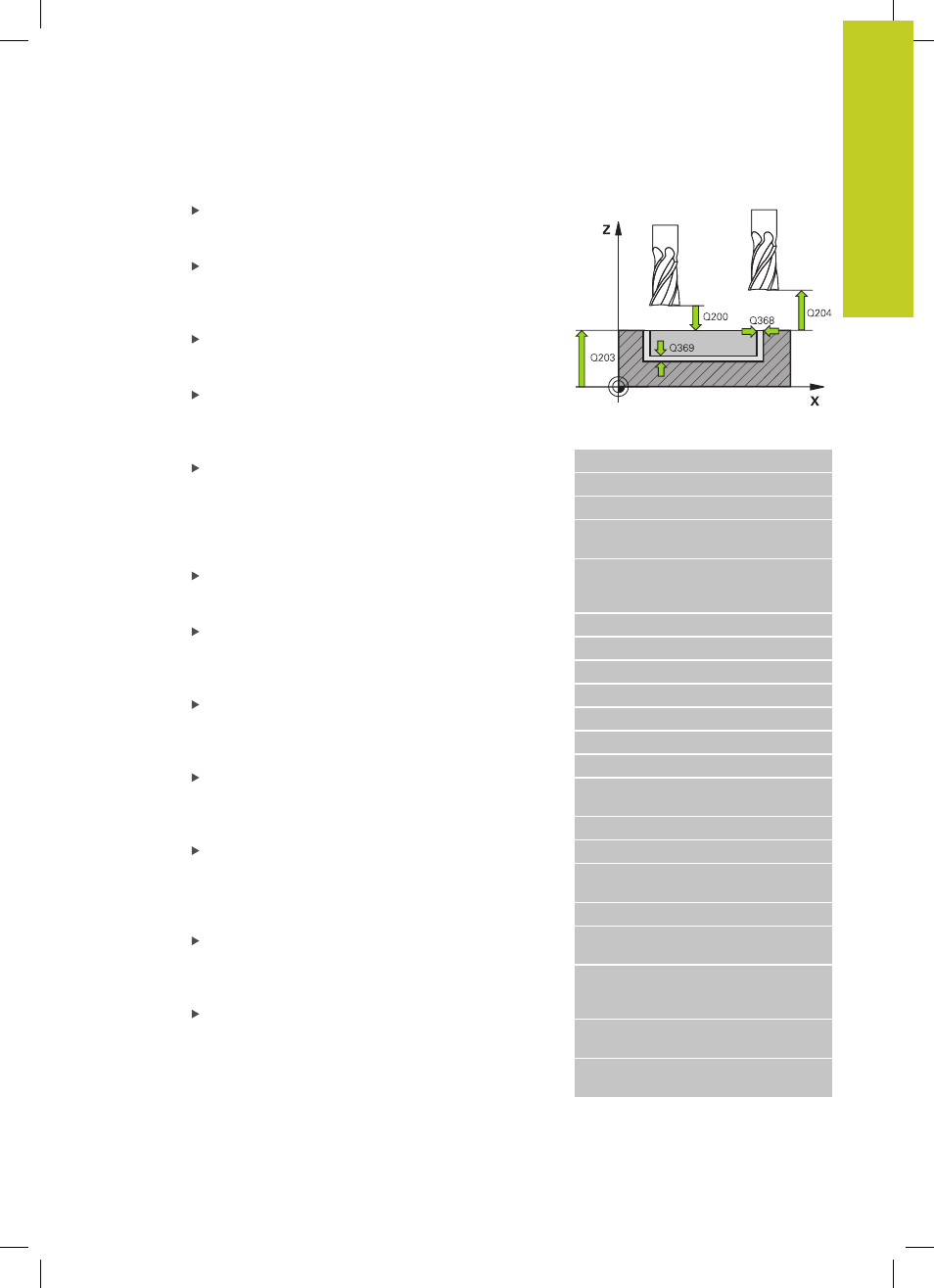

Глубина
Q201 (в инкрементах): расстояние от
поверхности заготовки до дна канавки. Диапазон
ввода: от -99999,9999 до 99999,9999
Глубина врезания
Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку на глубине
Q369 (в инкрементах): припуск на чистовую
обработку глубины. Диапазон ввода: от 0 до
99999,9999
Подача врезания на глубину
Q206: скорость
движения инструмента при врезании на глубину
в мм/мин. Диапазон ввода от 0 до 99999,999,
либо через FAUTO, FU, FZ
Врезание при чистовой обработке
Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода: от 0 до 99999,9999
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
Кадры УП
8 CYCL DEF 254 КРУГЛ. КАНАВКА
Q215=0
;ОБЬЁМ ОБРАБОТКИ
Q219=12
;ШИРИНА ВЫЕМКИ
Q368=0.2
;ПРИПУСК НА
СТОРОНЕ
Q374=80
;ДИАМЕТР
ДЕЛИТЕЛЬНОЙ
ОКРУЖНОСТИ
Q367=0
;ОСНОВА ДЛЯ ВЫЕМКИ
Q216=+50
;СЕРЕДИНА 1-ОЙ ОСИ
Q217=+50
;СЕРЕДИНА 2-ОЙ ОСИ
Q376=+45
;УГОЛ СТАРТА
Q248=90
;УГОЛ РАСТВОРА
Q378=0
;ШАГ УГЛА
Q377=1
;КОЛ-ВО ОБРАБОТОК
Q207=500
;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20
;ГЛУБИНА
Q202=5
;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q369=0.1
;ПРИПУСК НА ГЛУБИНЕ
Q206=150
;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q338=5
;СОСТОЯНИЕ
ЧИСТОВОЙ
ОБРАБОТКИ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+0
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
