Циклы: специальные функции
12.4 ОРИЕНТАЦИЯ ШПИНДЕЛЯ (цикл 13, DIN/ISO: G36)
12
296
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
12.4
ОРИЕНТАЦИЯ ШПИНДЕЛЯ (цикл 13,
DIN/ISO: G36)

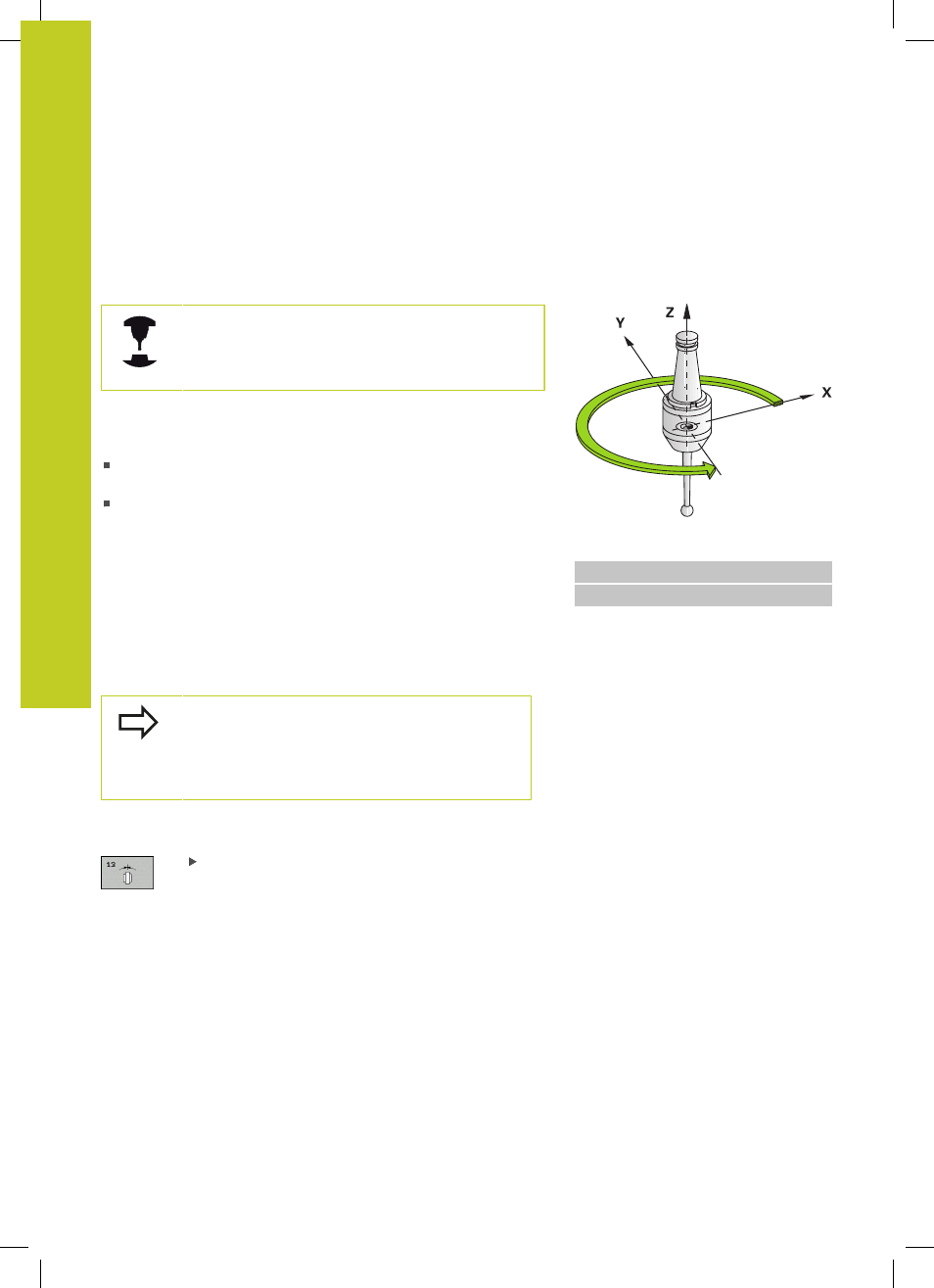

Функция цикла
Станок и ЧПУ должны быть подготовлены фирмой-
производителем.
ЧПУ может управлять главным шпинделем станка и
поворачивать его в определенное угловое положение.
Ориентация шпинделя может, например, потребоваться
в системах смены инструмента с определенной позицией для
смены инструмента
для ориентации окна передачи и приема трехмерных
измерительных щупов с инфракрасной передачей
Определенное в цикле угловое положение ЧПУ устанавливает
путем программирования M19 или M20 (зависит от станка).
Если программируется M19 или M20 без предварительного
определения цикла 13, то ЧПУ позиционирует главный шпиндель
в угловое положение, заданное производителем станка (см.
инструкцию по обслуживанию станка).
Кадры УП
93 CYCL DEF 13.0 ОРИЕНТАЦИЯ
94 CYCL DEF 13.1 УГОЛ 180
Учитывайте при программировании!
Внутри циклов обработки 202, 204 и 209
используется цикл 13. Обращайте внимание
на то, что иногда в NC-программе необходимо
программировать цикл 13 повторно после одного
из выше названых циклов обработки.
Параметры цикла
Угол ориентации
: введите угол относительно
базовой оси рабочей плоскости. Диапазон
ввода: от 0,0000° до 360,0000°
