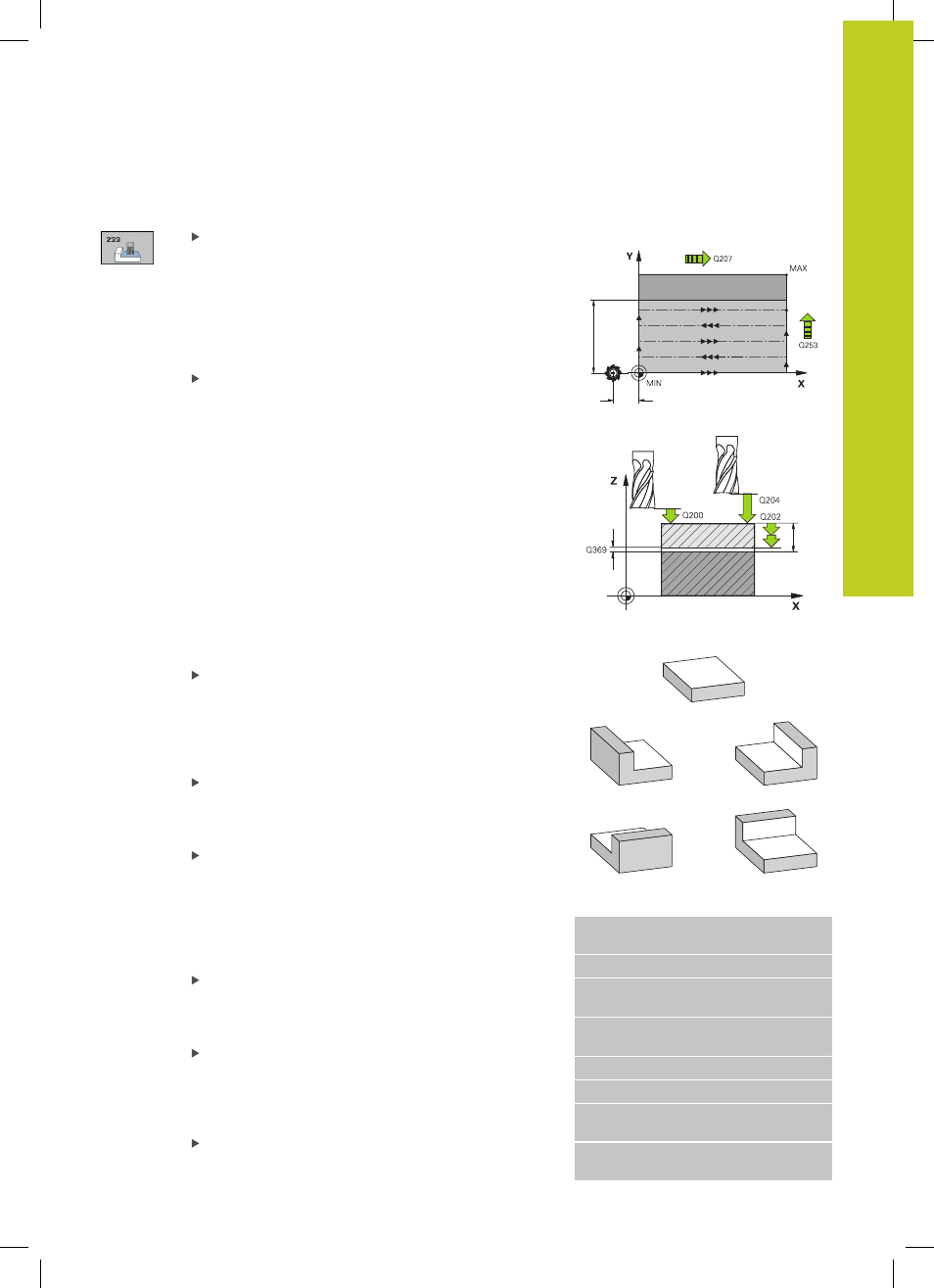

ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (Цикл 233, DIN/ISO: G233) 10.5
10
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
263
Параметры цикла
Объем обработки (0/1/2)
Q215: Установить
объем обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка
параметры сторона и глубина чистовой
обработки применяются только, если определен
припуск под чистовую обработку (Q368, Q369)
Стратегия фрезерования (0 - 4)
Q389:Установите, где система ЧПУ должна
обработать поверхность:
0
: обработка в форме меандра, врезание сбоку
с подачей позиционирования за пределами
обрабатываемой поверхности
1
: обработка в форме меандра, врезание
сбоку с подачей на фрезерование по краю
обрабатываемой поверхности
2
: построчная обработка, возврат и врезание
сбоку в подаче позиционирования за пределами
обрабатываемой поверхности
3
: построчная обработка, возврат и врезание
сбоку в подаче позиционирования за по краю
обрабатываемой поверхности
4
: спиральная обработка, равномерное врезание
снаружи вовнутрь
Направление фрезерования
Q350: Ось
обрабатываемой плоскости, после обработки
должно быть установлено направление:
1
: главная ось = направление обработки
2
: вспомогательная ось = направление
обработки
1-ая длина стороны
Q218 (в приращениях):
длина фрезеруемой поверхности на главной оси
плоскости обработки, относительно точки старта
1-ой оси. Диапазон ввода от 0 до 99999,9999
Длина 2-й стороны
Q219 (в приращениях):
длина обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки 2-ой оси.
Диапазон ввода от -99999.9999 до 99999.9999
Начальная точка 3-ей оси
Q227 (абсолютная):
координата поверхности заготовки по которой
рассчитывается подача на врезание. Диапазон
ввода от -99999.9999 до 99999.9999
Конечная точка 3-ей оси
Q386 (абсолютная):
координата по оси шпинделя до которой
должно производится плоское фрезерование
поверхности. Диапазон ввода от -99999.9999 до
99999.9999
Припуск для чистовой обработки дна
Q369 (в
приращениях): значение, на которое следует
переместить инструмент для последнего
врезания. Диапазон ввода от 0 до 99999.9999
Q21
9
Q357
Q227
Q347
Q348
Q349
= 0
= -1
= +1
= -2
= +2
Кадры УП
8 CYCL DEF 233 ФРЕЗЕР.
ПОВЕРХНОСТИ
Q215=0
;ОБЬЁМ ОБРАБОТКИ
Q389=2
;СТРАТЕГИЯ
ФРЕЗЕРОВАНИЯ
Q350=1
;НАПРАВЛЕНИЕ
ФРЕЗЕРОВАНИЯ
Q218=120
;ДЛИНА 1-Й СТОРОНЫ
Q219=80
;ДЛИНА 2-Й СТОРОНЫ
Q227=0
;ТОЧКА СТАРТА 3-ЕЙ
ОСИ
Q386=-6
;КОНЕЧНАЯ ТОЧКА 3-Й
ОСИ
