Циклы обработки: описание контура
7.11 Примеры программ
7
208
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
7.11
Примеры программ

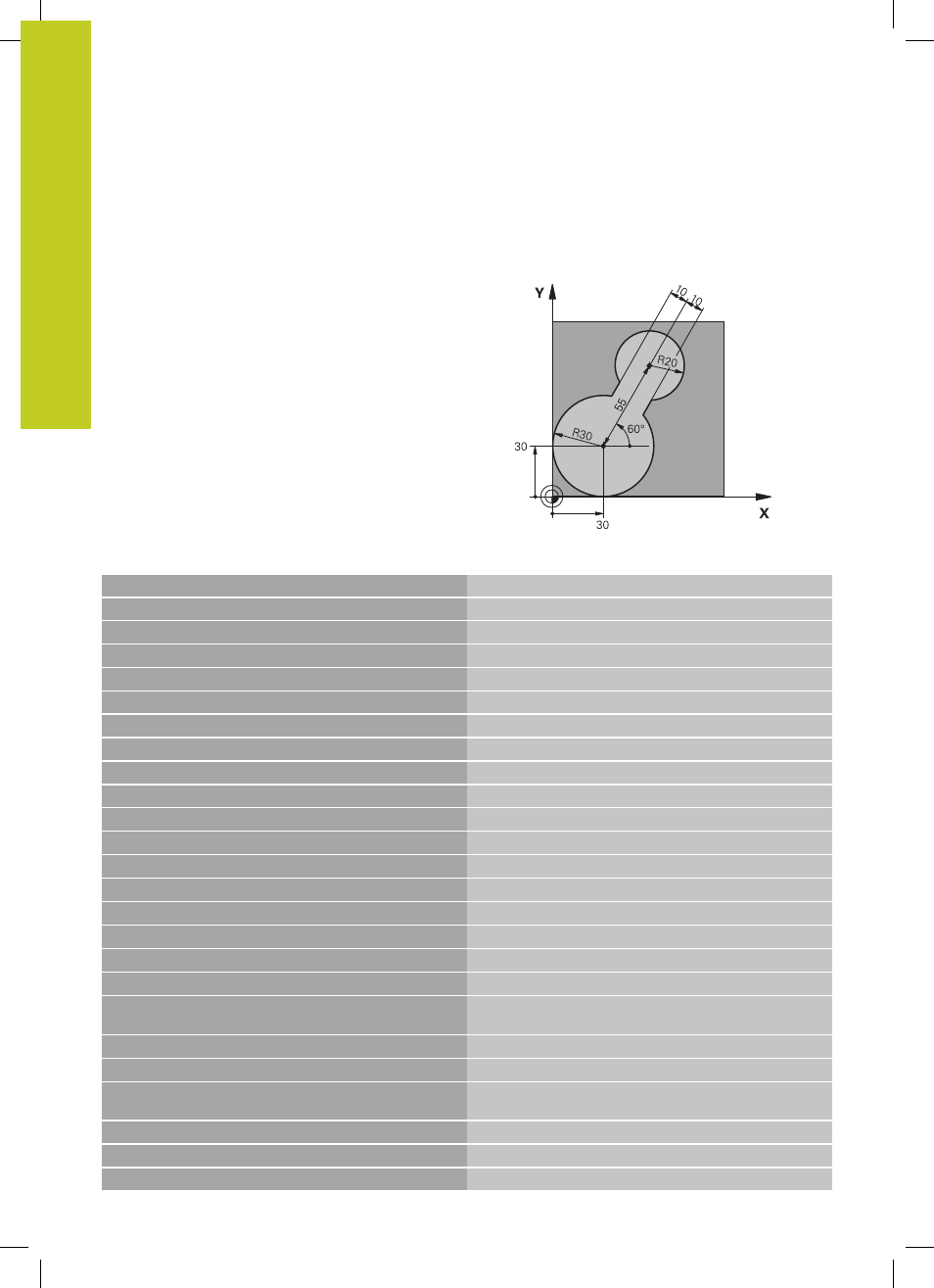

Пример: выборка и чистовая обработка кармана
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Определение заготовки
3 TOOL CALL 1 Z S2500
Вызов инструмента для выборки, диаметр 30
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 14.0 КОНТУР
Определение подпрограммы контура
6 CYCL DEF 14.1 КОНТУРН. МЕТКА 1
7 CYCL DEF 20 КОНТУР-ПАРАМЕТРЫ
Определение общих параметров обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q3=+0
;ПРИПУСК НА СТОРОНЕ
Q4=+0
;ПРИПУСК НА ГЛУБИНЕ
Q5=+0
;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
8 CYCL DEF 22 ВЫБОРКА
Определение цикла выборки
Q10=5
;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q11=100
;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q12=350
;ПОДАЧА ПРОТЯГИВАНИЯ
Q18=0
;ВСПОМОГАТЕЛЬНЫЙ
ИНСТРУМЕНТ
Q19=150
;ПОДАЧА КАЧАНИЯ
Q208=30000
;ПОДАЧА ОТВОДА
9 CYCL CALL M3
Вызов цикла выборки
