ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (Цикл 267, DIN/ISO: G267) 4.10
4
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
137
Параметры цикла

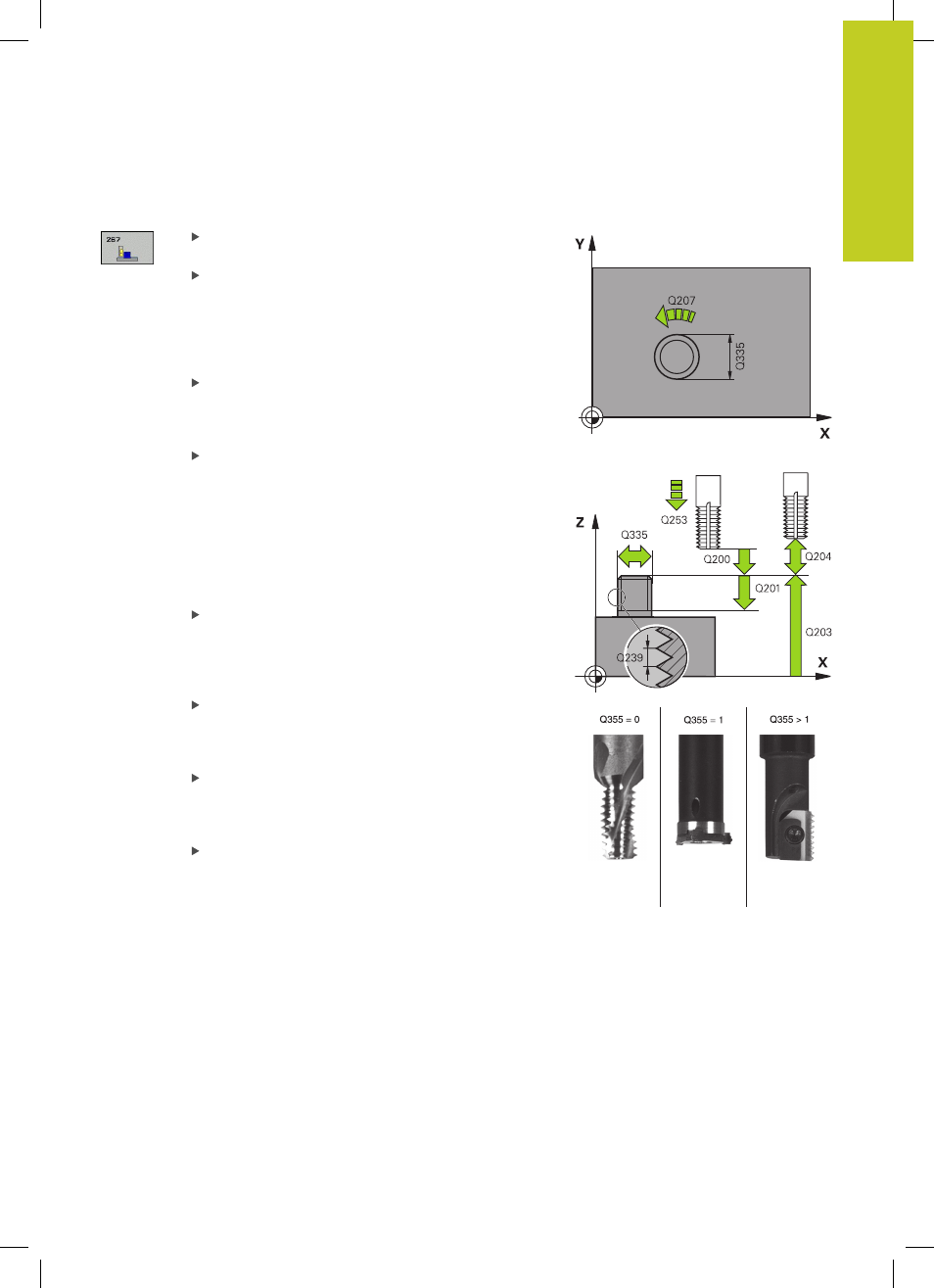

Заданный диаметр
Q335: диаметр резьбы.
Диапазон ввода: от 0 до 99999,9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+
= правая резьба
–
= левая резьба Диапазон ввода от -99.9999 до
99.9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Добавление
Q355: Число витков резьбы, на
которые перемещается заготовка:
0
= винтовая линия на глубину резьбы
1
= непрерывная винтовая линия по всей длине
резьбы
>1
= несколько винтовых линий с подводом и
отводом, при этом УЧПУ перемещает заготовку
на Q355 по мере подъема. Диапазон ввода от 0
до 99999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента
при врезании в заготовку или при выходе из
заготовки в мм/мин Диапазон ввода: от 0 до
99999,9999 или через FMAX, FAUTO
Вид фрезерования
Q351: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Глубина с торцевой стороны
Q358 (в
инкрементах): расстояние между поверхностью
заготовки и вершиной инструмента во время
зенкерования с торцевой стороны. Диапазон
ввода от -99999.9999 до 99999.9999
