Примеры программ 11.10
11
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
289
11.10 Примеры программ

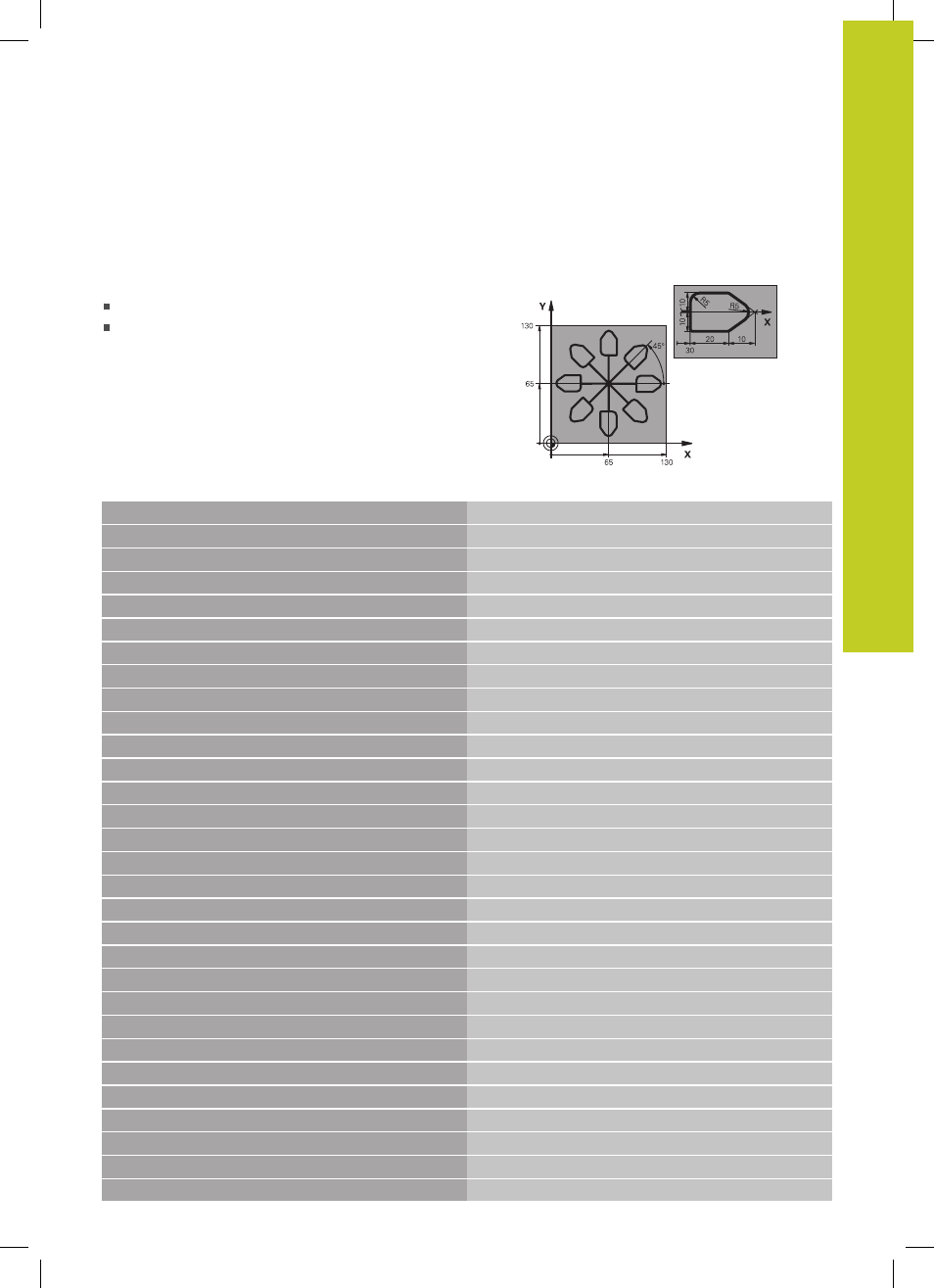

Пример: циклы преобразования координат
Выполнение программы
Преобразование координат в главной программе
Обработка в подпрограмме
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL CALL 1 Z S4500
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
Смещение нулевой точки в центр
6 CYCL DEF 7.1 X+65
7 CYCL DEF 7.2 Y+65
8 CALL LBL 1
Вызов обработки фрезерованием
9 LBL 10
Установка метки для разворота части программы
10 CYCL DEF 10.0 РАЗВОРОТ
Вращение на 45° в приращениях
11 CYCL DEF 10.1 IROT+45
12 CALL LBL 1
Вызов обработки фрезерованием
13 CALL LBL 10 REP 6/6
Возврат к LBL 10; всего шесть раз
14 CYCL DEF 10.0 РАЗВОРОТ
Сброс вращения
15 CYCL DEF 10.1 ROT+0
16 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
Отмените смещение нулевой точки
17 CYCL DEF 7.1 X+0
18 CYCL DEF 7.2 Y+0
19 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
20 LBL 1
Подпрограмма 1
21 L X+0 Y+0 R0 FMAX
Определение обработки фрезерованием
22 L Z+2 R0 FMAX M3
23 L Z-5 R0 F200
24 L X+30 RL
25 L IY+10
26 RND R5
27 L IX+20
28 L IX+10 IY-10
29 RND R5
