ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (Цикл 233, DIN/ISO: G233) 10.5
10
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
259
10.5
ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ
(Цикл 233, DIN/ISO: G233)
Ход цикла
С помощью цикла 233 можно выполнить плоское
фрезерование ровной поверхности в несколько врезаний и
с учетом припуска на чистовую обработку. Дополнительно
вы можете определить в цикле боковые стенки, которые
затем будут учитываться при обработке плоскостей. В цикле
возможны следующие стратегии обработки:
Стратегия Q389=0
: обработка в форме меандра, врезание
сбоку вне обрабатываемой поверхности
Стратегия Q389=1
: обработка в форме меандра, врезание
сбоку по краям обрабатываемой поверхности
Стратегия Q389=2
: построчная обработка с перебегом,
врезание сбоку отвода на ускоренном ходу
Стратегия Q389=3
: построчная обработка без перебега,
врезание сбоку отвода на ускоренном ходу
Стратегия Q389=4
: Спиральная обработка снаружи
вовнутрь
1 Система ЧПУ позиционирует инструмент с FMAX от
актуальной позиции на плоскости обработки на точку
старта
1
: точка старта на плоскости обработки смещена
на расстояние радиуса инструмента и на безопасное
расстояние сбоку в отношении заготовки
2 Затем система ЧПУ позиционирует инструмент на
ускоренном ходу FMAX на безопасное расстояние по оси
шпинделя
3 Затем инструмент перемещается с подачей
предпозиционирования Q253 на оси шпинделя на первую
глубину подачи, рассчитанную системой ЧПУ

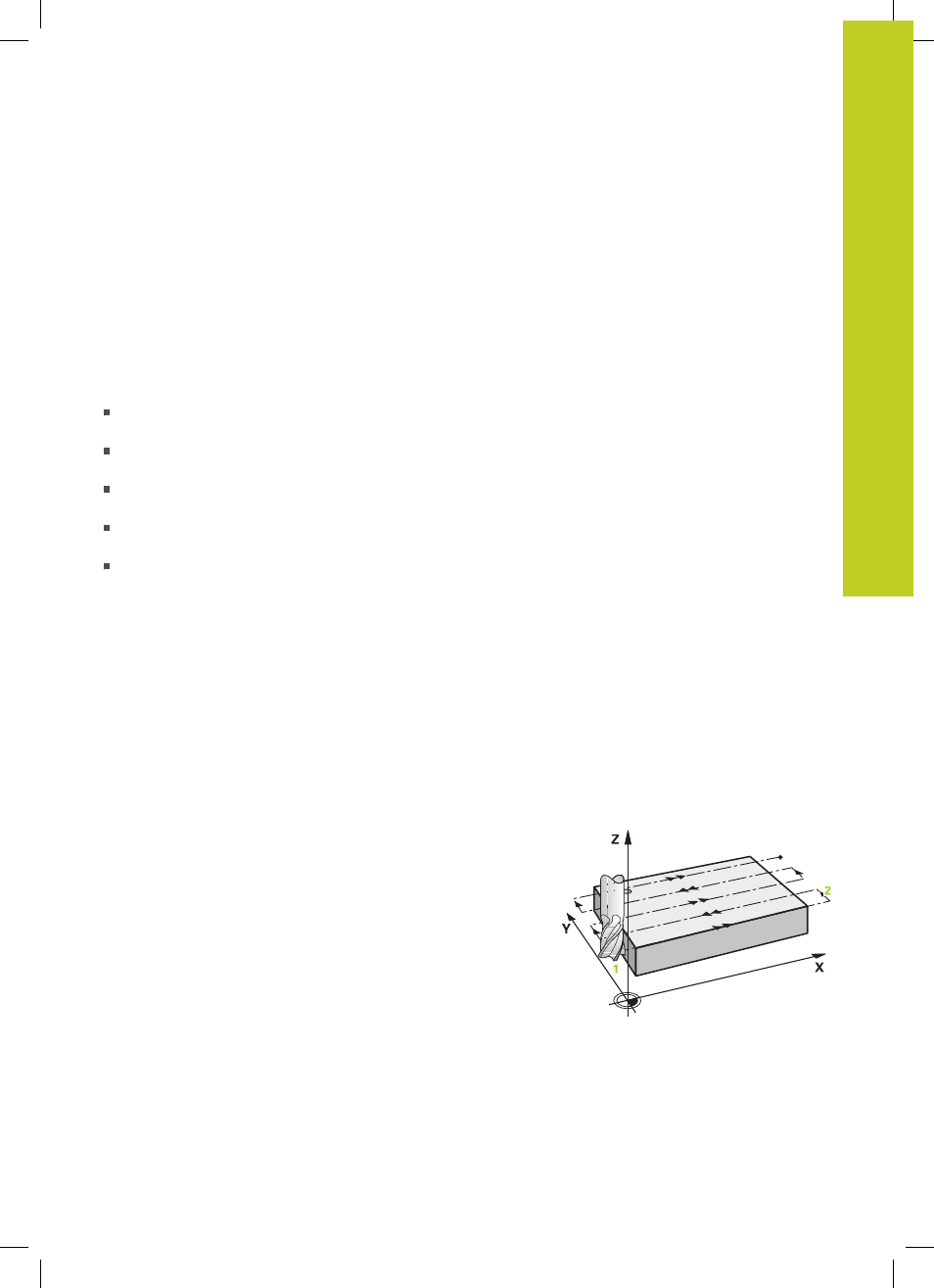

Стратегия Q389=0 и Q389 =1
Стратегии Q389=0 и Q389=1 различаются по перебегу во
время плоского фрезерования. При Q389=0 конечная точка
находится за пределами поверхности, при Q389=1 на краю
поверхности. Система ЧПУ рассчитывает конечную точку
2
по длине боковой поверхности и боковому безопасному
расстоянию. При выполнении стратегии Q389=0 система
ЧПУ дополнительно перемещает инструмент на расстояние
радиуса инструмента за пределы плоскости.
4 Затем система ЧПУ перемещает инструмент в
конечную точку с учетом запрограммированной глубины
фрезерования
2
.
5 Затем система ЧПУ смещает инструмент с подачей
предпозиционирования поперечно на точку старта
следующей строки; система ЧПУ рассчитывает смещение
из запрограммированной ширины, радиуса инструмента,
максимального коэффициента перекрытия траекторий и
бокового безопасного расстояния
6 В конце система ЧПУ перемещает инструмент с подачей на
фрезерование обратно в противоположном направлении
7 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности.
