13.10 ПОВОРОТ ПАРАЛЛЕЛЬНО КОНТУРУ
(цикл 815, DIN/ISO: G815)
13
338
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
13.10 ПОВОРОТ ПАРАЛЛЕЛЬНО КОНТУРУ
(цикл 815, DIN/ISO: G815)
Применение
С помощью этого цикла можно выполнять обработку деталей с
любыми токарными контурами. Описание контура выполняется
в подпрограмме.
Этот цикл можно использовать по выбору для черновой,
чистовой или полной обработки. Снятие стружки при черновой
обработке выполняется параллельно контуру.
Вы можете использовать этот цикл для обработки внутри и
снаружи. Если стартовой точка контура больше конечной точки,
то система ЧПУ выполняет обработку снаружи. Если начальная
точка контура меньше конечной точки, то цикл выполняет
внутреннюю обработку.

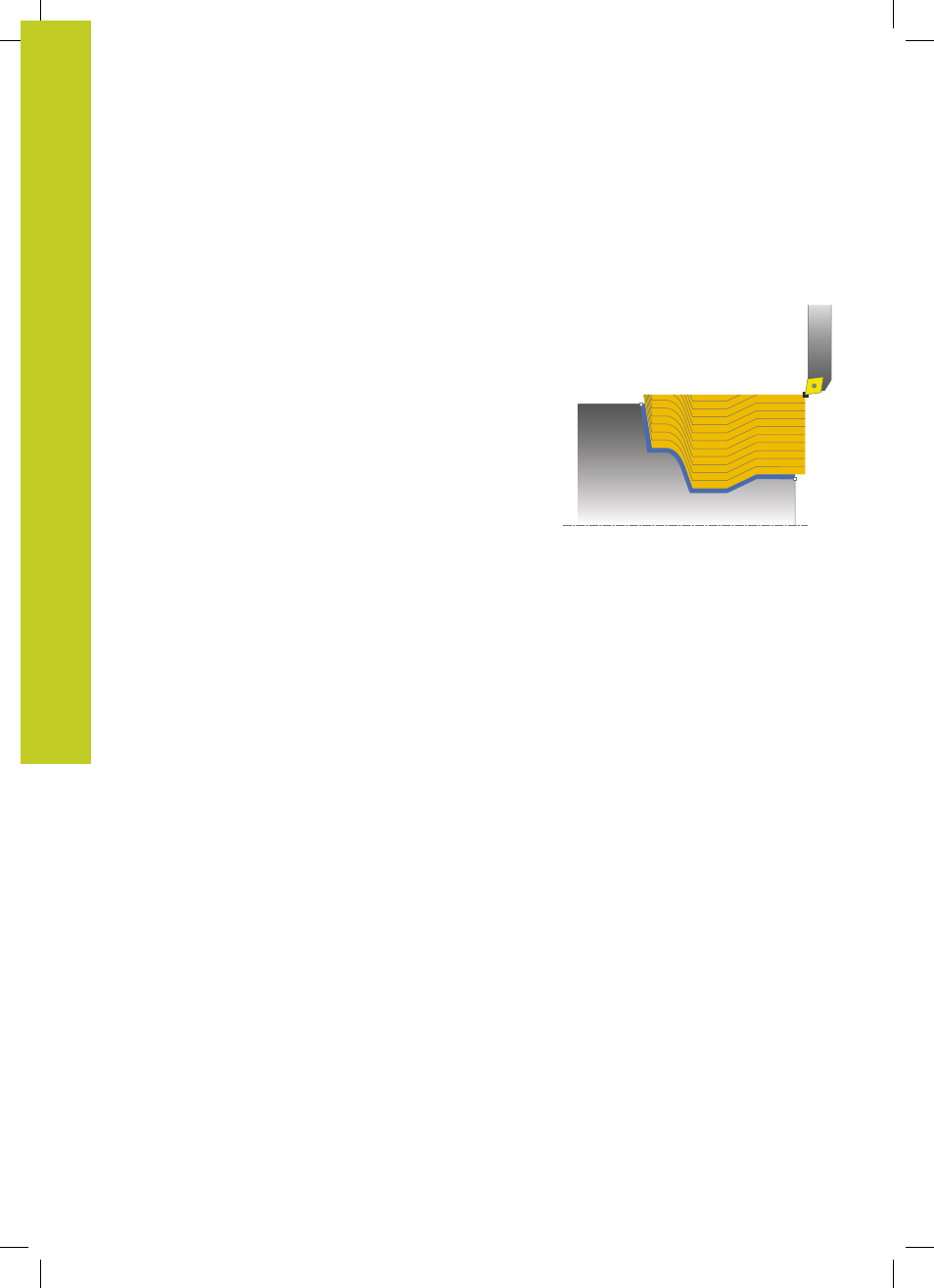

Ход цикла черновой обработки
В качестве стартовой точкой цикла ЧПУ использует позицию
инструмента при вызове цикла. Если Z-координата стартовой
точки меньше, чем начальная точка контура, то система ЧПУ
позиционирует инструмент на безопасное расстояние по оси Z
и запускает цикл от туда.
1 Система ЧПУ выполняет движение подачи на врезание
на ускоренном ходу параллельно оси. Значение подачи
система ЧПУ рассчитывает в зависимости от Q463
МАКС. ГЛУБИНА РЕЗАНИЯ
.
2 Система ЧПУ выполняет снятие стружки в диапазоне между
начальной позицией и конечной точкой. Резка выполняется
параллельно контуру и с заданной подачей Q478.
3 Система ЧПУ отводит инструмент с заданной подачей назад
в начальную позицию по оси X.
4 Система ЧПУ позиционирует инструмент на ускоренном
ходу назад в начальную позицию резания.
5 ЧПУ повторяет эту операцию (с 1 по 4) до полного
изготовления контура
6 Система ЧПУ позиционирует инструмент на ускоренном
ходу назад в начальную позицию цикла.
