Подключение к ТВ через гнездо
HDMI/DVI (то^о DVD-VR336)
) i'll
Если телевизор оснащен входом HDMI/DVI,
подсоедините кабель HDMI/DVI к телевизору. После
этого можно наслаждаться высококачественным
звуком и изображением..

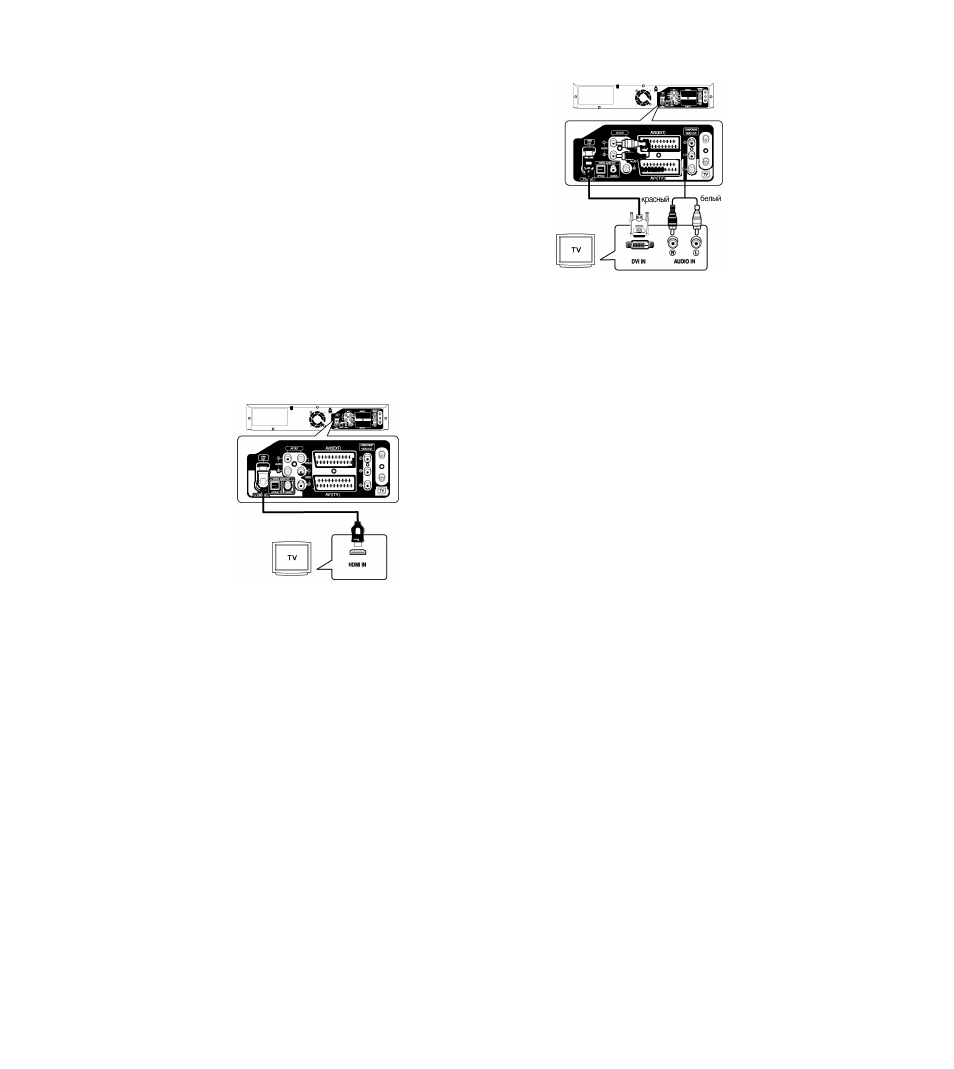

I Случай 1 : Подключение к ТВ через
гнездо HDMI
• С помощью кабеля HDMI соедините гнездо
HDMI
OUT
на задней панели устройства записи DVD с
видеомагнитофоном с гнездом
HDMI IN
телевизора.
• Нажимайте кнопку переключения входного
сигнала на пульте дистанционного управления
телевизора до тех пор, пока на экране телевизора
не появится сигнал HDMI устройства записи DVD
с видеомагнитофоном.
I
Случай 2 : Подключение к ТВ
через гнездо DVI
• С помощью кабеля адаптера DVI (в комплект не входит),
соедините гнездо
HDMI OUT
на задней панели
устройства записи DVD с видеомагнитофоном с
гнездом
DVI IN
на телевизоре.
• С помощью аудиокабелей соедините гнезда
AUDIO
(красное и белое) OUT
на задней панели устройства
записи DVD с видеомагнитофоном с гнездами
AUDIO
(красное и белое)
IN на телевизоре. Включите устройство
записи DVD с видеомагнитофоном и телевизор.
• Нажимайте кнопку переключения входного сигнала на
пульте дистанционного управления телевизора до тех
пор, пока на экране телевизора не появится сигнал
d
V
i
устройства записи DVD с видеомагнитофоном.
I Для просмотра через выход HDMI выберите для
цифрового аудиовыхода значение PCM. (см. стр. 32)
I В некоторых устройствах HDMI (TV/HDMI-ресивер) звук
может не поддерживаться. Если телевизор не
поддерживает Dolby digital/DTS, то при выборе для
параметра Цифровой выход значения Bitstream или
при выборе в меню Установка звукового
сопровождения значения DTS Вкл аудиовыход
недоступен. В этом случае установите для цифрового
аудиовыхода значение PCM или DTS Выкл.
Внимание
ш
Примечание
■ Информацию об изменении разрешения выхода
HDMI см. на стр. 34.
■
Интерфейс HDMI (High Définition Multimedia Interface)
HDMI - это интерфейс, обеспечивающий цифровую
передачу видео- и аудиоданных через один разъем.
Поскольку
h
D
m
I создан на основе DVI, он практически
совместим с DVI. Единственным различием между
HDMI и DVI является то, что HDM
i
поддерживает
многоканальный звук.
Через интерфейс HDMI устройство записи DVD с
видеомагнитофоном передает цифровой аудио- и
видеосигнал на телевизор, оснащенный входным
разъемом HDMI. На телевизоре отображается
четкое изображение.
■
Описание соединения HDMI
Разъем HDMI - видеоданные без сжатия и данные
цифрового аудио (LPCM или Bitstream).
- Несмотря на то, что для подключения к устройству
записи DVD с видеомагнитофоном используется
кабель HDMI, на телевизор выводится чистый
цифровой сигнал.
- Если на экране отобразятся помехи в виде снега,
это значит, что телевизор не поддерживает HDC
p
(Highbandwidth Digital content protection).
■
Зачем Samsung использует HDMI?
Для аналоговых телевизоров требуется аналоговый
видео- и аудиосигнал. Однако при воспроизведении
DVD-диска телевизор принимает цифровой сигнал.
Поэтому необходимо использовать
цифроаналоговый преобразователь (в устройстве
записи DVD с видеомагнитофоном) или аналого
цифровой преобразователь (в телевизоре). Во
время преобразования сигнала качество
изображения ухудшается вследствие шума и потерь
сигнала. Технология HDMI лишена этих
недостатков, поскольку она не требует
использования цифроаналогового преобразования
сигнала и обеспечивает передачу чистого
цифрового сигнала от устройства записи DVD с
видеомагнитофоном к телевизору.
■
что такое HDCP?
HDCP (High-bandwidth Digital Content Protection) - это
система защиты содержимого DVD-диска на выходе
HDMI от копирования. Система обеспечивает
безопасное соединение между видеоисточником
(компьютером, DVD-проигрывателем и т.д.) aи
устройством отображения (телевизор, проектор и
т.д). Содержимое шифруется на источнике для
предотвращения неавторизованного копирования.
О
о
CD
CD
Русский язык- 21
