РАЗРАСТАЧИВАНИЕ (Цикл 202, DIN/ISO: G202)
3.5
3
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
81

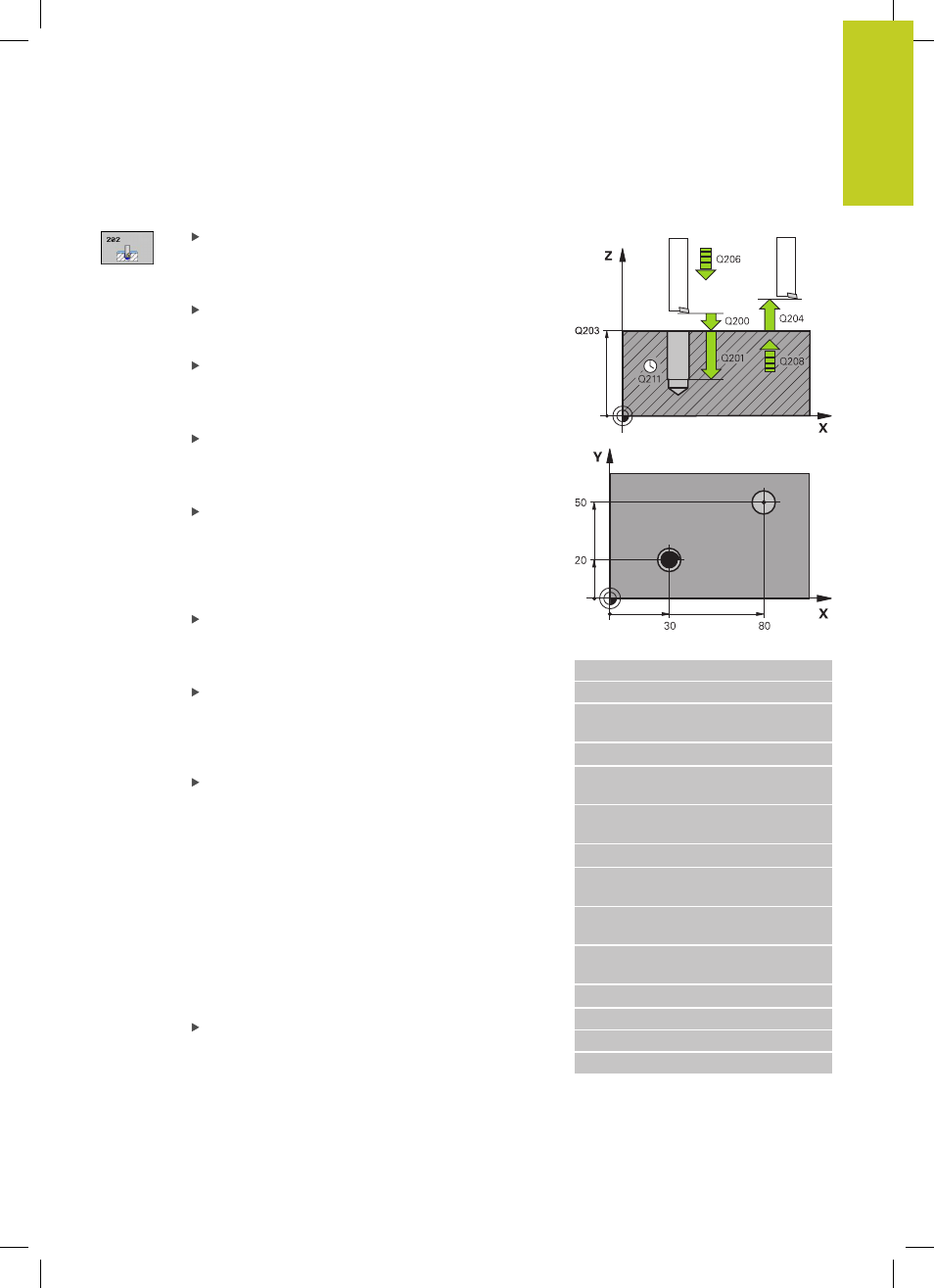

Параметры цикла
Безопасное расстояние
Q200 (в приращениях):
расстояние от режущей кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия.
Диапазон ввода от -99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
передвижения инструмента при расточке в мм/
мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Время выдержки внизу
Q211: время (в
секундах), в течение которого инструмент
остается на дне высверленного отверстия.
Диапазон ввода от 0 до 3600.0000
Подача обратного хода
Q208: скорость
перемещения инструмента при выходе из
высверленного отверстия в мм/мин. Если задано
значение параметра Q208 = 0, то будет активна
подача на врезание. Диапазон ввода от 0 до
99999,999 или через FMAX, FAUTO
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999,999
Направление отвода инструмента (0/1/2/3/4)
Q214: установить направление, в котором УЧПУ
будет
осуществлять отвод инструмента на дне
отверстия (после ориентации шпинделя)
0
: не осуществлять отвод инструмента
1
: осуществлять отвод инструмента в
отрицательном направлении главной оси
2
: осуществлять отвод инструмента в
отрицательном направлении малой оси
3
: осуществлять отвод инструмента в
положительном направлении главной оси
4
: осуществлять отвод инструмента в
положительном направлении малой оси
Угол ориентации шпинделя
Q336 (абсолютный):
угол, на который система ЧПУ позиционирует
инструмент перед выходом из материала.
Диапазон ввода от -360,000 до 360,000
10 L Z+100 R0 FMAX
11 CYCL DEF 202 РАСТАЧИВАНИЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-15
;ГЛУБИНА
Q206=100
;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q211=0.5
;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q208=250
;ПОДАЧА ОТВОДА
Q203=+20
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=100
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q214=1
;НАПРАВЛЕНИЕ
СВОБ.ПЕРЕМЕЩЕНИЯ
Q336=0
;УГОЛ ШПИНДЕЛЯ
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
