Циклы: Вращение
13.2 НАСТРОЙКА СИСТЕМЫВРАЩЕНИЯ
(Цикл 800, DIN/ISO: G800)
13
300
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
13.2
НАСТРОЙКА СИСТЕМЫВРАЩЕНИЯ
(Цикл 800, DIN/ISO: G800)
Применение
Возможно, производитель станка предоставляет
вам некоторые функции для выверки
инструмента. Следуйте указаниям инструкции по
обслуживанию станка!
Перед выполнением токарных работ вам необходимо:
привести инструмент в правильное положение
выполнить ориентацию режущей кромки инструмента
Чтобы привести инструмент в правильное положение
запрограммируйте кадр перемещения, например, L Y
+0 R0 FMAX
к центру токарного шпинделя.

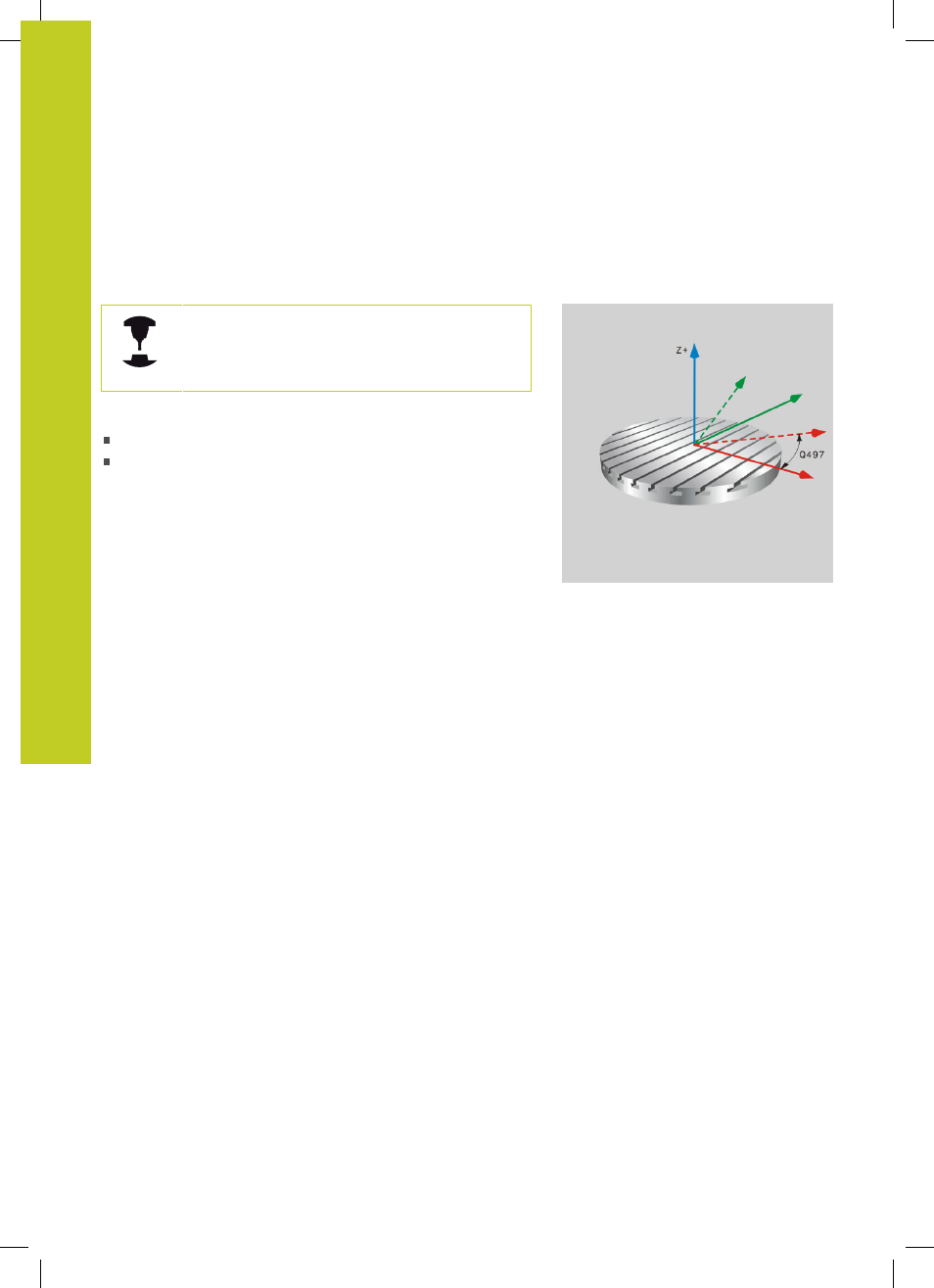

Для ориентации режущей кромки инструмента используйте
цикл 800 НАСТРОЙКА ТОКАРНОЙ СИСТЕМЫ. Цикл 800
устанавливает систему координат заготовки ровно под углом
Q497 и ориентирует режущую кромку соответствующим
образом. Система ЧПУ ориентирует режущую кромку для
внешней обработки на центр поворотного стола, а для
внутренней обработки - в противоположном направлении.
С помощью прецизионного угла Q497 задается, в какой
позиции по периметру заготовки будет выполняться обработка.
Это может потребоваться, если, из соображений экономии
пространства, для выполнения обработки необходимо
привести инструмент в определенное положение. Вы
также можете развернуть позицию обработки, чтобы лучше
видеть процесс обработки. При выполнении токарной
обработки с установленным положением осей, ориентируйте
режущую кромку инструмента и систему координат с
помощью прецизионного угла в подходящую позицию (смотри
руководство пользователя, главу Токарная обработка).
Циклы точения системы ЧПУ можно использовать для
внутренней и внешней обработки. С помощью цикла 800
можно зеркально отобразить систему координат инструмента
(ОБРАТНЫЙ ХОД ИНСТРУМЕНТА Q498). Это позволяет
использовать инструмент как для внутренней, так и для
внешней обработки. Система ЧПУ разворачивает шпиндель на
180° и зеркально отображает ориентацию инструмента TO.
