Циклы: Вращение
13.26 ВЫТАЧИВАНИЕ КАНАВКИ ПО ОСИ, РАСШИРЕННЫЙ
(Цикл 872, DIN/ISO: G872)
13
384
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

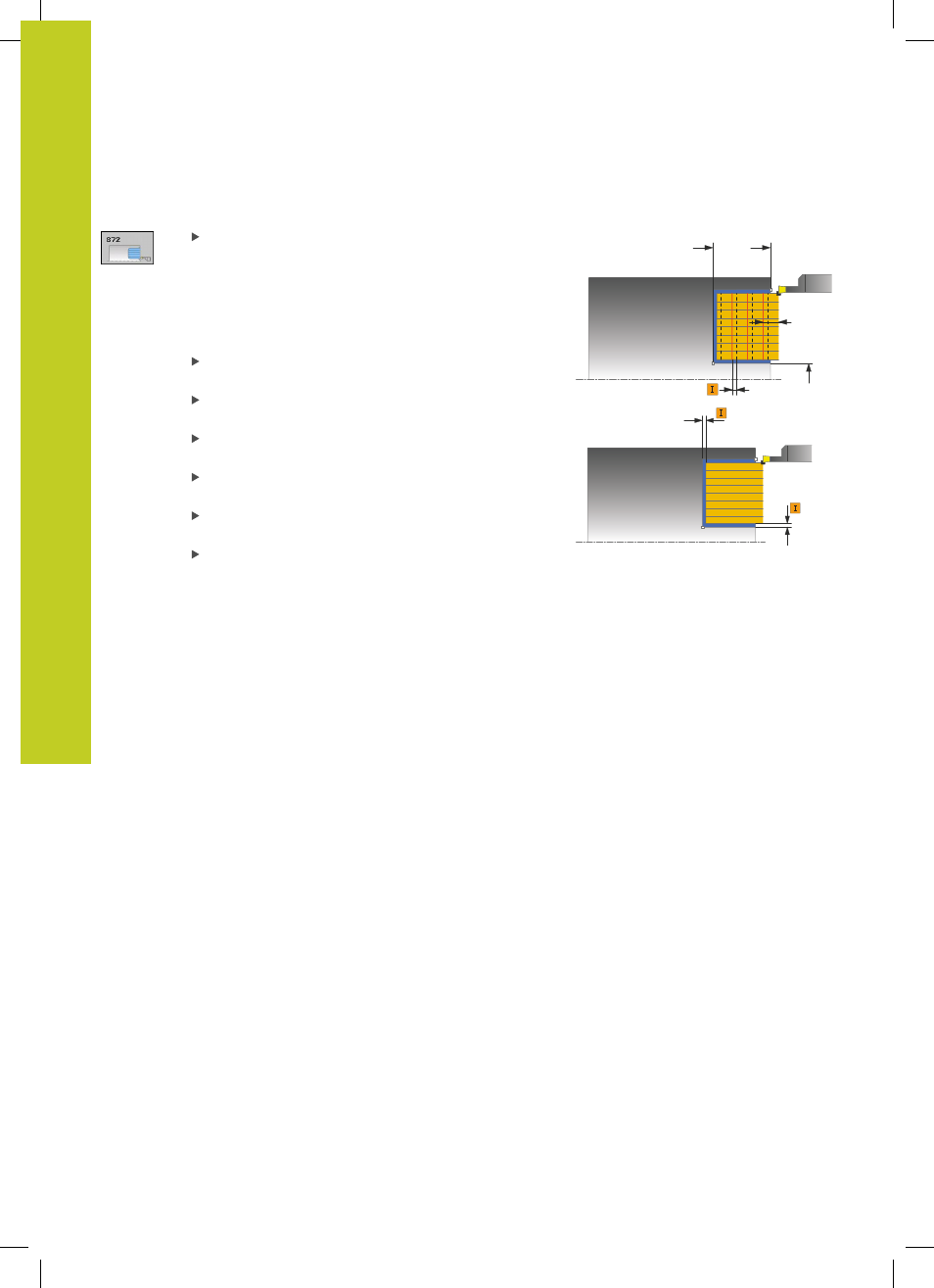

Параметры цикла
Объем обработки
Q215: Установить объем
обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка на чистовой
размер
3
: только чистовая обработка на припуск
Безопасное расстояние
Q460: зарезервировано,
в данное время функции не имеет
Диаметр начала контура
Q491: X-координата
начальной точки контура (данные диаметра)
Начало контура по Z
Q492: Координата по оси Z
точки начала контура
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Угол уклона
Q495: угол между уклоном в
начальной точке контура и параллельной к оси
вращения
Q460
Ø Q493
Q494
Q463
Q492
Ø Q483
Q484
