ОПОРНАЯ ТОЧКА СЕРЕДИНА РЕБРА (Цикл 409, DIN/ISO: G409) 16.3
16
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
447

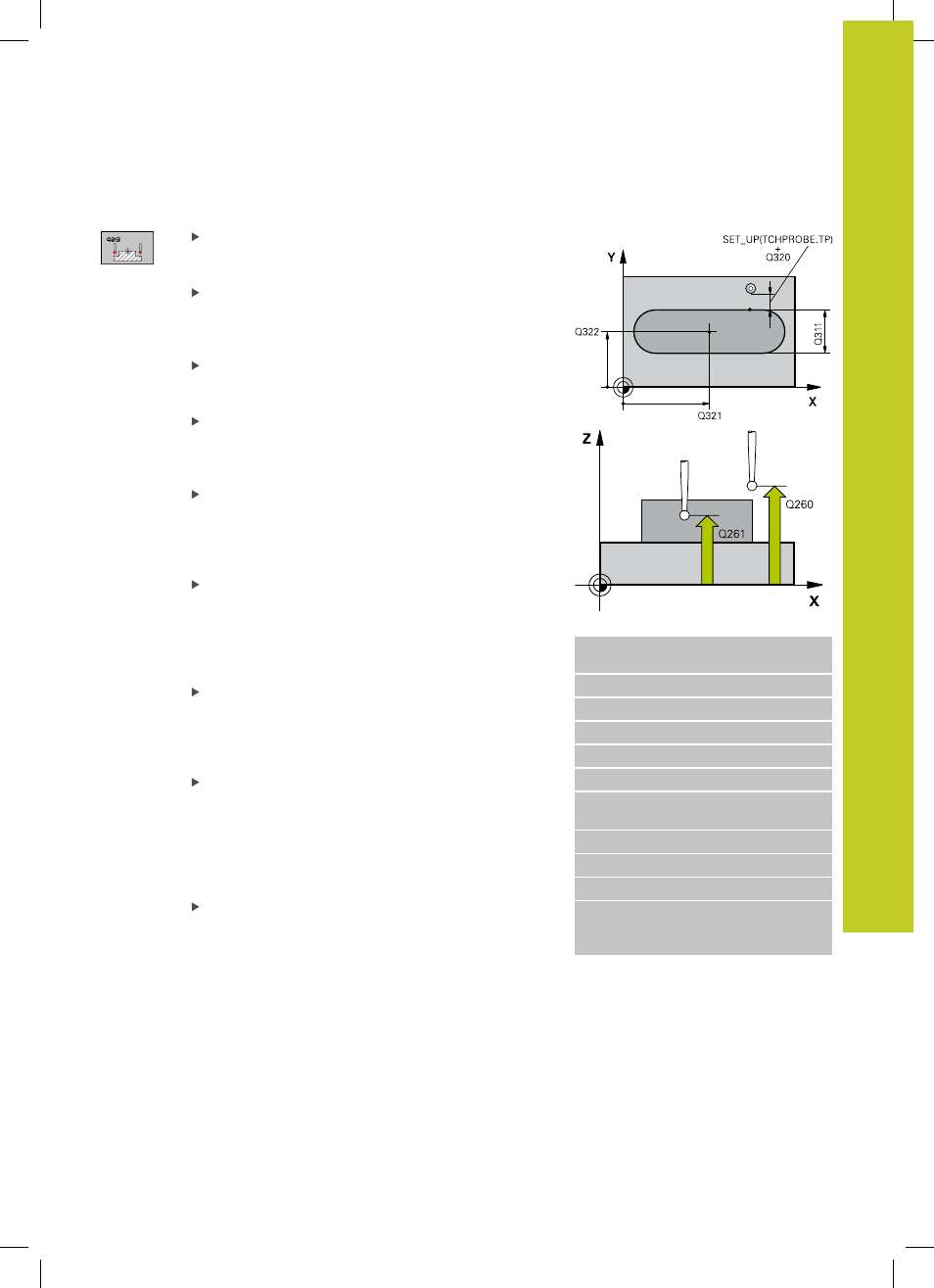

Параметры цикла
Центр по 1-ой оси
Q321 (абсолютно): центр
ребра по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2-ой оси
Q322 (абсолютно): центр
ребра по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Ширина ребра
Q311 (в приращениях): ширина
ребра независимо от положения на плоскости
обработки. Диапазон ввода от 0 до 99999.9999
Ось измерения
Q272: ось плоскости обработки,
в которой должно производиться измерение:
1
: Главная ось = ось измерения
2
: Дополнительная ось = ось измерения
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Номер в таблице
Q305: задает номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить координаты
центра ребра. При вводе Q305=0 система
ЧПУ выводит индикацию автоматически так,
что новая точка привязки находится в центре
перемычки. Диапазон ввода от 0 до 2999
Новая точка привязки
Q405 (абсолютная):
координата по оси измерения, в которой система
ЧПУ должна установить полученный центр
ребра. Базовая настройка = 0. Диапазон ввода от
-99999,9999 до 99999,9999
Кадры УП
5TCH PROBE 409 ТОЧКА ПРИВЯЗКИ К
ЦЕНТРУ РЕБРА
Q321=+50
;СЕРЕДИНА 1-ОЙ ОСИ
Q322=+50
;СЕРЕДИНА 2-ОЙ ОСИ
Q311=25
;ШИРИНА РЕБРА
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q305=10
;№ В ТАБЛИЦЕ
Q405=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
