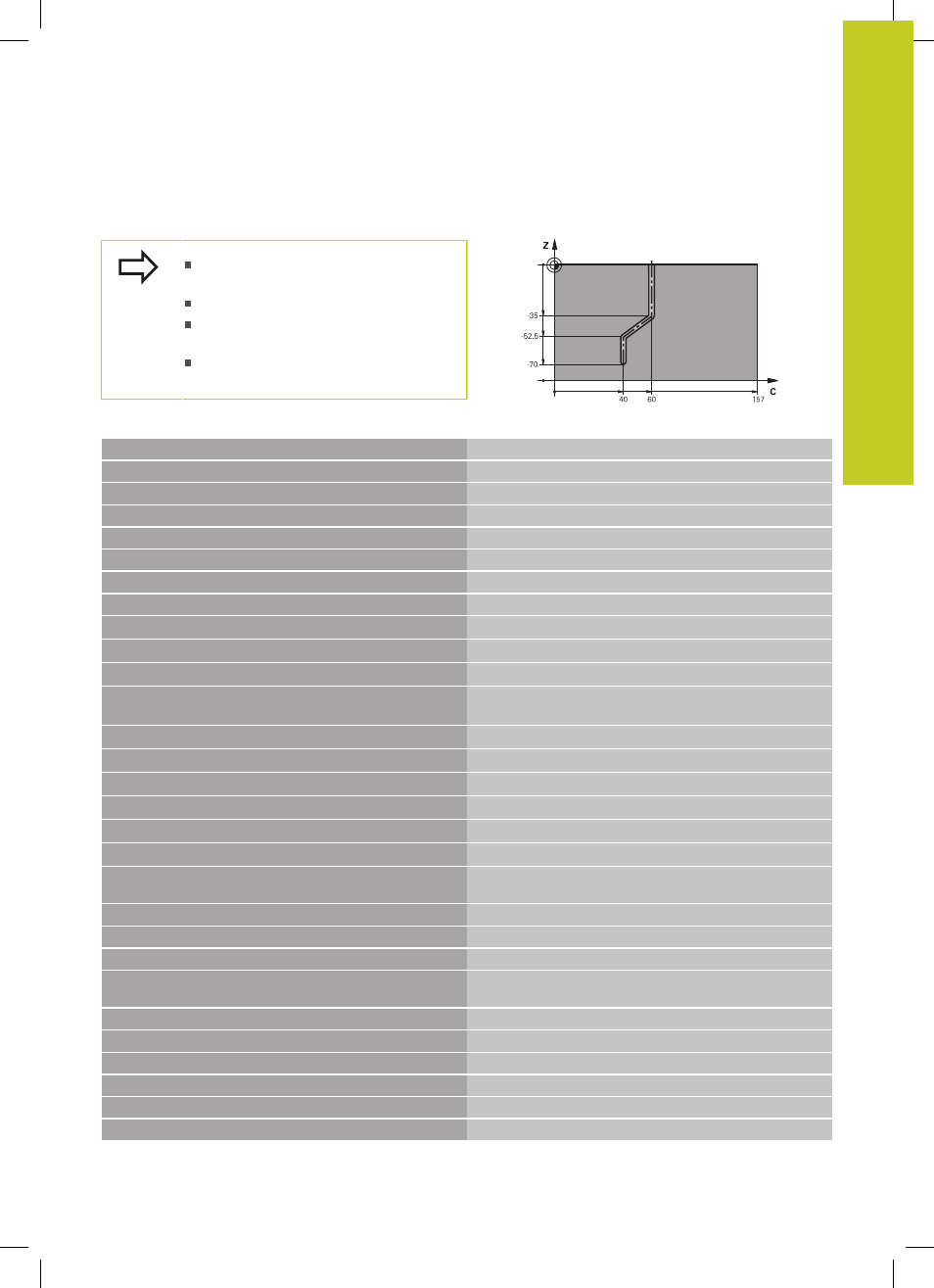

Пример: боковая поверхность цилиндра - цикл 28
Цилиндр закреплен в центре круглого
стола
Станок с B-головкой и C-столом
Точка привязки находится в центре
круглого стола
Описание траектории точки центра в
подпрограмме контура
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Z S2000
Вызов инструмента, ось инструмента Z, диаметр 7
2 L Z+250 R0 FMAX
Отвод инструмента
3 L X+50 Y+0 R0 FMAX
Позиционирование инструмента в центре круглого стола
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN FMAX
Наклон
5 CYCL DEF 14.0 КОНТУР
Определение подпрограммы контура
6 CYCL DEF 14.1 КОНТУРН. МЕТКА 1
7 CYCL DEF 28 ZYLINDER-MANTEL
Определение параметров обработки
Q1=-7
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0
;ПРИПУСК НА СТОРОНЕ
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q10=-4
;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q11=100
;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q12=250
;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q16=25
;РАДИУС
Q17=1
;ВИД ЗАМЕРА
Q20=10
;ШИРИНА ВЫЕМКИ
Q21=0.02
;ДОПУСК
Дополнительная обработка активна
8 L C+0 R0 FMAX M3 M99
Предпозиционирование круглого стола, шпиндель вкл.,
вызов цикла
9 L Z+250 R0 FMAX
Отвод инструмента
10 PLANE RESET TURN FMAX
Отмена поворота, отмена функции PLANE
11 М2
Конец программы
12 LBL 1
Подпрограмма контура, описание траектории точки
центра
13 L X+60 X+0 RL
Данные оси вращения в мм (Q17=1)
14 L Y-35
15 L X+40 Y-52.5
16 L Y-70
17 LBL 0
18 END PGM C28 MM
