ВЫТАЧИВАНИЕ КАНАВКИ РАДИАЛЬНО
(Цикл 861, DIN/ISO: G861)
13.22
13
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
371

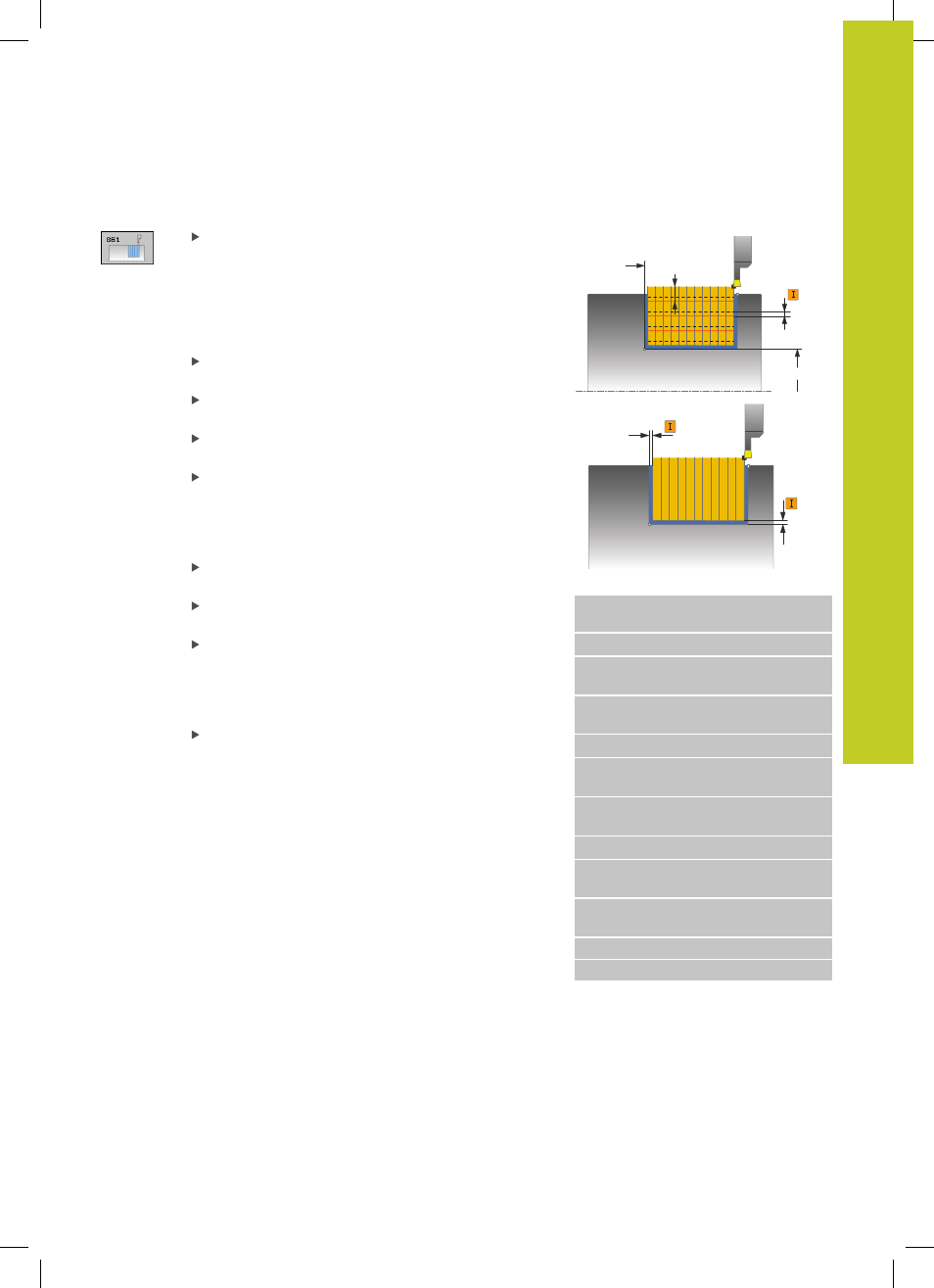

Параметры цикла
Объем обработки
Q215: Установить объем
обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка на чистовой
размер
3
: только чистовая обработка на припуск
Безопасное расстояние
Q460: зарезервировано,
в данное время функции не имеет
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Ограничение подачи
Q463: макс. глубина
прореза за шаг
Ø Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Кадры УП
11 CYCL DEF 861 РАДИАЛЬНАЯ
ПРОРЕЗКА
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q493=+50
;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-50
;КОНЕЦ КОНТУРА ПО Z
Q478=+0.3
;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4
;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2
;ПРИПУСК ПО Z
Q505=+0.2
;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q463=+0
;ОГРАНИЧЕНИЕ
ПОДАЧИ
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
