ОПОРНАЯ ТОЧКА СЕРЕДИНА ЦЕНТРОВОЙ ОКРУЖНОСТИ (Цикл
416, DIN/ISO: G416)
16.10
16
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
481

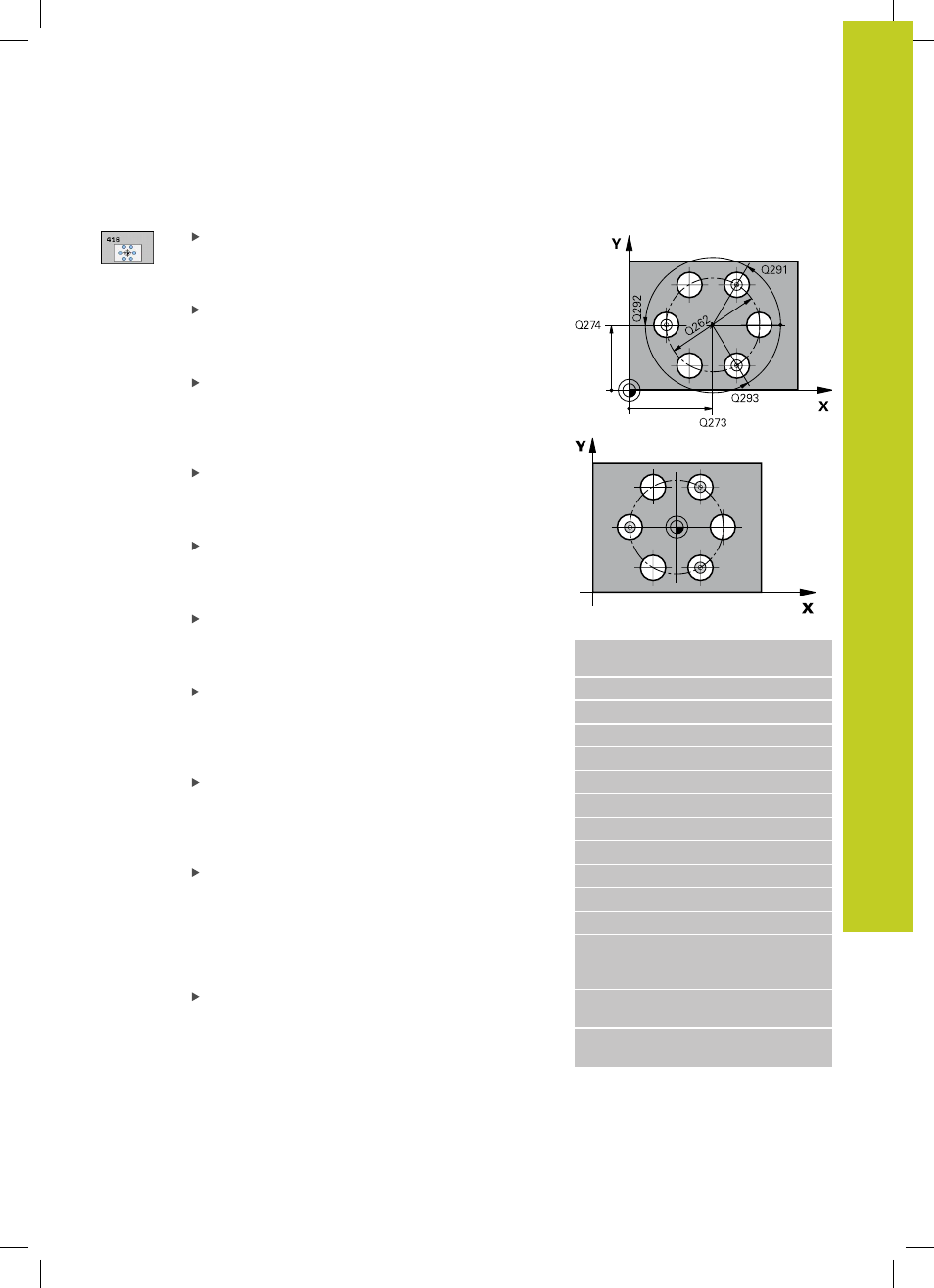

Параметры цикла
Центр по 1 оси
Q273 (абсолютный): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазон
ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q274 (абсолютный): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Заданный диаметр
Q262: введите
приблизительный диаметр окружности
отверстий. Чем меньше диаметр отверстия,
тем точнее нужно указывать заданный диаметр.
Диапазон ввода от -0 до 99999.9999
Угол 1 отверстия
Q291 (абсолютный): угол в
полярных координатах центра первого отверстия
в плоскости обработки. Диапазон ввода от
-360,0000 до 360,0000
Угол 2 отверстия
Q292 (абсолютный): угол в
полярных координатах центра второго отверстия
в плоскости обработки. Диапазон ввода от
-360.0000 до 360.0000
Угол 3 отверстия
Q293 (абсолютный): угол
в полярных координатах центра третьего
отверстия в плоскости обработки. Диапазон
ввода от -360.0000 до 360.0000
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Номер нулевой точки в таблице
Q305: задайте
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координаты
центра окружности отверстий. При вводе Q305=0
ЧПУ задает индикацию таким образом, что новая
точка привязки находится в центре окружности
отверстий. Диапазон ввода от 0 до 2999
Новая точка привязки на главной оси
Q331
(абсолютная): координата по главной оси,
в которую система ЧПУ должна записать
полученный центр окружности отверстий.
Базовая настройка = 0. Диапазон ввода от
-99999,9999 до 99999,9999
Кадры УП
5 TCH PROBE 416 ТОЧКА ПРИВЯЗКИ К
ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ
Q217=+50
;СЕРЕДИНА 1-ОЙ ОСИ
Q217=+50
;СЕРЕДИНА 2-ОЙ ОСИ
Q262=90
;ЗАДАННЫЙ ДИАМЕТР
Q291=+34
;УГОЛ 1. ОТВЕРСТИЯ
Q292=+70
;УГОЛ 2. ОТВЕРСТИЯ
Q293=+210
;УГОЛ 3. ОТВЕРСТИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q305=12
;№ В ТАБЛИЦЕ
Q331=+0
;ОПОРНАЯ ТОЧКА
Q332=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Q381=1
;КОНТАКТИРОВАТЬ
ОСЬ ЗОНДА
Q382=+85
;1. KO.ДЛЯ ОСИ
ЗОНДА
