Циклы измерительных щупов: автоматический контроль заготовки
17.11 ИЗМЕРЕНИЕ ОТДЕЛЬНЫХ КООРДИНАТ (Цикл 427, DIN/ISO:
G427)
17
534
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

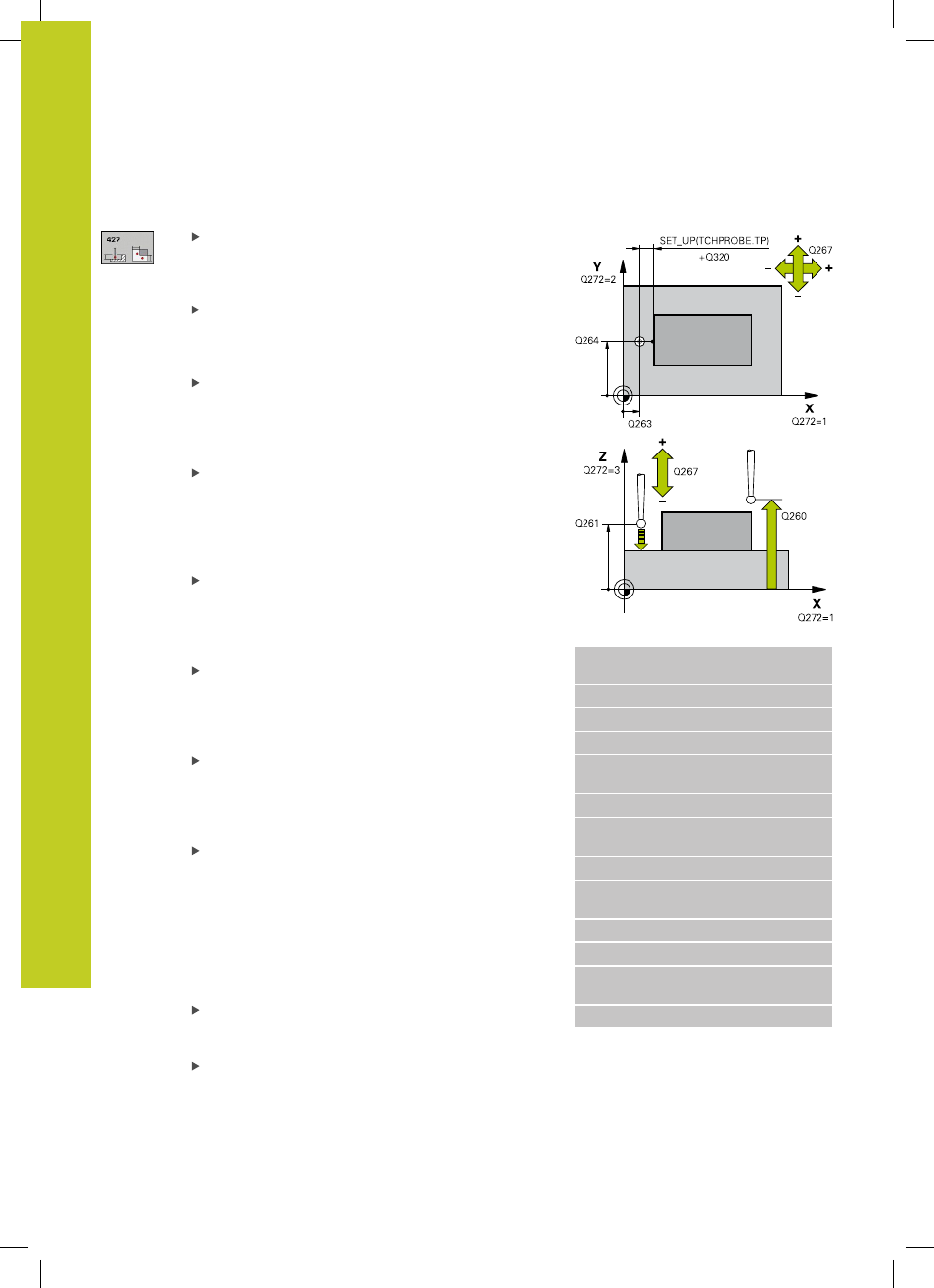

Параметры цикла
1 точка измерения по 1 оси
Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Ось измерения (1...3: (1=главная ось)
Q272:
ось, в которой должно производиться измерение:
1
: Главная ось = ось измерения
2
: Дополнительная ось = ось измерения
3
: Ось измерительного щупа = ось измерения
Направление перемещения 1
Q267:
направление, в котором измерительный щуп
должен подаваться к детали:
-1
: Перемещение в отрицательную сторону
+1
: Перемещение в положительную сторону
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Протокол измерения
Q281: Определите, должно
ли ЧПУ формировать протокол измерения:
0
: Не формировать протокол измерения
1
: Формировать протокол измерения: ЧПУ
сохраняет
журнал регистрации TCHPR427.TXT
по умолчанию в директорию TNC:\ ab.
2
: Выполнение программы прерывается и
протокол измерения выводится на дисплей ЧПУ.
Продолжение программы с помощью NC-старт
Максимальный размер
Q288: наибольшее
разрешенное значения измерения. Диапазон
ввода от 0 до 99999.9999
Минимальный размер
Q289: наименьшее
разрешенное значения измерения. Диапазон
ввода от 0 до 99999.9999
Кадры УП
5 TCH PROBE 427 ИЗМЕРЕНИЕ
КООРДИНАТА
Q263=+35
;1. ТОЧКИ 1. ОСИ
Q264=+45
;1. ТОЧКИ 2. ОСИ
Q261=+5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q272=3
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q281=1
;ПРОТОКОЛ
ИЗМЕРЕНИЯ
Q288=5.1
;МАКС.РАЗМЕР
Q289=4.95
;МИН.РАЗМЕР
Q309=0
;PGM-СТОП ПРИ
ОШИБКЕ
Q330=0
;ИНСТРУМЕНТ
