UZB
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
filtr
7-surat 6-surat
10-surat 12-surat 11-surat
Agarda vtulkalar mashina ichida qoladigan bo’lsa, hamda ularni chiqarib
olish mumkin bo’lmasa, u holda 4-suratda ko’rsatilganidek, orqa panelni
chiqarish va krestga o’xshash otvertka yordamida bo’shatish lozim
hamda ularni olish lozim. Panelni o’z joyga o’rnatish lozim. Teshikni
jamlama ishida bor bo’lgan plastmassa tiqin bilan yopish lozim.
Vint va vtulkalarni mashinaning kelasi safargi transportirovkasi
uchun saqlab qo’yish maqsdga muvofiq.
DIQQAT! Korpusning shikastlanmasligi uchun mashinani
o’rnatilgan bloklovchi vintlari, rezina va plastmassa tiqinlar
borligida ishga tushirmang.
3.2 MASHINANI O’RNATISH
3.2.1 Mashina mustahkam, tekis va quruq yuzaga o’rnatilishi lozim.
Polning yumshoq to’shamasi (gilam, penopoliuretan qoplama va h.k.lar)
ga o’rnatilishi uning vibratsiyasi kuchayishiga va ventilyatsiyasining
yomonlashiga olib kelishi mumkin.
Taxta polga mashinani o’rnatishda taxtadan tayyorlangan
materiallarni 15 mmdan kam bo’lmagan polga mahlkamlash lozim.
Mashinaning taxta polda yaxshiroq ishlashi uchun uni binoning
chetrog’iga o’rnatish maslahat beriladi.

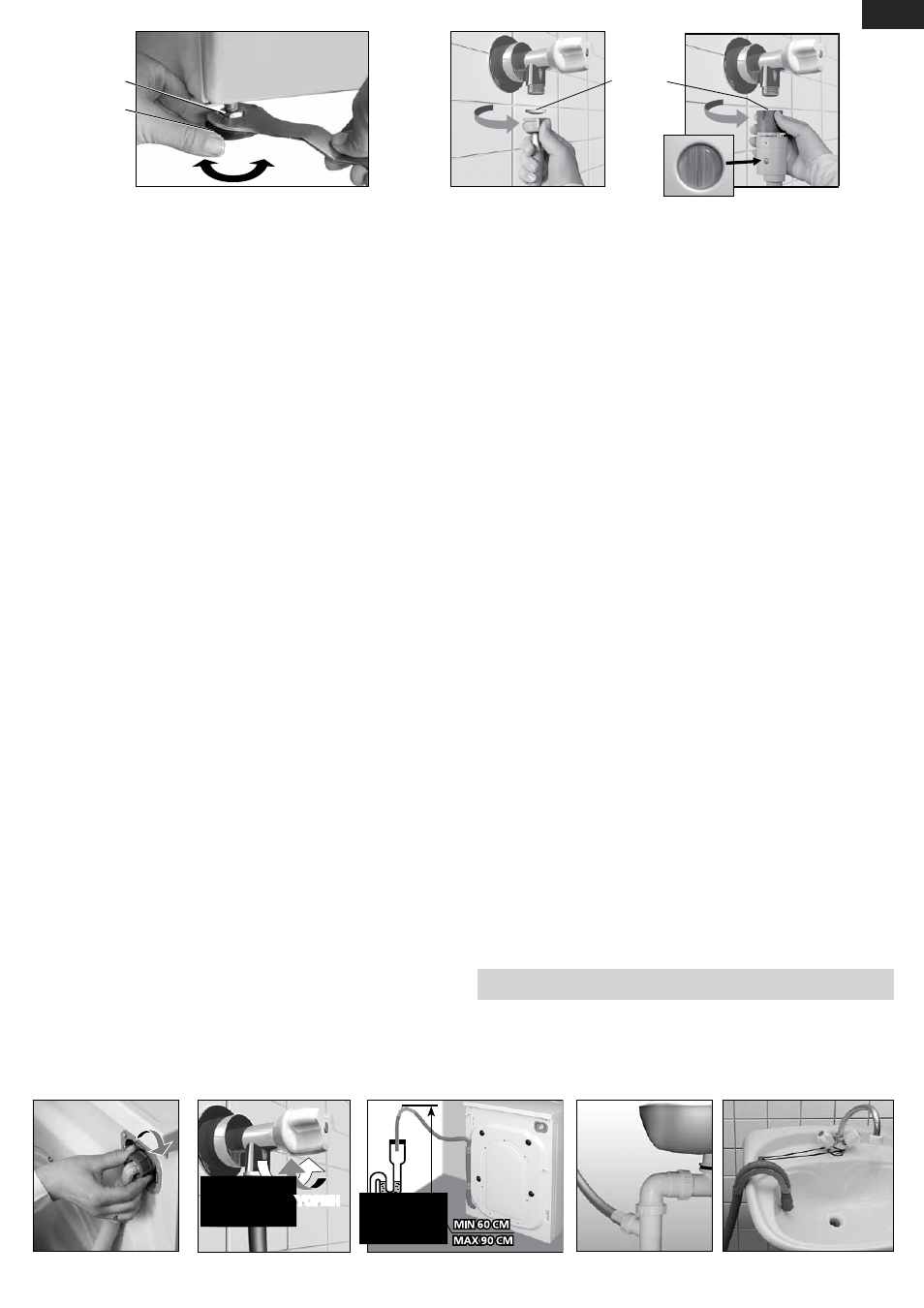

3.2.2 5 rasmga muvofiq eng muhimi oldingi boshqariladigan
tirgaklarni burab chiqarib yoki burab kirgizib mashinani sathga ko’ra
qat’iyan gorizontal holatda o’rnating: tirgakdagi kontrgaykalarni
gayka kaliti bilan bo’shashtiring, tirgak balandligini tartibga soling,
kontrgaykalarni mahkamlab qo’ying. Mashina sathga ko’ra noto’g’ri
o’rnatilganligi yoki kontrgaykalar yetarli darajada mahkamlanmaganligi
keyinchalik mashina ishlaganda tebranish va ortiqcha shovqin manbai
bo’lib qo’lishi mumkin.
DIQQAT! Mashinaning maksimal tarzda ishlashini amalga
oshirish uchun tutqichlarning aylanishi minimal miqdorda bo’lishi
lozim.
3.3 ELEKTR TARMOG’IGA ULANISH
DIQQAT! Mashina yerga ulangan bo’lishi lozim.
3.3.1 Mashina elektr tarmog‘iga yerga ulanish kontakti bo‘lgan
va ruxsat etilgan tok kuchi 16 A ga teng alohida ikki qutbli rozetka
orqali ulanishi lozim. Rozetkaga ko‘ndalang kesimi 1,5 mm
2 dan
kam bo‘lmagan uchta mis simli yoki ko‘ndalang kesimi 2,5 mm 2 kam
bo‘lmagan uchta alyuminiy simli kabel tortilgan bo‘lishi kerak. Faza simi
elektr tarmog‘ini himoya qiluvchi va 16 A maksimal tok kuchiga (ishga
tushib ketish tokiga) mo‘ljallangan, ishga tushish vaqti 0,1 soniyadan
ortiq bo‘lmagan va uzib tashlash toki 30 mA bo‘lgan alohida avtomatik
qurilma orqali ulanishi zarur.
Agarda rozetka ko’rsatilgan kabelga mos kelmasa, yoki mashina
o’rnatilish joyidan uzoqroqda joylashgan bo’lsa, u holda elektr
tarmog’ini yetarli darajada ta’minlanishi yoki rozetkaning montajini
amalga oshirish lozim. Elektr tarmog’ini ta’minlash va rozetka montaji
malakali xodim tomonidan amalga oshirilishi lozim.
Yerga ulashni gaz, isitish, vodoprovod yoki kanalizatsion qurilma
orqali o’tkazish MAN ETILADI.
DIQQAT! Ishlab chiqaruvchi (sotuvchi) ulanish qoidalariga
rioya qilinmagan vaqtidagi sog’liqqa yetkazilgan zarar va mulkiy
zarar uchun javobgarlikni o’z zimmasiga olmaydi.
3.4 SUV YETKAZIB BERISHGA (VODOPROVOD) VA
KANALIZATSIYAGA ULANISH
3.4.1 Mashina faqatgina sovuq suv yetkazib berish tarmog’iga
3/4 dyuymli kesik patrubka orqali yetkazib berish kraniga ulanadi.
3.4.2 Mashinani suv quvuriga ulashdan avval quyidagi ishlarni
bajaring:
— suv quvuri kranini ochish va suvning oqib ketishini amalga
oshirish, bu esa trubadagi qum va loyqalarni, zanglarni yuvilib ketishi
uchun bajariladi;
— filtrning tozaligini 6- va 7 – suratlarga asosan suv oqizish
shlangida tekshirish;
— agarda suv oqizish shlangi 7 – suratga asosan himoya tizimiga
ega bo’lsa, u holda shlangning maxsus oynasiga e’tibor qilish lozim.
Sariq rang shlangning sozligini bildiradi;
— suv oqizish shlangini kesilgan patrubkaga suvni yetkazib berish
krani 6- va 7 –suratga ko’ra gaykani qo’l bilan mahkam ushlash orqali
amalga oshiriladi;
3.4.3 Kir yuvish vaqtida suv yetkazib beruvchi kran 9 – suratga
ko’ra to’liq ochilgan bo’lishi lozim.
3.4.4 Suvni oqizish shlangi 10 – suratga ko’ra poldan 60 сmdan
kam bo’lmagan va 90 сmdan yuqori bo’lmagan balandlikda bo’lishi
lozim. Mazkur talabni bajarmaslik mashinaning ishlamasligiga olib keladi.
3.4.5 Suvni oqizib yuborish uchun kanalizasiyaga mashinaning
oqizish shlangi to’g’ridan – to’g’ri ulanadi, sifonning (tarnov)
kanalizatsiya trubasidan ichki diametric 40 mmdan kam bo’lmagan
diamerli truba o’rnatiladi, bunday diametrli truba suvning qayta
mashinaga oqib ketmasligini oldini olish maqsadida foydalaniladi.
Oqizish shlangi sifonga patrubka bilan 11 – suratga ko’ra
to’g’ridan – to’g’ri ulanadi.
3.4.6 Suvni rakovinaga yoki vannaga oqizishda 12 – suratga ko’ra,
egilgan joyini mashina jamlamasi ichidagi maxsus kronshteyn bilan
mustahkamlash lozim. Shlang suvga solinmasligi lozim.
DIQQAT! Oqizuvchi va tortuvchi shlanglar vodoprovod
va kanalizatsiyaga ulanganidan keyin egilmasligi va buralib
qolmasligi lozim.
3.4.7 Mashinani vodoprovod va kanalizatsiyaga ulanishidan keyin
shlanglarning germetik tarzda ulangan joyi quruq bo’lishini tekshirish lozim.
4 B I R I N C H I U L A N I S H
4.1 BIRINCHI KIR YUVISH
4.1.1 Har bir mshina ishlab chiqaruvchida sinovdan o’tadi, shu
sababli mashinada ortiqcha suv miqdori bo’lishi kerak emas. Mashinani
8-surat 9-surat
YOPISH
5-surat
kontrgayka
tirgovich
