13
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является

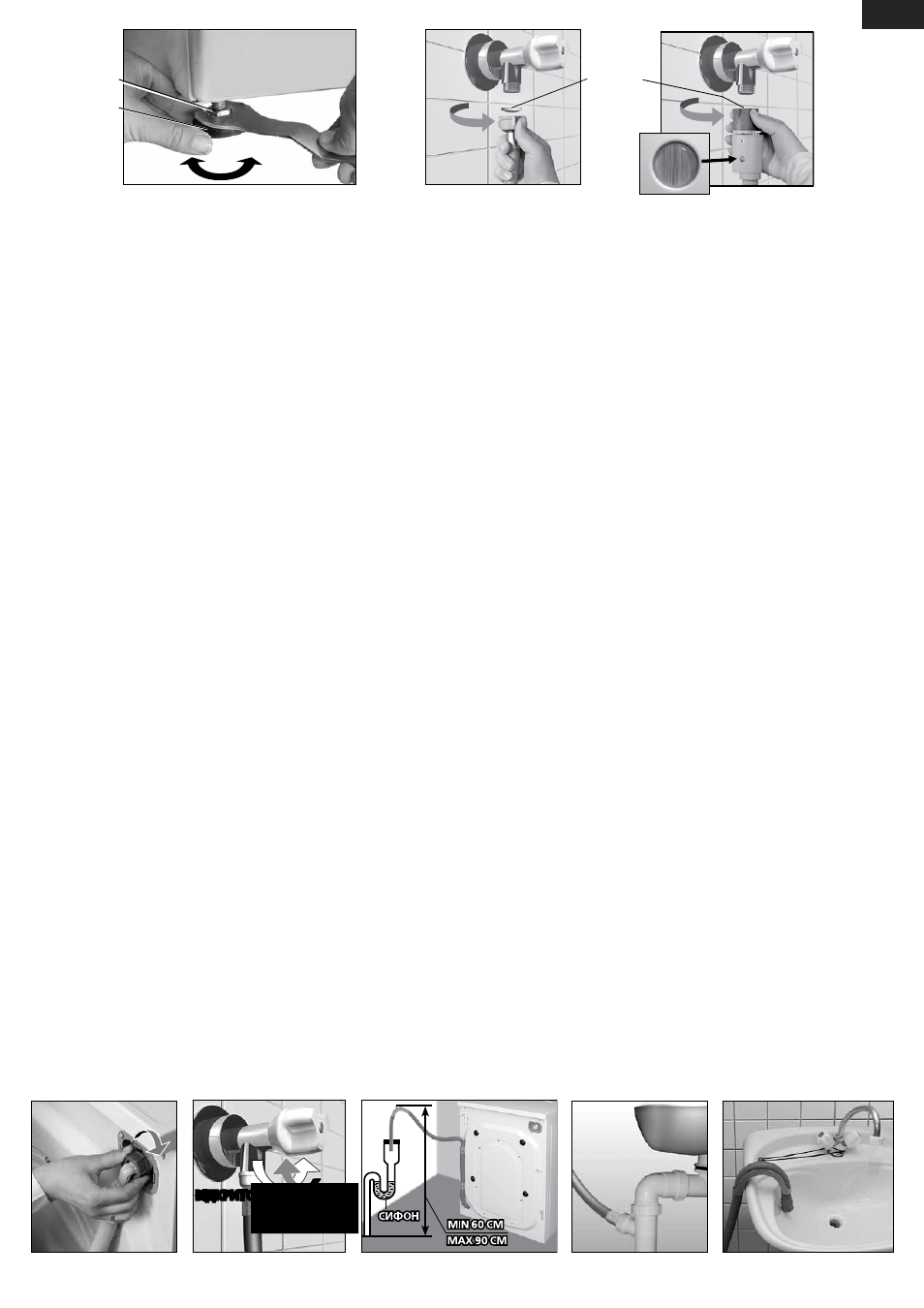

Рисунок 5
контргайка
опора
Рисунок 8 Рисунок 9
Рисунок 7 Рисунок 6
Рисунок 10 Рисунок 12 Рисунок 11
ВІДКРИТО
фільтр
взявшись за лоток, дверцята або ущільнювач у відповідності
з рисунком 1.
3.1.2 Для транспортування машини бак зафіксований блоку-
вальними гвинтами.
Чотири гвинти необхідно відкрутити за допомогою гайково-
го ключа і вийняти гумові та пластмасові втулки відповідно до ри-
сунка 3. Якщо втулки залишилися всередині машини і їх не вда-
лося вийняти, слід зняти задню панель відповідно до рисунка 4 за
допомогою хрестоподібної викрутки і дістати їх. Панель встанови-
ти на місце. Закрити отвори пластмасовими заглушками, що вхо-
дять в комплект поставки.
Гвинти та втулки зберегти для можливого подальшого транс-
портування машини в майбутньому.
УВАГА! Щоб уникнути можливого пошкодження корпу-
су не включайте машину з встановленими блокувальними
гвинтами, гумовими і пластмасовими втулками.
3.2 ВСТАНОВЛЕННЯ МАШИНИ
3.2.1 Машина повинна встановлюватися на міцну, рівну
і суху поверхню. М'яке покриття підлоги (килим, покриття на
пінополіуретанової основі та ін.) сприяє вібрації і погіршенню
вентиляції машини.
На дерев'яну підлогу машину слід встановлювати, поперед-
ньо міцно прикріпивши до підлоги плиту з деревних матеріалів
товщиною не менше 15 мм. Для підвищення стійкості машини в
процесі роботи на дерев'яній підлозі рекомендується встановлю-
вати її в кутку приміщення.
3.2.2 Машину виставити за рівнем строго горизонтально, ви-
вертаючи або ввертаючи передусім передні регульовані опори у
відповідності до рисунку 5: гайковим ключем послабити контргай-
ки на опорах, відрегулювати висоту опір, затиснути контргайки. Не-
правильна установка машини за рівнем чи недостатнє затягнення
контргайок згодом може спричинитися до вібрації та підвищеного
шуму підчас роботи машини.
УВАГА! Для забезпечення максимальної стійкості маши-
ни вивертання опор повинне бути мінімальним.
3.3 ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ
УВАГА! Машина повинна бути заземлена.
3.3.1 Машина повинна підключатися до електричної мережі
через окрему двополюсну розетку з контактом заземлення, допу-
стимий струм якої не менше 16 А. До розетки має бути підведений
трипровідною кабель з мідними жилами перерізом не менше
1,5 мм
2 або алюмінієвими жилами перерізом не менше 2,5 мм 2 .
Фазний дріт має бути підключений через окреме автоматичне об-
лаштування захисту електричної мережі, розраховане на макси-
мальний струм(струм спрацьовування) 16 А, з часом спрацьову-
вання не більше 0,1 з і струмом відсічення 30 мА.
Якщо розетка не має підводки зазначеного кабелю або
віддалена від місця установки машини, необхідно провести доо-
працювання електричної мережі і монтаж розетки. Роботи з доо-
працювання електричної мережі та монтажу розетки повинні бути
виконані кваліфікованим персоналом.
ЗАБОРОНЯЄТЬСЯ заземлення прокладати окремим дротом
від газового, опалювального, водопровідного або каналізаційного
устаткування.
УВАГА! Виробник (продавець) не несе відповідальності
за завдану шкоду здоров'ю і власності, якщо він викликаний
недотриманням зазначених вимог до підключення.
3.4 ПІДКЛЮЧЕННЯ ДО ВОДОПРОВОДУ І КАНАЛІЗАЦІЇ
3.4.1 Машина підключається тільки до мережі холодного
водопостачання через кран подачі води з різьбовим патрубком
3/4 дюйма.
3.4.2 Перед підключенням машини до водопроводу слід:
— відкрити водопровідний кран і дати стекти воді, щоб змити
з труб забруднення у вигляді піску й іржі;
— перевірити чистоту фільтра в наливному шлангу у
відповідності з рисунком 6 або 7;
— якщо наливний шланг має захисну систему у відповідності
з рисунком 7, то слід звернути увагу на колір в спеціальному вікні
шланга. Жовтий колір вікна вказує на справність шланга;
— приєднати наливний шланг до різьбового патрубка кра-
на подачі води у відповідності з рисунком 6 або 7 і до машини у
відповідності з рисунком 8, туго затягнувши гайки рукою.
3.4.3 Під час прання кран подачі води повинен бути повністю
відкритий у відповідності з рисунком 9.
3.4.4 Зливний шланг відповідно до рисунка 10 повинен знахо-
дитися на висоті від 60до 90 см від рівня підлоги. При недотриманні
цієї вимоги машина працювати не буде.
3.4.5 Для зливу води безпосередньо в каналізацію злив-
ний шланг машини встановлюється вище коліна стоку (сифона) в
каналізаційну трубу з внутрішнім діаметром не менше 40 мм щоб
уникнути зворотного засмоктування стічної води в машину.
Зливний шланг може підключатися безпосередньо до сифо-
на з патрубком відповідно до рисунка 11.
3.4.6 При зливі води в мийку або ванну шланг у відповідності
з рисунком 12 необхідно закріпити в місці перегину спеціальним
кронштейном, що входить в комплект поставки машини. Шланг
не повинен бути занурений у воду.
УВАГА! Наливний і зливний шланги після підключення
до водопроводу і каналізації не повинні бути перегнуті або
здавлені.
3.4.7 Після підключення машини до водопроводу і каналізації
слід перевірити герметичність з'єднань шлангів — місця з'єднань
повинні бути сухими.
