29
AZE
Информация для предварительного ознакомления. Официальной информацией изготовителя не является

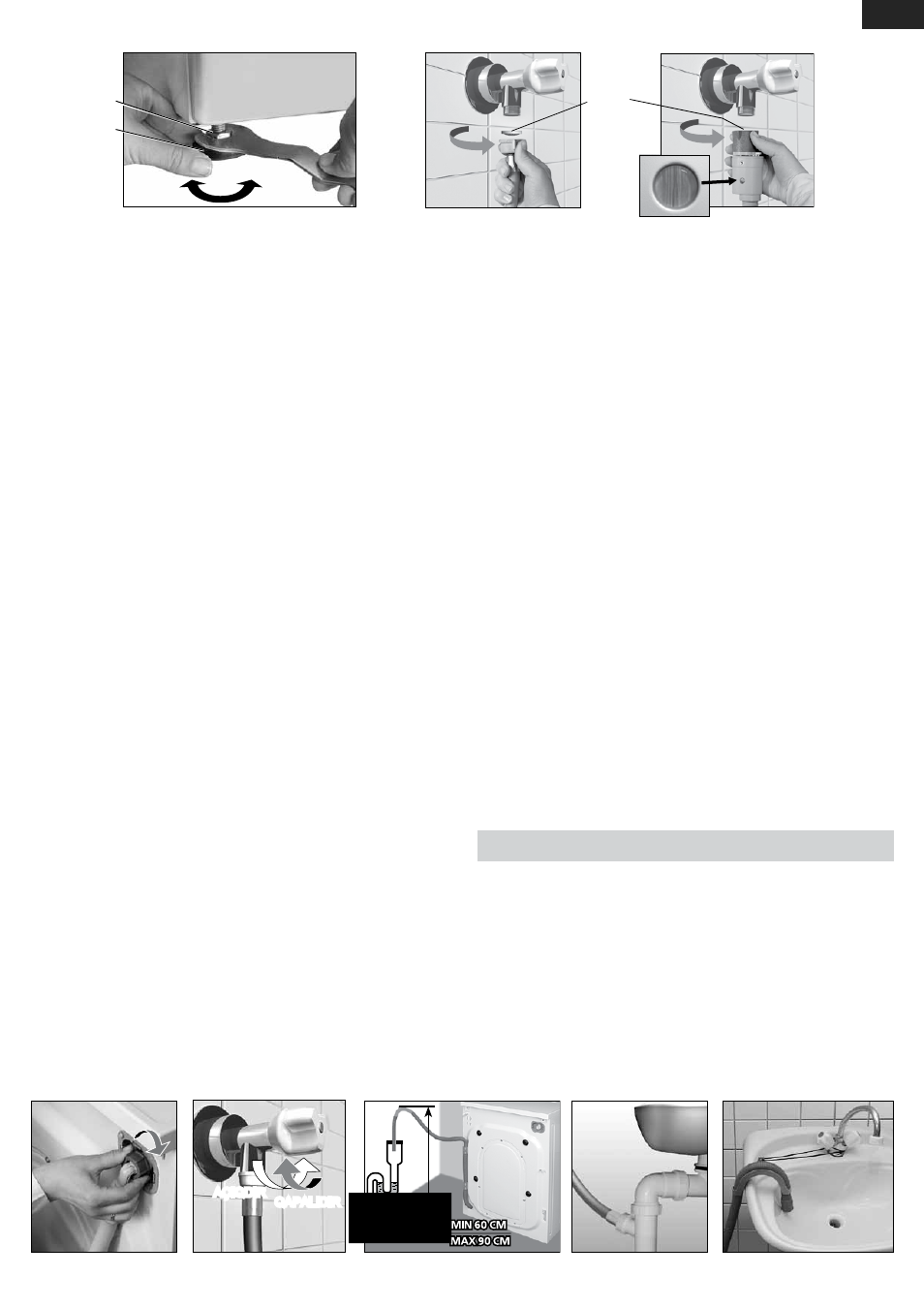

Şәkil 5
konrt-qayka
ayaq
Şәkil 8
Şәkil 9
AÇIQDIR
QAPALIDIR
filtrә
Şәkil 7
Şәkil 6
Şәkil 10
Şәkil 12
Şәkil 11
DIQQӘT! Gövdәni zәdәlәnmәkdәn qorumaq üçün maşını
qoruyucu vidalar, rezin vә plastik borucuqlar çıxarılmadan işә
salmayın.
3.2 MAŞININ YERLӘŞDİRİLMӘSİ
3.2.1 Maşın möhkәm, düz vә quru bir guşәdә yerlәşdirilmәlidir.
Döşәmәnin yumşaq örtüyü (xalı, poliuretan әsaslı sәthlәr vә b.)
titrәmәyә sәbәb olur vә maşının hava dәyişmәsini çәtinlәşdirir.
Taxta döşәmәyә maşını yerlәşdirmәdәn qabaq, döşәmәyә
qalınlığı 15 mm-dәn az olmayan taxta materiallarından düzәldilmiş
lövhә bәrkidilmәlidir. Maşının taxta döşәmәdәki iş prosesindә
tarazlığını artırmaq üçün onun küncdә yerlәşdirilmәsi tövsiyә edilir.
3.2.2 Maşını dәqiq üfüqi vәziyyәtdә yerlәşdirin, bunun üçün
birinci növbәdә ayarlı ayaqlarının burğuları açımalı vә ya sıxılmalıdır.
Şәkil 5-ә uyğun olaraq qayka açarı ilә dayaq ayaqların kontr
qaykalarını bir az açaraq dayaqların hündürlüyünü düzәldin vә kontr
qaykaları sıxın. Maşınının sәviyyәyә görә düzgün goyulmaması vә ya
kontr qaykaların lazımınca sıxılmaması silindrdә titrәmәyә vә yüksәk
sәs çıxmasına sәbәb ola bilәr.
DIQQӘT! Maşının maksimal tarazlığına nail olmaq üçün
ayaqların burulması mümkün qәdәr az olmalıdır.
3.3 MAŞININ ELEKTRIK ŞӘBӘKӘSİNӘ BAĞLANMASI
DIQQӘT! Maşın torpağa bağlanmalıdır.
3.3.1 Maşın, elektrik şәbәkәsinә İki qütblü, torpaq kontaktlı,
cәrәyan imkanı әn az 16 A olan ayrıca elektrik ştepseli vasitәsi ilә
bağlanmalıdır. Ştepsele üç şәridli, kәsiyinin sahәsi 1,5 mm
2
-dәn
az olmayan mis kabel, ya da kәsiyinin sahәsi 2,5 mm
2
-dәn az
olmayan alüminium kabel çәkilmәlidir. Faza teli, cәrәyan şiddәti
16 A keçdikdә elektriki kәsәn, cәrәyanı kәsmә vaxtı 0,1 s.-dәn çox
olmayan vә kәsmә cәrәyanı 30 mA olan avtomatik qoruma sisteminә
bağlanmalıdır.
Əgәr ştepselә bağlanan kabel göstәrilәn tipli deyilsә vә ya
maşının yerlәşdirildiyi yerdәn uzaqdırsa, elektrik şәbәkәsi yenilәnmәli,
lazım olan ştepsel taxılmalıdır. Elekrtik şәbәkәsinin yenilәnmәsi, yeni
ştepsel taxılması ixtisaslı personal tәtәfindәn yerinә yetirilmәlidir.
Qaz, isitmә, su vә ya kanalizasiya cihazlarından ayrıca mәftillә
torpaqlama xәtti cәkmәk
QADAĞANDIR.
DIQQӘT! İstehsalçı (satıcı), şәbәkәyә bağlanma qaydalarının
pozulması nәticәyindә sağlamlığa vә ya әmlaka vurulan zәrәr
üçün cavabdeh deyildir.
3.4 SU ŞӘBӘKӘSİNӘ VӘ KANALİZASİYAYA BAĞLANMASI
3.4.1 Maşın, boru ücünda yivi 3/4 düymә olan su kranı vasitәsi
ilә ancaq soyuq su şәbәkәsinә bağlanır.
3.4.2 Maşın suya bağlanmadan әvvәl, aşağdakılara әmәl
edilmәlidir:
— su kranı açılaraq, qum, pas vә s. şәklindәki kirin getmәsi üçün
su axıdılmalıdır;
— şәkil 6 vә 7-dә göstәrilәn kimi su doldurma borusunun filtrәsinin
tәmizliyini yoxlayın;
– әgәr su doldurma borusu şәkil 7-da güstәrilәn qoruna sistemi
ilә tәchiz edilmişsә, borunun xüsusi pәncәrәsindәki rәngә diqqәt edin.
Sarı rәng borunun yarasız olduğunu göstәrir;
— maşını su şәbәkәsinә şәkil 6 vә 7-dә göstәrilәn kimi elastik
borunun bir ucunu su borusunun ucuna, o bir ucunu, şәkil 8-ә uyğun
olaraq maşına bağlayaraq, gaykalarını әllә bәrk sıxın.
3.4.3 Çәmaşir yuyulan zaman su doldurma dәstәyi, şәkil 9-dә
göstәrilәn kimi tam aşıq olmalıdır.
3.4.4 Su boşaldan boru, şәkil 10-da göstәrilәn kimi, döşәmә
sәviyyәsindәn әn az 60 сm, әn çox 90 сm yüksәklikdә olmalıdır. Bu
qaydaya әmәl edilmәsә maşın çalışmayacaqdır.
3.4.5 Suyun bur başa kanalizasiyaya axıdılması üçün maşının
su boşaltma borusu axıtma dirsәyindәn (sifondan) yuxarıda
kanalizasiyaya bağlanmalıdır. Atıq suların yenidәn maşına
sumurulmәsini qabaqlamaq üçün kanalizasiya borusunun iç diametri
әn az 40 сm olmalıdır.
Axıtma borusu, şәkil 11-dә göstәrilәn kimi, bir başa çıxış ağzı
olan sifona bağlana bilәr.
3.4.6 Su yuyucu çanağa vә ya vannaya axıdılarkәn, şәkil 12-dәki
kimi, boru qatlama yerinә tәslim dәstinә daxil olan xüsusi tutacaqla
bәrkidilmәlidir. Boru tökülәn suyun içindә olmamalıdır.
DIQQӘT! Su doldurma vә ya su boşaltma boruları su
şәbәkәsinә vә kanalizasiyaya bağlandıqdan sonla qatlanmamalı
vә sıxışdırılmamalıdır.
3.4.7 Maşın su şәbәkәsinә vә kanalizasiyaya bağlandıqdan
sonla boruların hermetikliyini yoxlanmaq lazımdır – bağlantı yerlәri
quru olmalıdır.
4 İ L K Ç A L I Ş D I R M A
4.1 İLK ÇӘMAŞİR YUYULMASI
4.1.1 Hәr maşın istehsalçı tәrәfindәn sınaqdan keçirilir, buna
gәrә dә maşının içindә bir qәdәr su ola bilәr. Maşının tәmizlәnmәsi
vә sınaqdan sonra qalan suyun boşaldılması üçün, ilk yuyulma
çәmaşirsiz olmalıdır.
4.1.2 İlk yuyulma «PAMBIQ» proqramı vә 90
0
C hәrarәt seçilәrәk
hәyata keçirilmәlidir (Əlavәyә baxın).
DIQQӘT! İlk yuyulma zamanı sürgünün 2-ci bölümünә, şәkil
14 vә 15-ә uyğun olaraq, maksimal yuklü maşın üçün istehsal
edәn zavodun tövsiyә etdiyi yuyucu maddә normasının yarısını
qoyun.
