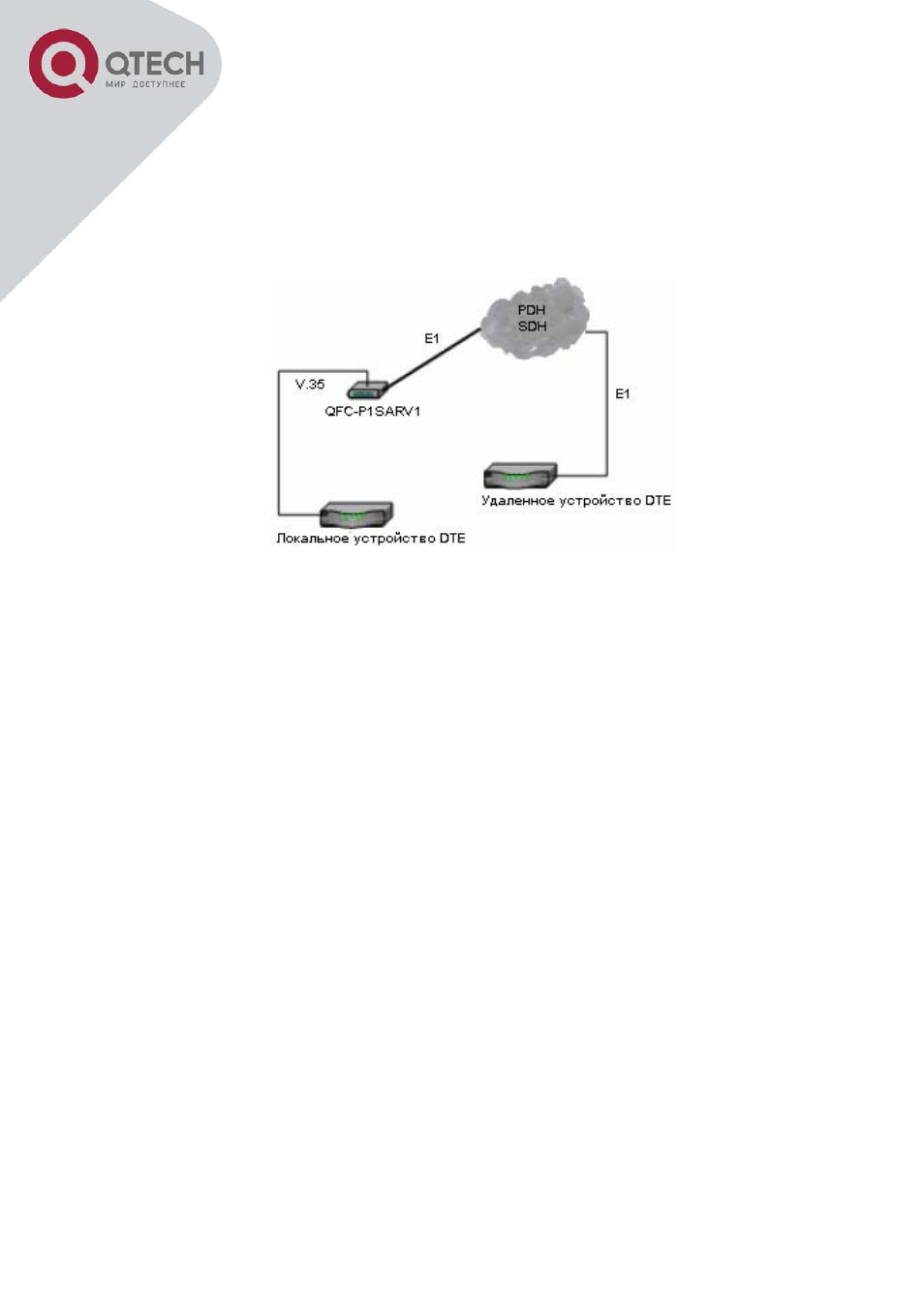

При этом линия Е1 может обеспечиваться оборудованием PDH или SDH, поддерживающим передачу
Е1 в прозрачном режиме.
6.1.5. СХЕМА СОЕДИНЕНИЯ С ОБОРУДОВАНИЕМ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ
При данном типе соединения, конвертор работает в паре не с аналогичным удаленным конвертором,
а с оборудованием другого производителя.
Рисунок 5 -6
Если на удаленной стороне используется маршрутизатор с интерфейсом Е1, необходимо убедиться,
что на обоих сторонах установлены одинаковые параметры потока Е1 (fractional/transparent, PCM-
30/PCM-31, CRC-4, синхронизация, номера используемых таймслотов и т.д.)
7. ИНСТАЛЛЯЦИЯ ОБОРУДОВАНИЯ
7.1. ПРЕДУПРЕЖДЕНИЕ
Подключение интерфейса V.35 необходимо производить при отключенном питании.
При подключении питания -48В DC, первым следует подключать провод «земля» (центральная
клемма разъема питания). Несоблюдение полярности при подключении напряжения питания
приводит к потере работоспособности оборудования.
7.2. ПРОВЕРКА СОЕДИНЕНИЯ
При проверке соединения, убедиться в отсутствии индикации аварий на локальном оборудовании.
Если соединение не установлено, рекомендуется произвести следующие операции для поиска
неисправности:
o
Запустить тест локальной петли (local loop-back test) для интерфейса V.35. Если установка
петли не обеспечивает прием данных, необходимо проверить правильность установки
режима синхронизации, скорости на локальном конверторе, а также фазы TX CLK и RX CLK.
o
Проверить функционирование линии Е1. Если конверторы работают в паре, установить тест
удаленной петли (remote loop-back test). При установке удаленной петли должен загореться
индикатор RLP.
o
Если конвертор работает в паре с оборудованием другого производителя, убедиться в
правильности установки параметров потока Е1.
o
После выполнения предыдущих шагов, соединение должно быть установлено. Если к
удаленный интерфейс V.35 подключен корректно, но при этом остаются проблемы с
установкой соединения, необходимо установить соответствующее значение фазы TX CLK и
RX CLK на удаленном конверторе.
