4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ

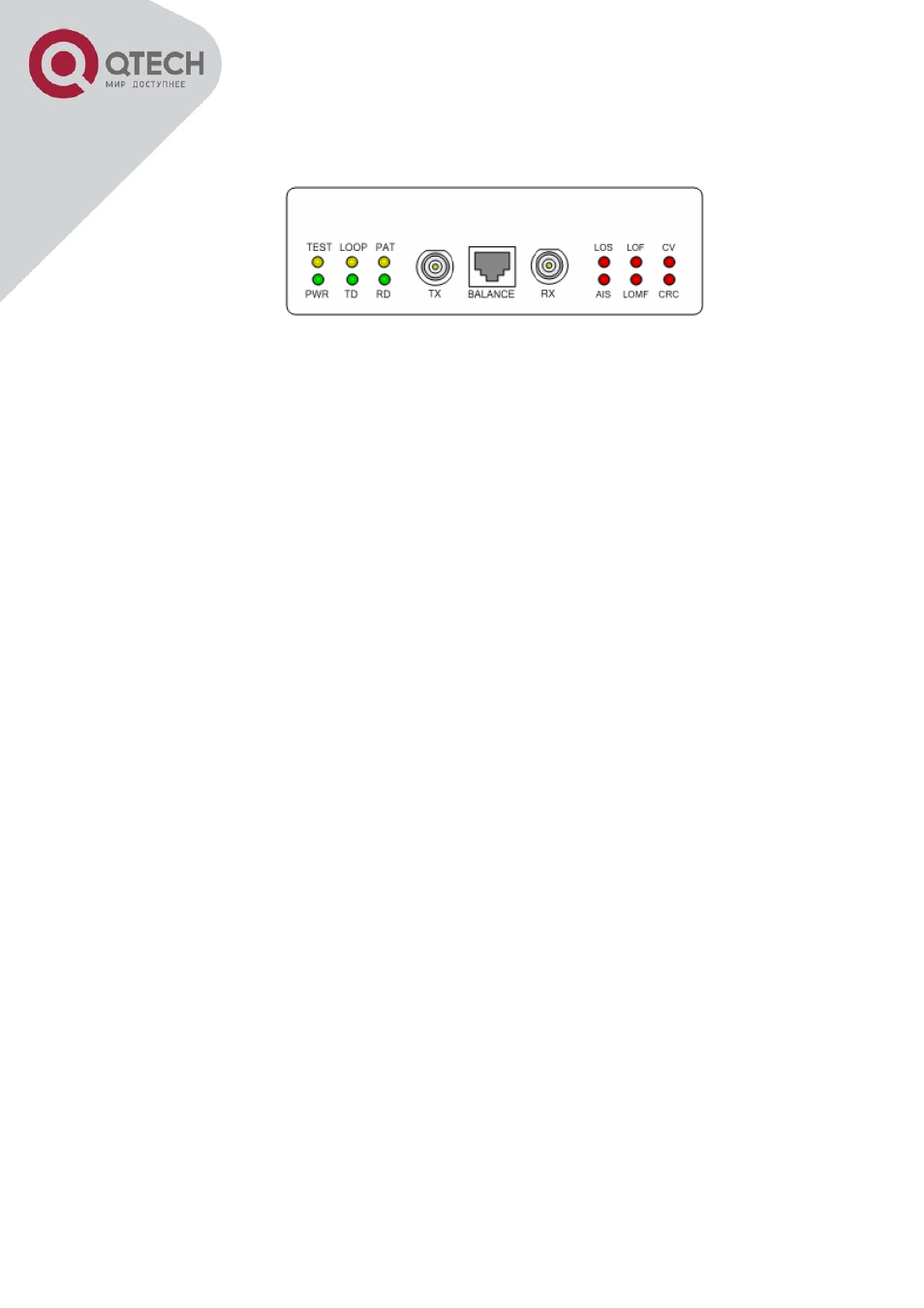

Рисунок 4 -1 Лицевая панель
На лицевой панели расположены светодиодные индикаторы
ИНДИКАТОР ПИТАНИЯ (PWR)
□ ВКЛ – питание в норме
ИНДИКАТОР ИНТЕРФЕЙСА V.35
■ ПЕРЕДАЧА ДАННЫХ – TD (зеленый)
□ МИГАЕТ – передача данных по интерфейсу V.35. Частота мигания зависит от скорости
передачи данных. Так, при скорости 64 кбит/с мигание происходит реже, а при скорости 2
Мбит/с – чаще
□ ВЫКЛ – нет передачи данных
■ ПРИЕМ ДАННЫХ – RD (зеленый)
□ МИГАЕТ – прием данных по интерфейсу V.35. Частота мигания зависит от скорости приема
данных. Так, при скорости 64 кбит/с мигание происходит реже, а при скорости 2 Мбит/с – чаще
□ ВЫКЛ – нет приема данных
ИНДИКАТОР СТАТУСА ТЕСТА – TEST (желтый)
□ ВКЛ – активна функция BER-тест. В режиме fractional: корректная установка локальной или
удаленной петли. В режиме transparent: корректная установка локальной петли.
□ МИГАЕТ – активна функция BER-тест. В режиме fractional: некорректная установка локальной
или удаленной петли. В режиме transparent: некорректная установка локальной петли.
□ ВЫКЛ – функция BER-тест неактивна
ИНДИКАТОР ПЕТЛИ – LOOP (желтый)
□ ВКЛ – петля установлена на локальной стороне
□ МИГАЕТ – петля установлена на удаленной стороне (только для режима fractional)
□ ВЫКЛ – нет петли
ИНДИКАТОР ПСЕВДОСЛУЧАЙНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ - PAT (желтый)
□ ВКЛ – отсутствие ошибок в линии при получении псевдослучайной последовательности от
BER-тестера
□ МИГАЕТ – наличие ошибок в линии при получении псевдослучайной последовательности от
BER-тестера (индикатор гаснет на время не менее 1 сек)
□ ВЫКЛ – функция BER-тест неактивна
ИНДИКАТОР ИНТЕРФЕЙСА Е1
■ ОТСУТСТВИЕ ВХОДНОГО СИГНАЛА - LOS loss of signal
□ ВКЛ – отсутствие сигнала в линии Е1
□ ВЫКЛ – наличие сигнала в линии Е1
