6. ПРИМЕНЕНИЕ
6.1. ТИПОВЫЕ СХЕМЫ ВКЛЮЧЕНИЯ КОНВЕРТОРА
Конвертор поддерживает три режима синхронизации:
■ Master Clock Mode - Ведущий (режим внутренней синхронизации)
■ Slave Clock Mode - Ведомый (источником синхронизации является принимаемый сигнал из
линии E1)
■ Terminal Clock Mode - (источником синхронизации является принимаемый сигнал от
оборудования DTE)
Выбор режима синхронизации осуществляется при помощи DIP-свичей, расположенных на лицевой
панели.

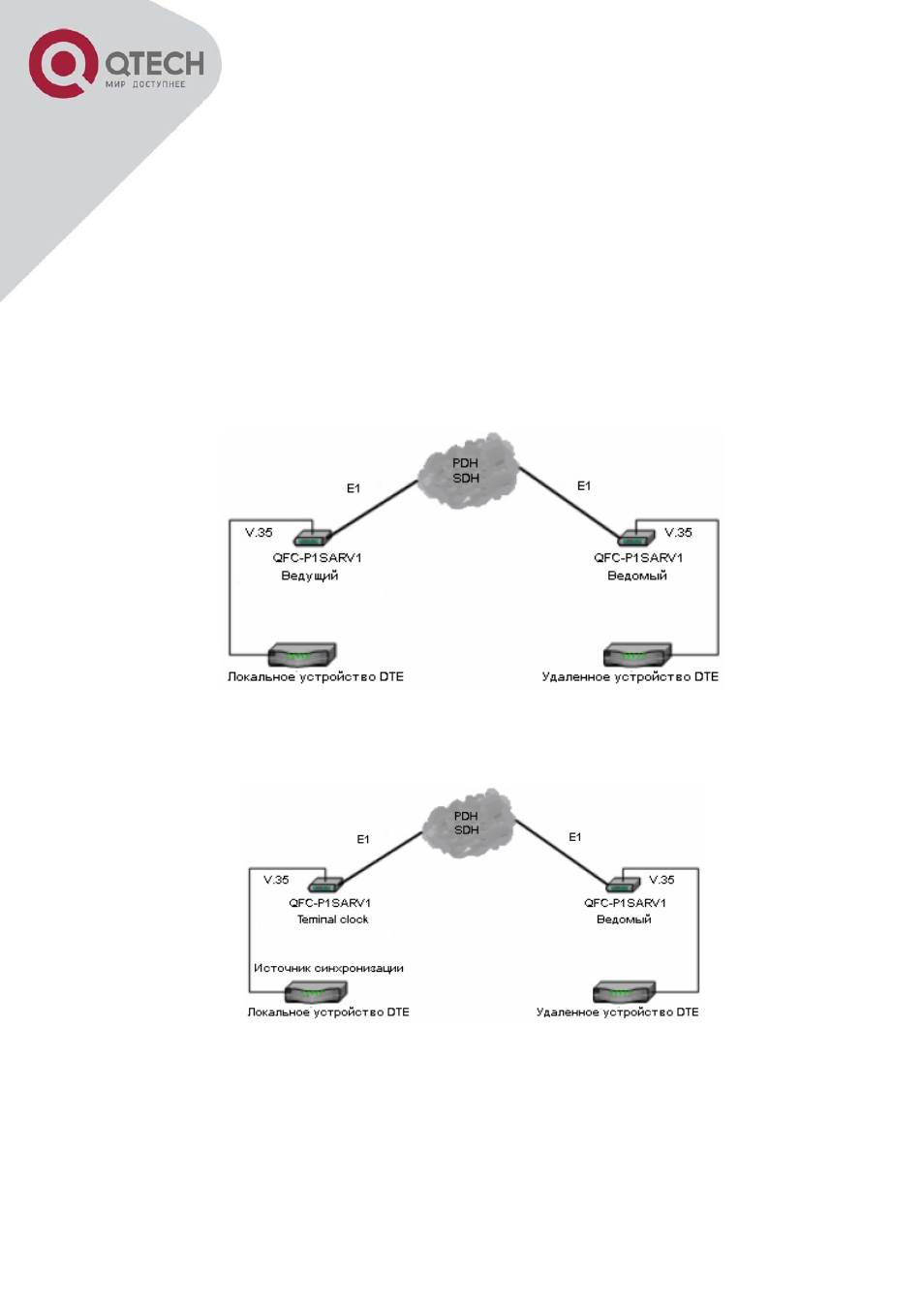

6.1.1. СХЕМА ТОЧКА -ТОЧКА, РЕЖИМ «MASTER – SLAVE», FRACTIONAL E1
Рисунок 6 -1
6.1.2. СХЕМА ТОЧКА -ТОЧКА, РЕЖИМ «TERMINAL – SLAVE», FRACTIONAL E1
Рисунок 6 -2
Источником синхронизации является локальное устройство DTE. Режим синхронизации локального
конвертора - Terminal Clock Mode. Режим синхронизации удаленного конвертора - Slave Clock Mode.
