RLOOP Удаленная петля E1

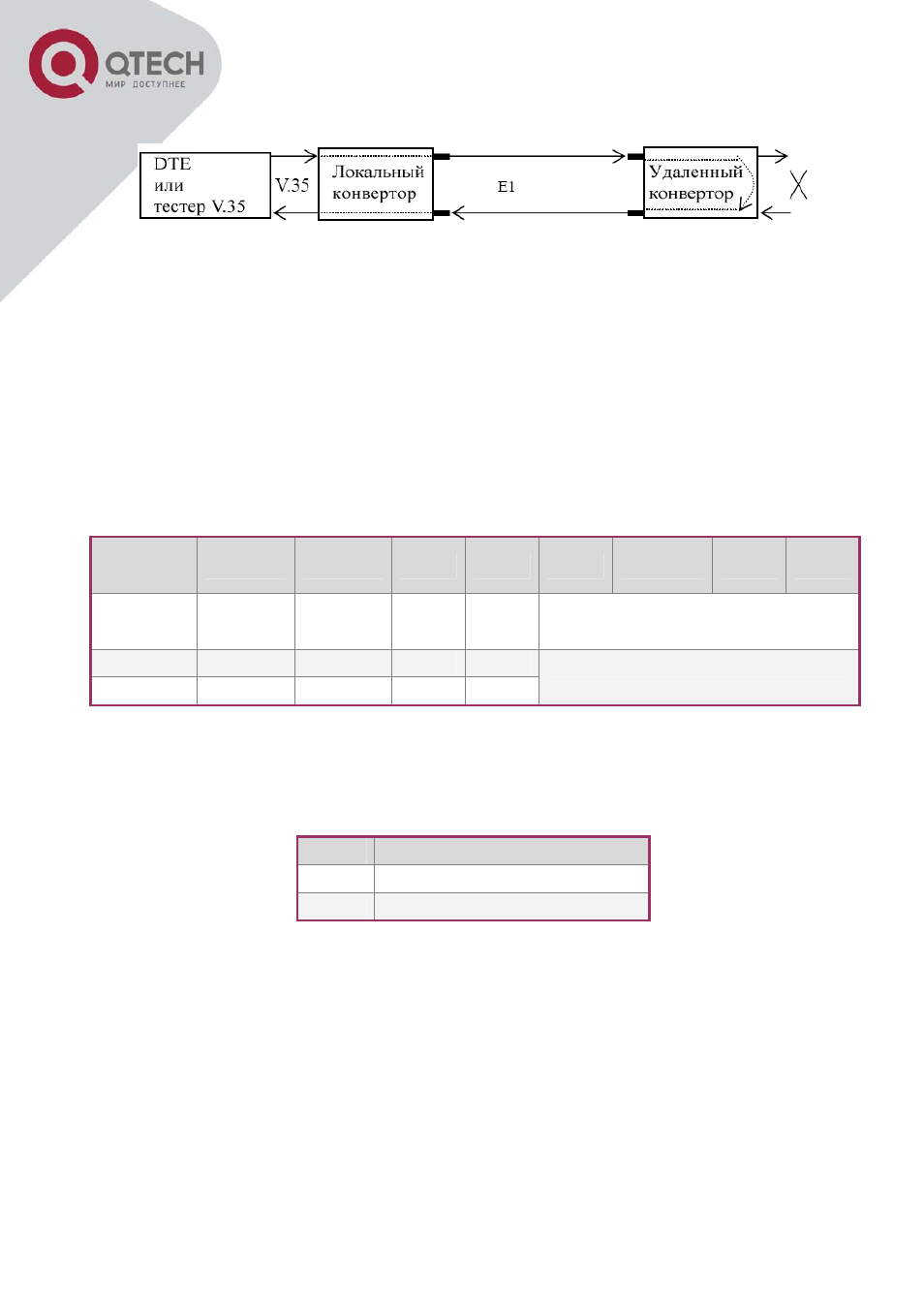

Рисунок 8-7 Удаленная петля Е1
Для поддержки функции принудительной установки удаленной петли Е1, необходимо выполнение
следующих условий:
□ Конверторы должны работать в паре по схеме точка-точка
□ Не допускается прохождение линии Е1 через устройства PCM, такие как мультиплексоры,
кросс-коммутаторы, не позволяющие осуществлять прозрачную передачу 0-го таймслота в
потоке Е1.
□ Не допускается установка режима E1 transparent на обоих сторонах
При корректной установке удаленной петли индикатор LOOP на локальном конверторе мигает.
8.2.6. НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ SW6
Положение
переклю-
чателя
Бит #1
Бит #2
Бит #3
Бит #4
Бит #5
Бит #6
Бит #7
Бит #8
Режим
трансляции
аварий
Зарезервиро
ван
Зарезерв
ирован
Зарезерв
ирован
Выбор типа интерфейса Е1
ON
√
OFF × * *
*
*
Заводская установка: 75 Ом несимметричный BNC
Бит #1-Установка режима трансляции аварий
Бит #1
Установка режима трансляции аварий
OFF
Отключен
ON
Включен
□ Если режим трансляции аварий включен, аварии интерфейса Е1, транслируются на цепи DCD
и CTS интерфейса V.35
□ Наличие аварии на локальном конверторе, как правило означает аварию интерфейса Е1 по
приему. Вследствие этого, сигнал DCD интерфейса V.35 переходит в пассивное состояние, и
это отражается на состоянии устройства DTE.
□ Если режим трансляции аварий отключен, сигналы DCD и CTS интерфейса V.35 всегда
активны.
Бит #2 - Бит #4
Зарезервированы. При работе должны быть установлены в положение OFF
