9.2. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА ИНТЕРФЕЙСА V.35

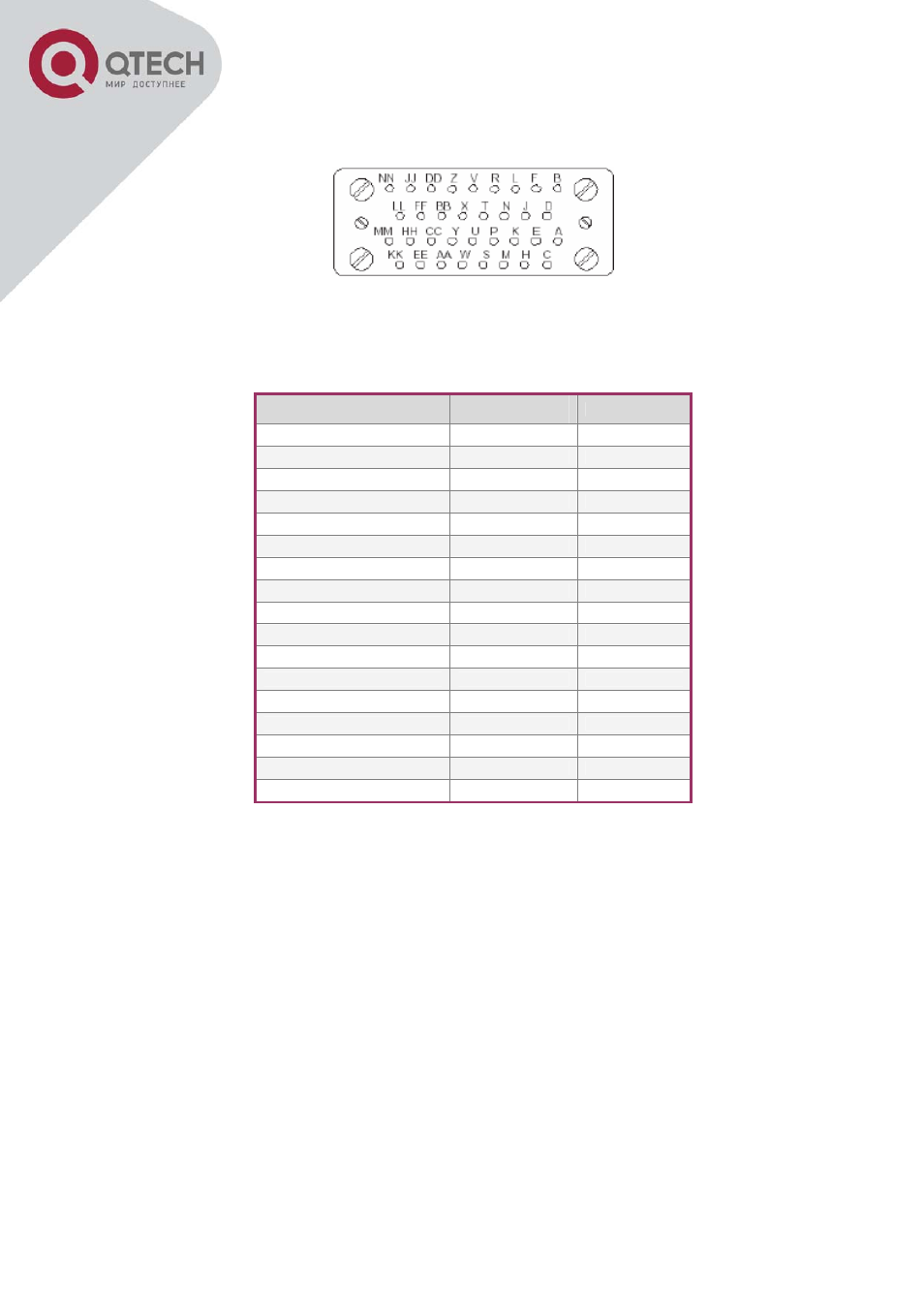

Рисунок 9-1 Разъем М34 интерфейса V.35
На рисунке показано расположение контактов разъема М34 интерфейса V.35. Тип интерфейса,
расположенного на задней панели конвертора - DCE (розетка М34 Female). Подключение оконечного
оборудования к конвертору осуществляется кабелем типа DTE (вилка М34 Male).
Обозначение контакта
Input (прием) /
Output (передача)
Номер контакта
Chassis Ground — CGND
-
A
Signal Ground — GND
-
B
Receive Data (A) — RD(A)
O
R
Receive Data (B) — RD(B)
O
T
Receive Timing (A) — RCK(A)
O
V
Receive Timing (B) — RCK(B)
O
X
Send Data (A) — TD(A)
I
P
Send Data (B) — TD(B)
I
S
Send Timing (A) — TCK(A)
O
Y
Send Timing (B) — TCK(B)
O
AA
Terminal Timing (A) — SCTE(A) I
U
Terminal Timing (B) — SCTE(B) I
W
Request to Send — RTS
I
C
Clear to Send — CTS
O
D
Data Set Ready — DSR
O
E
Data Carrier Detect — DCD
O
F
Data Terminal Ready — DTR
I
H
Таблица 9-1 Назначение контактов разъема разъема М34 интерфейса V.35
