■ АВАРИЯ - AIS (красный)
□ ВКЛ – в принимаемом потоке все «1» (только для режима fractional)
□ ВЫКЛ – сигнал в норме
■ ПОТЕРЯ ФРЕЙМА - LOF loss of frame (красный)
□ ВКЛ – потеря фрейма на локальной стороне (только для режима fractional)
□ МИГАЕТ – потеря фрейма на удаленной стороне (только для режима fractional)
□ ВЫКЛ – сигнал в норме
■ ПОТЕРЯ МУЛЬТИФРЕЙМА - LOMF loss of multi-frame (красный)
□ ВКЛ – потеря мультифрейма на локальной стороне (только для режима fractional)
□ МИГАЕТ – потеря мультифрейма на удаленной стороне (только для режима fractional)
□ ВЫКЛ – сигнал в норме
■ КОДОВЫЕ ОШИБКИ – CV code violation (красный)
□ ВКЛ – наличие кодовых ошибок в принимаемом сигнале
□ МИГАЕТ – наличие кодовых ошибок в принимаемом сигнале (только для режима fractional)
□ ВЫКЛ – сигнал в норме
■ ОШИБКА КОНТРОЛЯ ЧЕТНОСТИ – CRC
□ ВКЛ – наличие ошибок контроля четности CRC-4
□ МИГАЕТ – наличие ошибок контроля четности CRC-4 (только для режима fractional)
□ ВЫКЛ – сигнал в норме
□ Примечание: Конвертор поддерживает функцию автоопределения контроля четности CRC-4.
При наличии в принимаемом сигнале информации CRC-4, автоматически включается функция
контроля четности. Индикатор включается только при наличии ошибок CRC-4; если
информация CRC-4 в принимаемом сигнале отсутствует, функция контроля отключена,
индикатор выключен.
5. ЗАДНЯЯ ПАНЕЛЬ

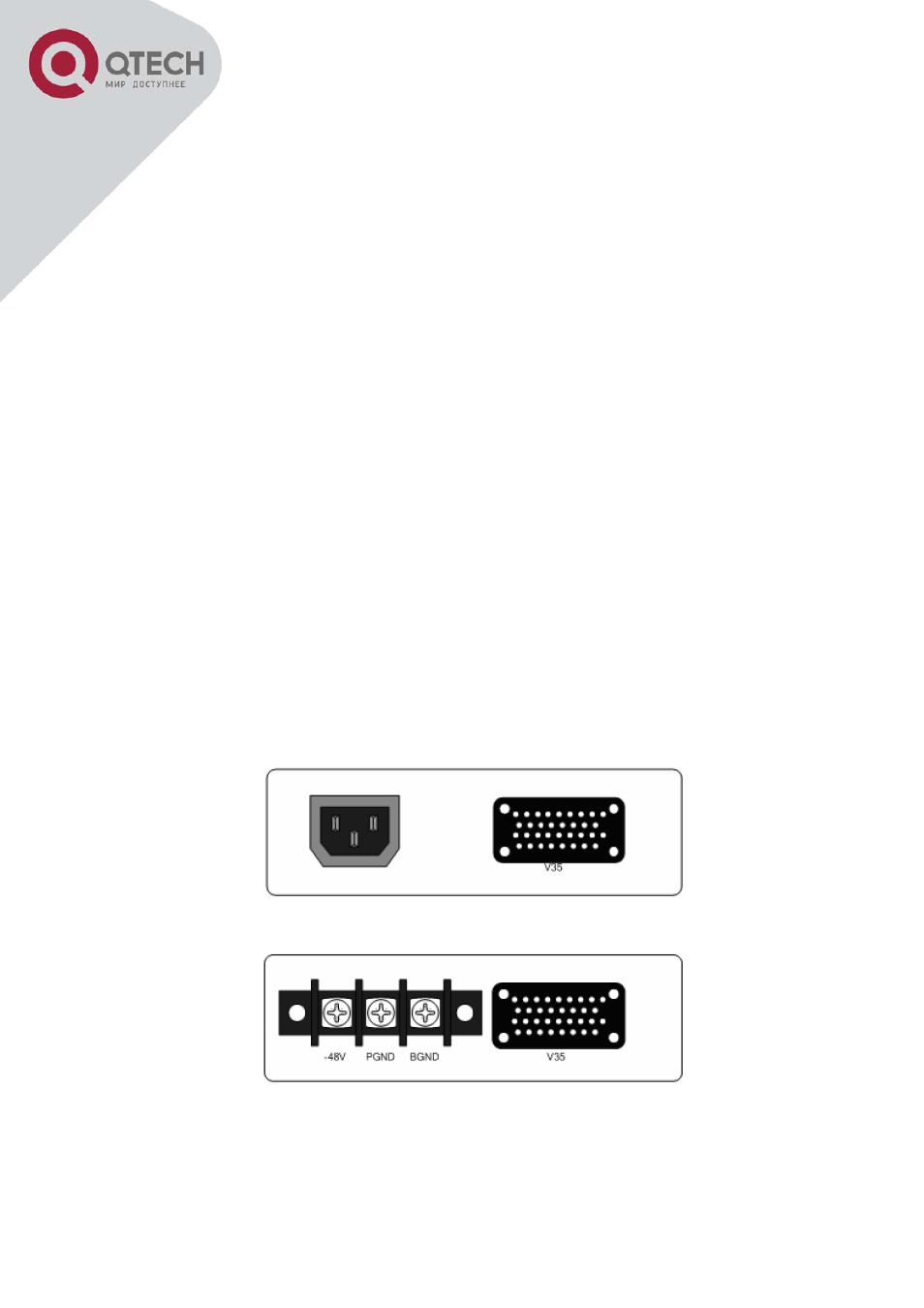

Рисунок 5 -1 Задняя панель, питание 220В
Рисунок 5 -2 Задняя панель, питание 48
