8. УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЕЙ
8.1. РАСПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ

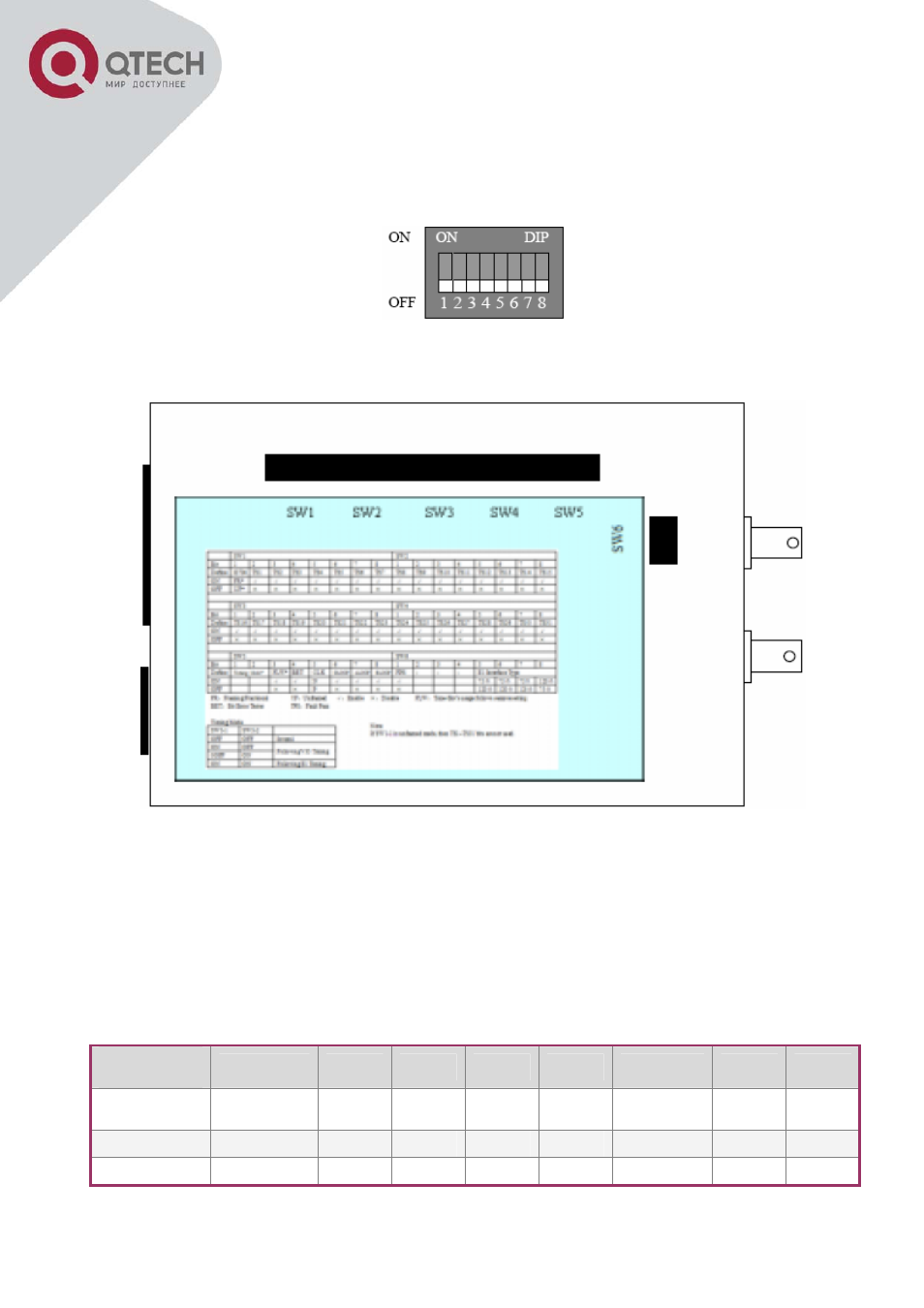

Рисунок 8-1 Переключатель DIP-свич
6 групп переключателей SW1 – SW6 расположены на нижней панели конвертора
Рисунок 8-2 Расположение переключателей на нижней панели
8.2. НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ
□ Символ ‘√’ означает «включено» (enable)
□ Символ ‘×’ означает «отключено» (disable)
8.2.1. НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ SW1
Заводская установка – все OFF
Положение
переключателя
Бит #1 Бит #2 Бит #3 Бит #4 Бит #5 Бит #6 Бит #7 Бит #8
Формат
фрейма *
TS1 TS2 TS3 TS4 TS5 TS6 TS7
ON Fractional √ √ √ √ √ √ √
OFF Transparent Ч Ч Ч Ч Ч Ч Ч
