режиме transparent, индикатор TEST на удаленном конверторе должен мигать, индикатор
LOOP погашен, индикатор PAT включен, что означает прием псевдослучайной
последовательности без ошибок. Если оба конвертора работают в режиме fractional,
индикатор TEST на удаленном конверторе должен гореть постоянно, индикатор LOOP
погашен, индикатор PAT включен, что означает прием псевдослучайной последовательности
без ошибок.
□ Функция ALOOP локального интерфейса V.35 предназначена для тестирования внутренних
цепей конвертора. Тестовая последовательность заворачивается при помощи шлейфа, не
доходя до интерфейса Е1. Локальный конвертор должен работать в режиме синхронизации
Master clock или V.35 Terminal clock.
Бит #5- Установка фазы Rx CLK
Опция изменения фазы Rx CLK позволяет выбрать момент формирования импульса данных по
переднему или заднему фронту синхроимпульса.

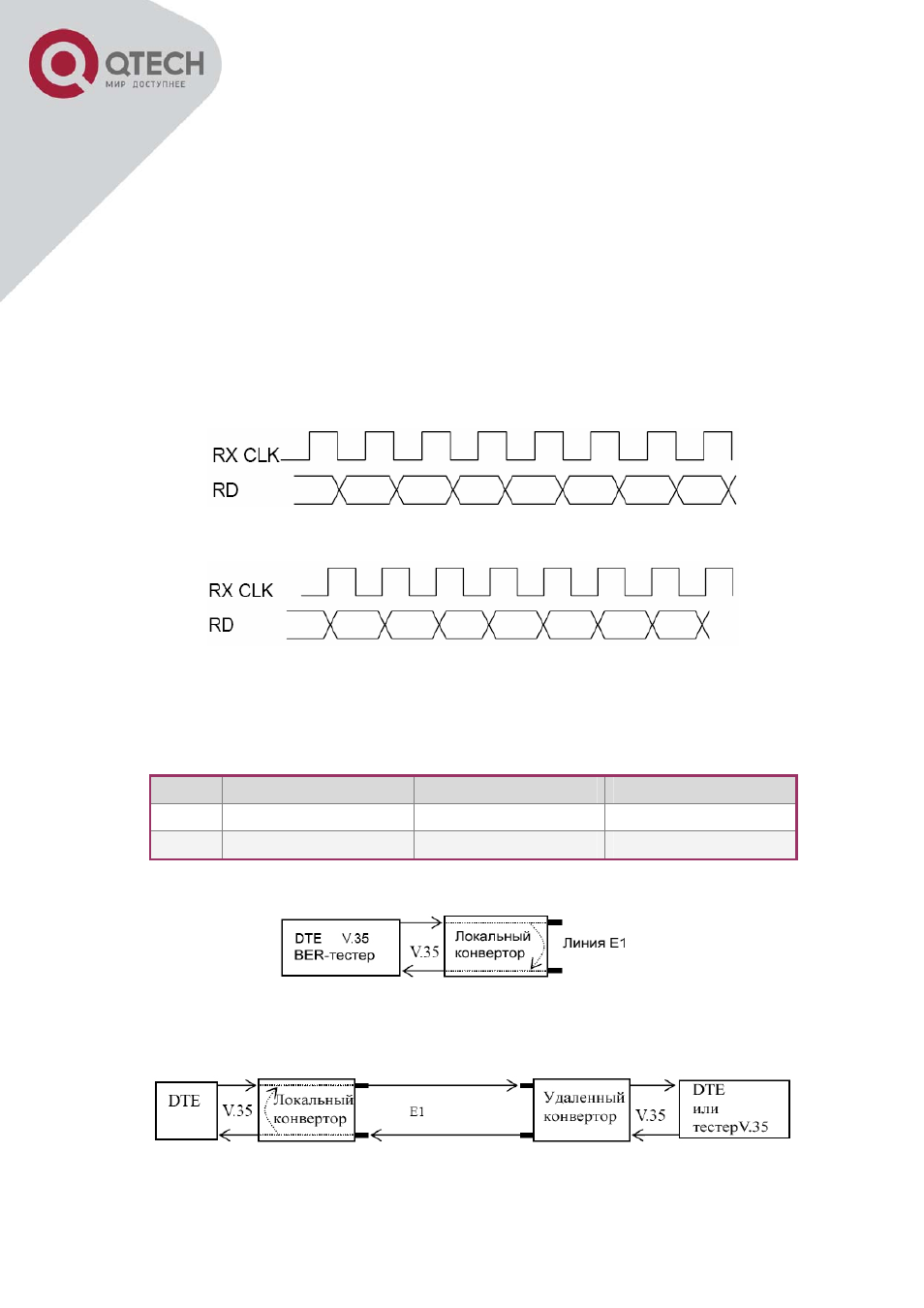

Рисунок 8-3 RX CLK positive
Рисунок 8-4 RX CLK negative
Примечание: фаза Tx CLK устанавливается автоматически
Бит #6 - Бит #8 - Установка типа петли
Заводская установка – OFF
Бит #6
Бит #7
Бит #8
ON
Локальная петля V.35
Локальная петля E1
Удаленная петля E1
OFF
Нет петли
Нет петли
Нет петли
ALOOP Локальная петля интерфейса V.35
Рисунок 8-5 Локальная петля интерфейса V.35
При корректной установке петли индикатор LOOP горит постоянно
DLOOP Локальная петля E1
Рисунок 8-6 Локальная петля Е1
При корректной установке петли индикатор LOOP горит постоянно
