КАЛИБРОВКА ВНУТРЕННЕГО РАДИУСА TS (Цикл 462, DIN/ISO:
G462)
17.8
17
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
605
17.8
КАЛИБРОВКА ВНУТРЕННЕГО
РАДИУСА TS (Цикл 462, DIN/ISO:
G462)

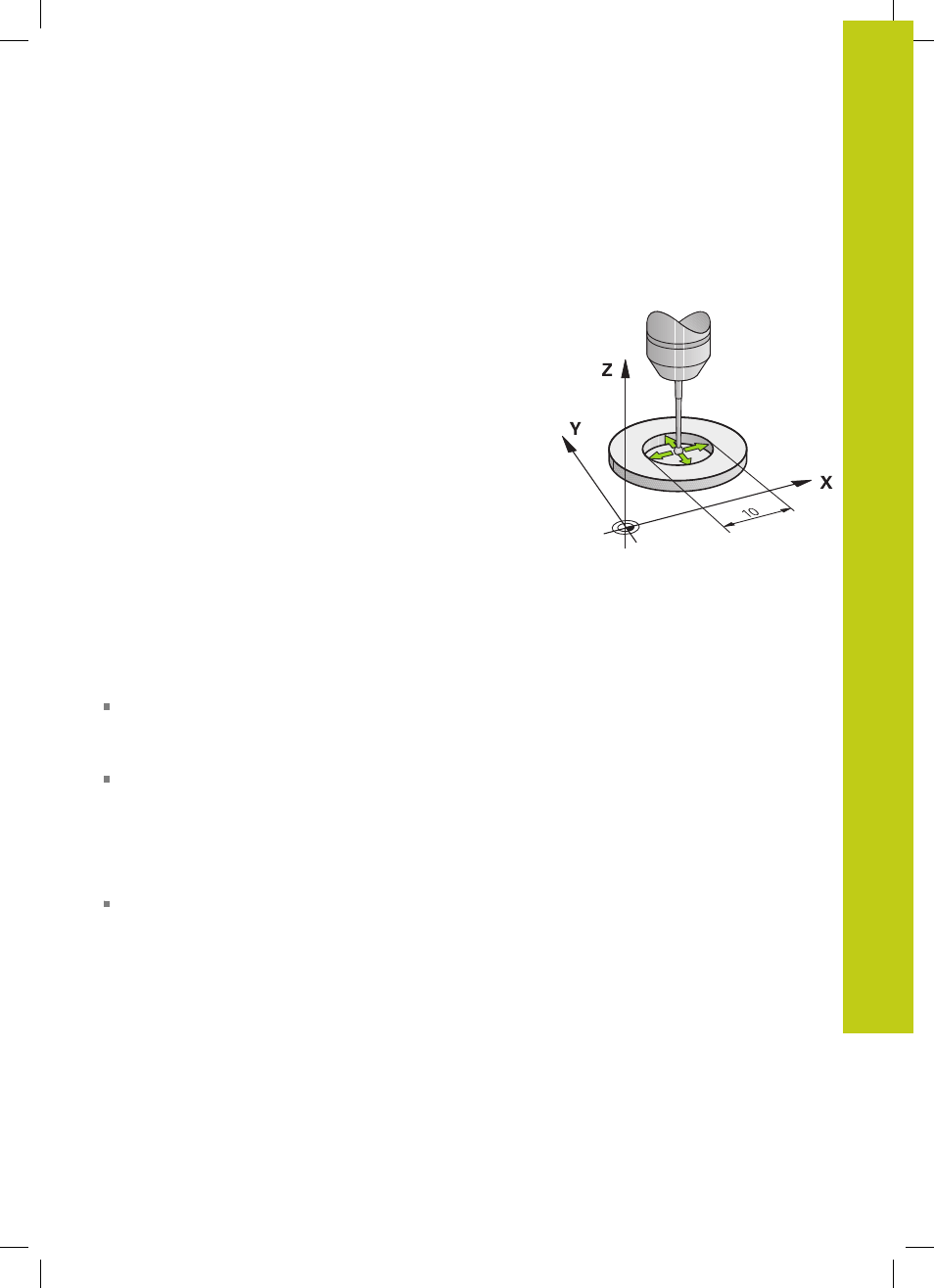

Ход цикла
До начала запуска цикла калибровки, Вам необходимо
предварительно установить измерительный щуп в середину
калибровочного кольца и определить желаемую высоту
измерения.
При калибровке радиуса измерительного шарика ЧПУ
автоматически производит измерение. За первый проход ЧПУ
определяет середину калибровочного кольца или острова
(грубое измерение) и устанавливает измерительный щуп по
центру. Затем в отдельный калибровочный проход (точное
измерение) определяется радиус измерительного радиуса.
Если измерительный щуп позволяет провести измерение
оборота, то в последующий проход определяется смещение
центров.
В процессе калибровки автоматически генерируется протокол
измерений. Данный протокол называется TCHPRAUTO.html.
Файл сохраняется в том же каталоге, что и исходный файл.
Отобразить протокол измерения на системе ЧПУ можно через
браузер. Если в программе используются несколько циклов для
калибровки измерительного щупа, то все протоколы измерения
сохраняются в файле TCHPRAUTO.html.
Ориентация измерительного щупа определяет процесс
калибровки:
Допустимо отсутствие ориентации или ориентация
только в одном направлении: ЧПУ производит грубое и
точное измерения и определяет действительный радиус
измерительного шарика (Столбец R в tool.t)
Допустима ориентация в два направления (например,
кабельная измерительная система HEIDENHAIN): ЧПУ
производит грубое и точное измерения, поворачивает
измерительную систему на 180° и производит четыре
последующих измерения. Путем измерения оборота наряду
с радиусом определяется смещение центров (CAL_OF в
tchprobe.tp)
Допустима произвольная ориентация (например,
инфракрасная измерительная система HEIDENHAIN):
Процесс измерения: см. раздел "Допустима ориентация в
двух направлениях"
