Циклы измерительных щупов: автоматическая установка точек
привязки
15.6 ОПОРНАЯ ТОЧКА ВНУТРЕННИЙ КРУГ (Цикл 412, DIN/ISO: G412)
15
510
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015

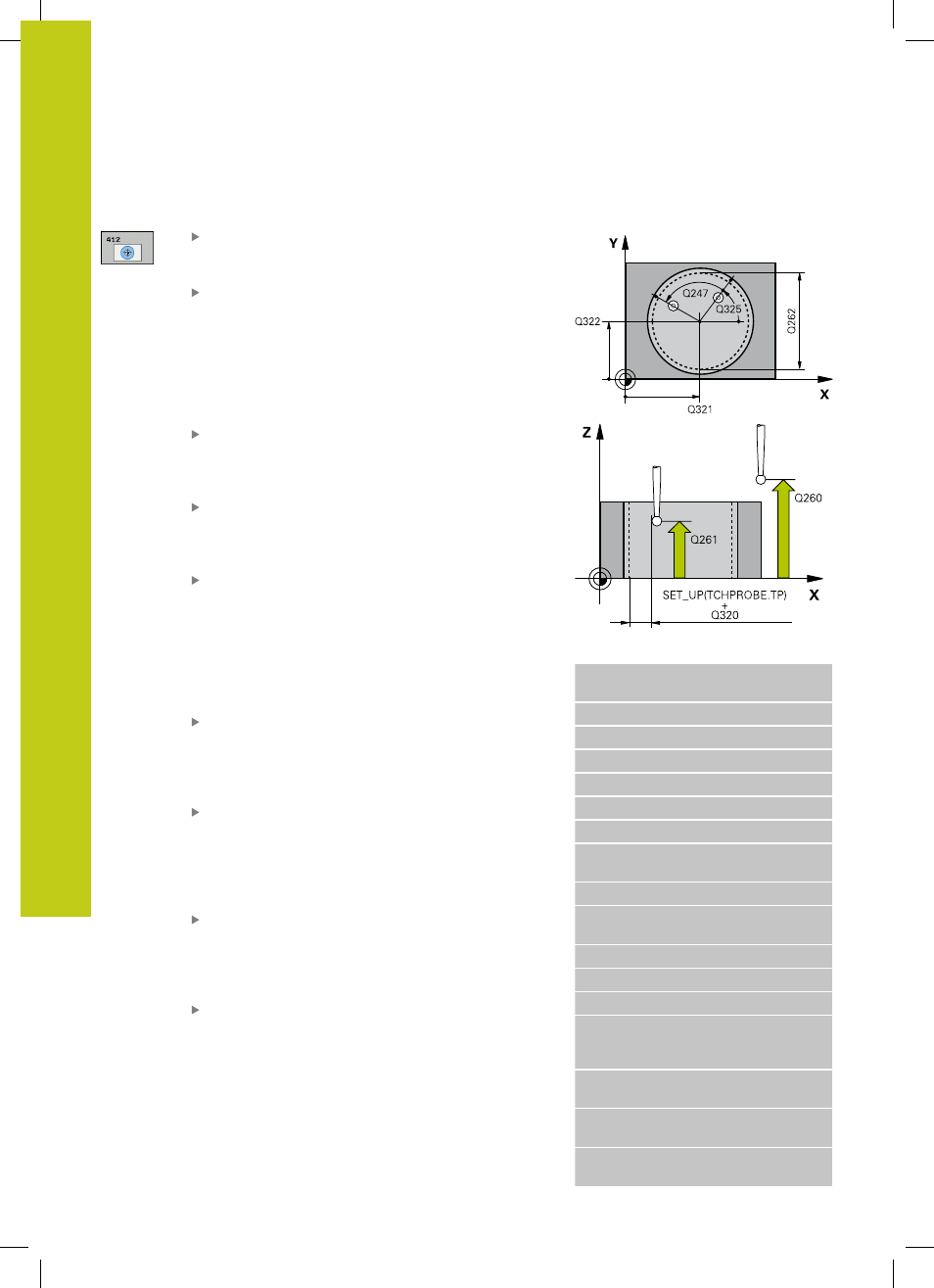

Параметры цикла
Центр по 1 оси
Q321 (абсолютный): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q322 (абсолютный): центр
кармана по вспомогательной оси плоскости
обработки. При программировании Q322 = 0 ЧПУ
выравнивает центр отверстия по положительной
оси Y; при программировании Q322 не равным 0
ЧПУ ориентирует центр отверстия на заданную
позицию. Диапазон ввода от -99999.9999 до
99999.9999
Заданный диаметр
Q262: приблизительный
диаметр круглого кармана (отверстия). Введите
завышенное значение. Диапазон ввода от 0 до
99999,9999
Начальный угол
Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360.000 до
360.000
Шаг угла
Q247 (в приращениях): угол между
двумя точками измерения, знак перед шагом
угла задает направление вращения (- = по
часовой стрелке), в котором измерительный щуп
перемещается к следующей точке измерения.
Если необходимо измерить дугу окружности, то
программируйте шаг угла менее 90°. Диапазон
ввода от -120.000 до 120.000
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения:
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Кадры УП
5 TCH PROBE 412 ТОЧКА ПРИВЯЗКИ
К ЦЕНТРУ КРУГЛОГО КАРМАНА
Q321=+50
;СЕРЕДИНА 1-ОЙ ОСИ
Q322=+50
;СЕРЕДИНА 2-ОЙ ОСИ
Q262=75
;ЗАДАННЫЙ ДИАМЕТР
Q325=+0
;УГОЛ СТАРТА
Q247=+60
;ШАГ УГЛА
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q305=12
;№ В ТАБЛИЦЕ
Q331=+0
;ОПОРНАЯ ТОЧКА
Q332=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Q381=1
;КОНТАКТИРОВАТЬ
ОСЬ ЗОНДА
Q382=+85
;1. KO.ДЛЯ ОСИ
ЗОНДА
Q383=+50
;2. KO.ДЛЯ ОСИ
ЗОНДА
