Циклы измерительных щупов: автоматическая установка точек
привязки

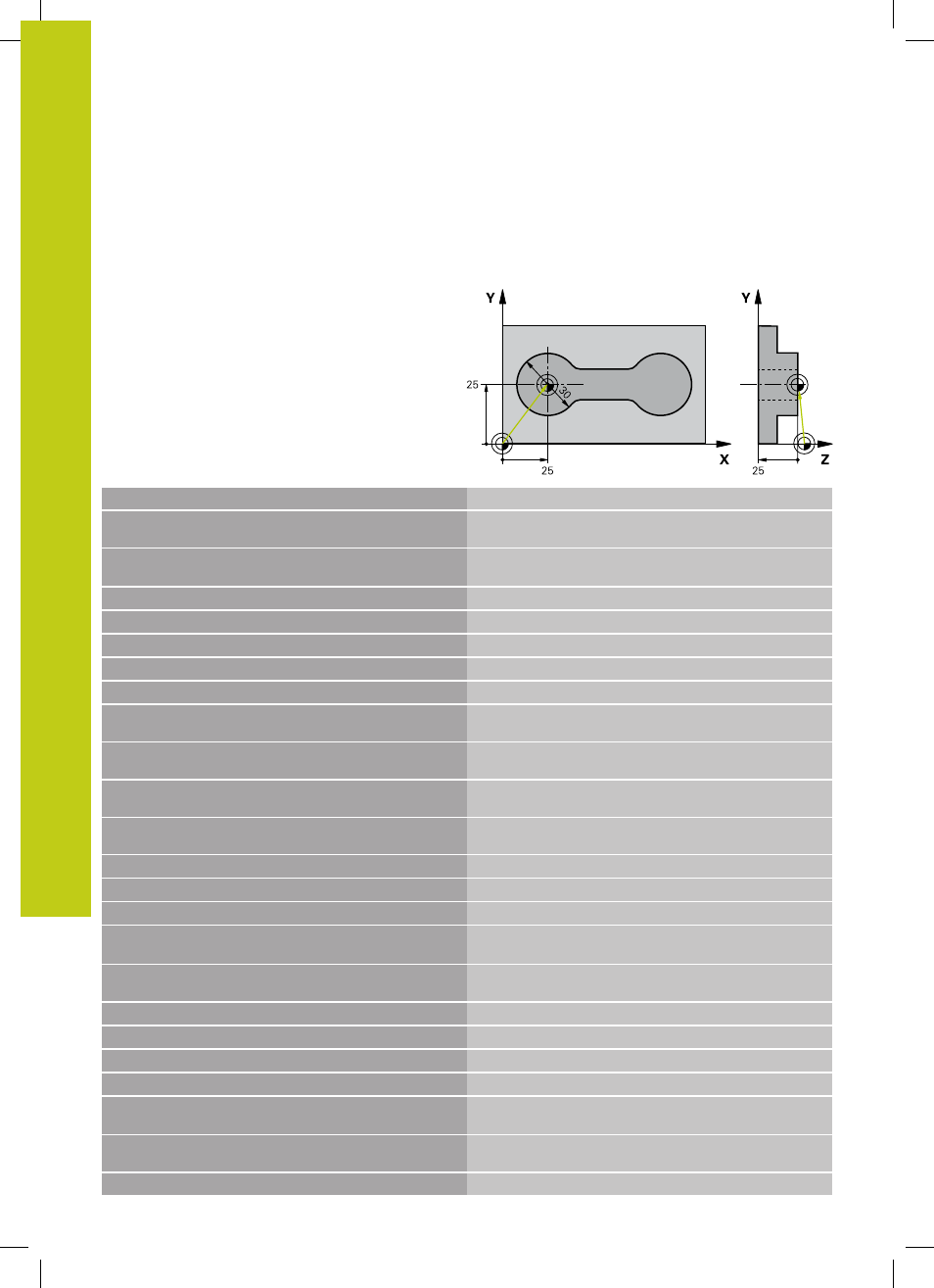

15.14 Пример: Установка точки привязки в центр сегмента круга и
верхней грани детали
15
542
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
15.14 Пример: Установка точки привязки
в центр сегмента круга и верхней
грани детали
0 BEGIN PGM CYC413 MM
1 TOOL CALL 69 Z
Вызвать инструмент 0 для установки оси
измерительного щупа
2 TCH PROBE 413 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
КРУГЛОГО ОСТРОВА
Q321=+25
;СЕРЕДИНА 1-ОЙ ОСИ
Центр окружности: координата X
Q322=+25
;СЕРЕДИНА 2-ОЙ ОСИ
Центр окружности: координата Y
Q262=30
;ЗАДАННЫЙ ДИАМЕТР
Диаметр окружности
Q325=+90
;УГОЛ СТАРТА
Угол в полярных координатах для 1-ой точки измерения
Q247=+45
;ШАГ УГЛА
Шаг угла для расчета точек измерения от 2 до 4
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Координата по оси измерительного щупа, в которой
осуществляется измерение
Q320=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Безопасное расстояние дополнительно к колонке
SET_UP
Q260=+10
;БЕЗОПАСНАЯ ВЫСОТА
Высота, на которой ось измерительного щупа может
перемещаться без столкновений
Q301=0
;ПЕРЕМЕЩЕНИЕ НА БЕЗ.ВЫСОТУ
Не перемещать на безопасную высоту между точками
измерения
Q305=0
;№ В ТАБЛИЦЕ
Установка индикации
Q331=+0
;ОПОРНАЯ ТОЧКА
Установка индикации по X в 0
Q332=+10
;ОПОРНАЯ ТОЧКА
Установка индикации по Y на 10
Q303=+0
;ПЕРЕДАЧА РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Без функции, так как следует установить индикацию
Q381=1
;КОНТАКТИРОВАТЬ ОСЬ ЗОНДА
Задание точки привязки также по оси измерительного
щупа
Q382=+25
;1. KO.ДЛЯ ОСИ ЗОНДА
X-координата точки измерения
Q383=+25
;2-ОЕ КО ДЛЯ ОСИ ЗОНДА
Y-координата точки измерения
Q384=+25
;3-ОЕ КО ДЛЯ ОСИ ЗОНДА
Z-координата точки измерения
Q333=+0
;ОПОРНАЯ ТОЧКА
Установка индикации по Z в 0
Q423=4
;КОЛИЧЕСТВО ТОЧЕК
ИЗМЕРЕНИЯ
Измерение окружности за 4 измерительных хода
Q365=0
;ВИД ПРОЦЕССА
Перемещение по круговой траектории между точками
измерения
3 CALL PGM 35K47
Вызов обрабатывающей программы
