Перекрывающие друг друга контуры
7.3
7
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
197

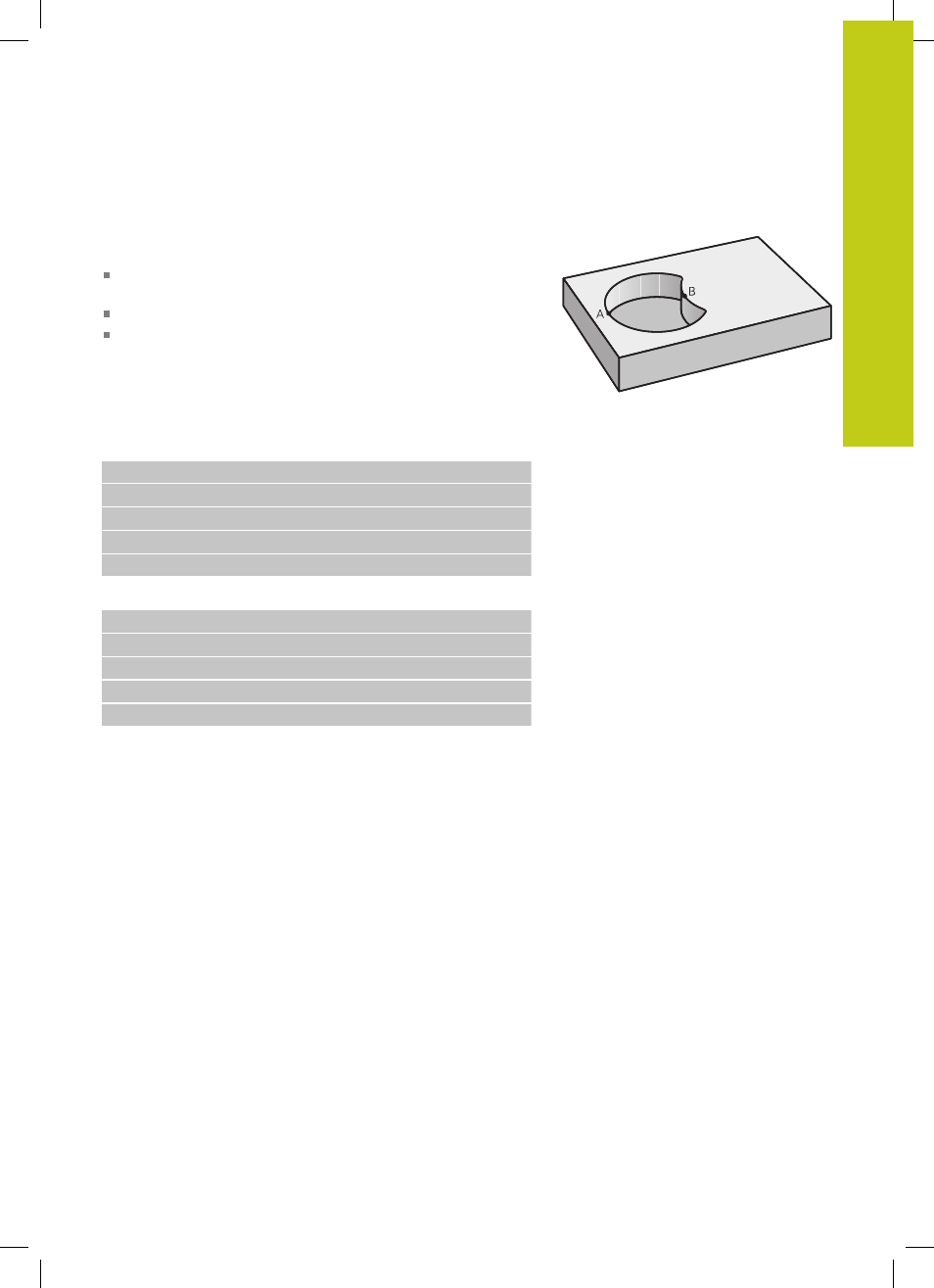

“Разностная” площадь
Поверхность A должна обрабатываться за исключением
перекрытого поверхностью B участка:
Поверхность A должна быть карманом и B должна быть
островом.
A должна начинаться вне B.
B должна начинаться в пределах A
Поверхность A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Поверхность B:
56 LBL 2
57 L X+40 Y+50 RL
58 CC X+65 Y+50
59 C X+40 Y+50 DR-
60 LBL 0
