Циклы измерительных щупов: автоматический контроль заготовки
16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЯ (Цикл 430, DIN/ISO:
G430)
16
582
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ
ОТВЕРСТИЯ (Цикл 430, DIN/ISO:
G430)
Ход цикла

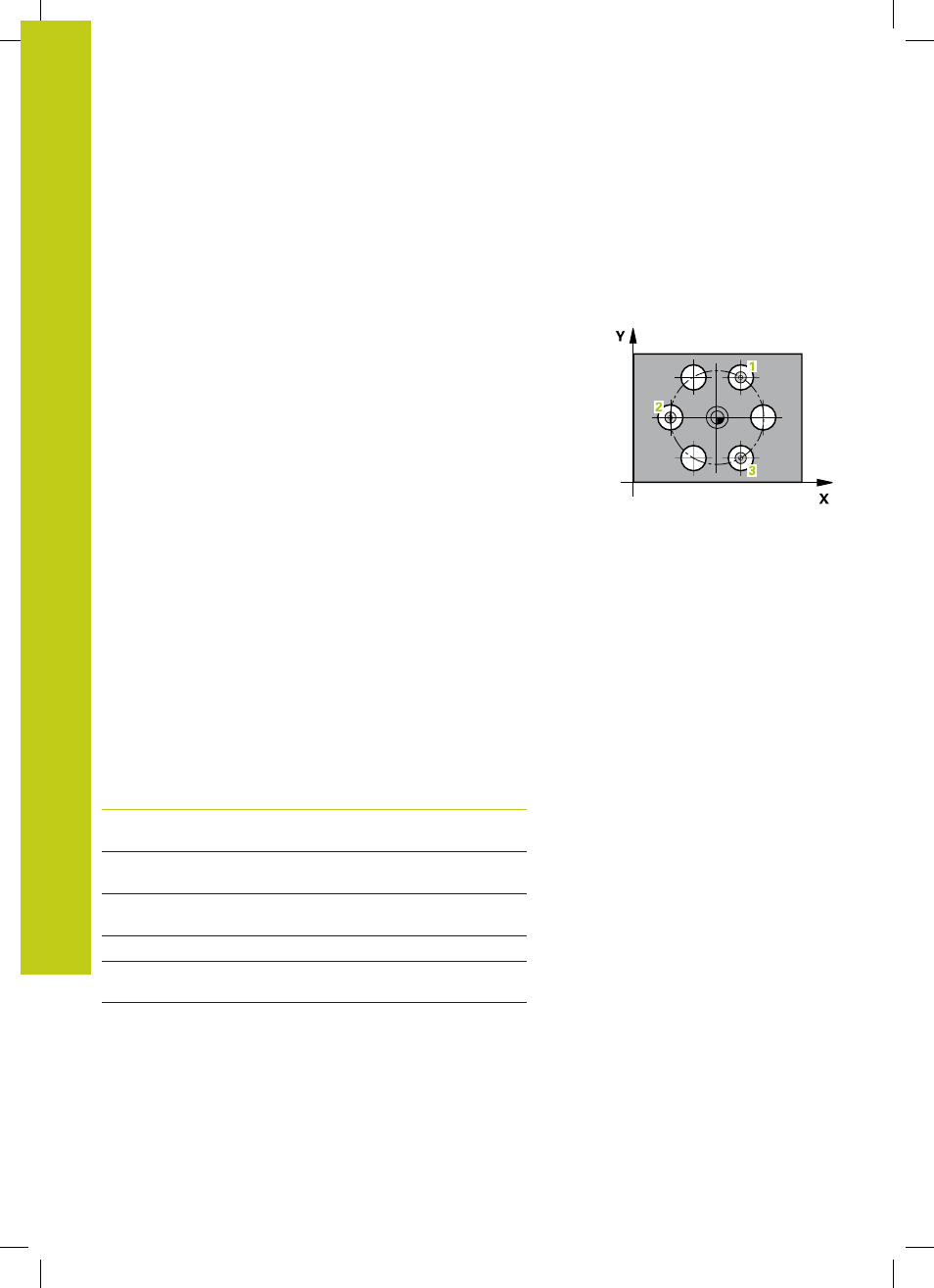

Цикл измерительного щупа 430 определяет центр и диаметр
окружности отверстий путем измерения трех отверстий Если
в цикле задаются соответствующие значения допуска, то ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 462) на заданный центр
первого отверстия
2 Затем зонд перемещается на заданную высоту измерения и
определяет путем контактирования первый центр отверстия
3 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 Затем УЧПУ перемещает зонд на заданную высоту
измерения и определяет путем контактирования второй
центр отверстия
5 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
3
6 Затем УЧПУ перемещает зонд на заданную высоту
измерения и определяет путем контактирования третий
центр отверстия
7 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
окружности отверстий
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q163
Отклонение диаметра окружности
отверстий
