НАРЕЗАНИЕ РЕЗЬБЫ С ЛОМАНИЕМ СТРУЖКИ (Цикл 209, DIN/
ISO: G209)
4.4
4
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
113

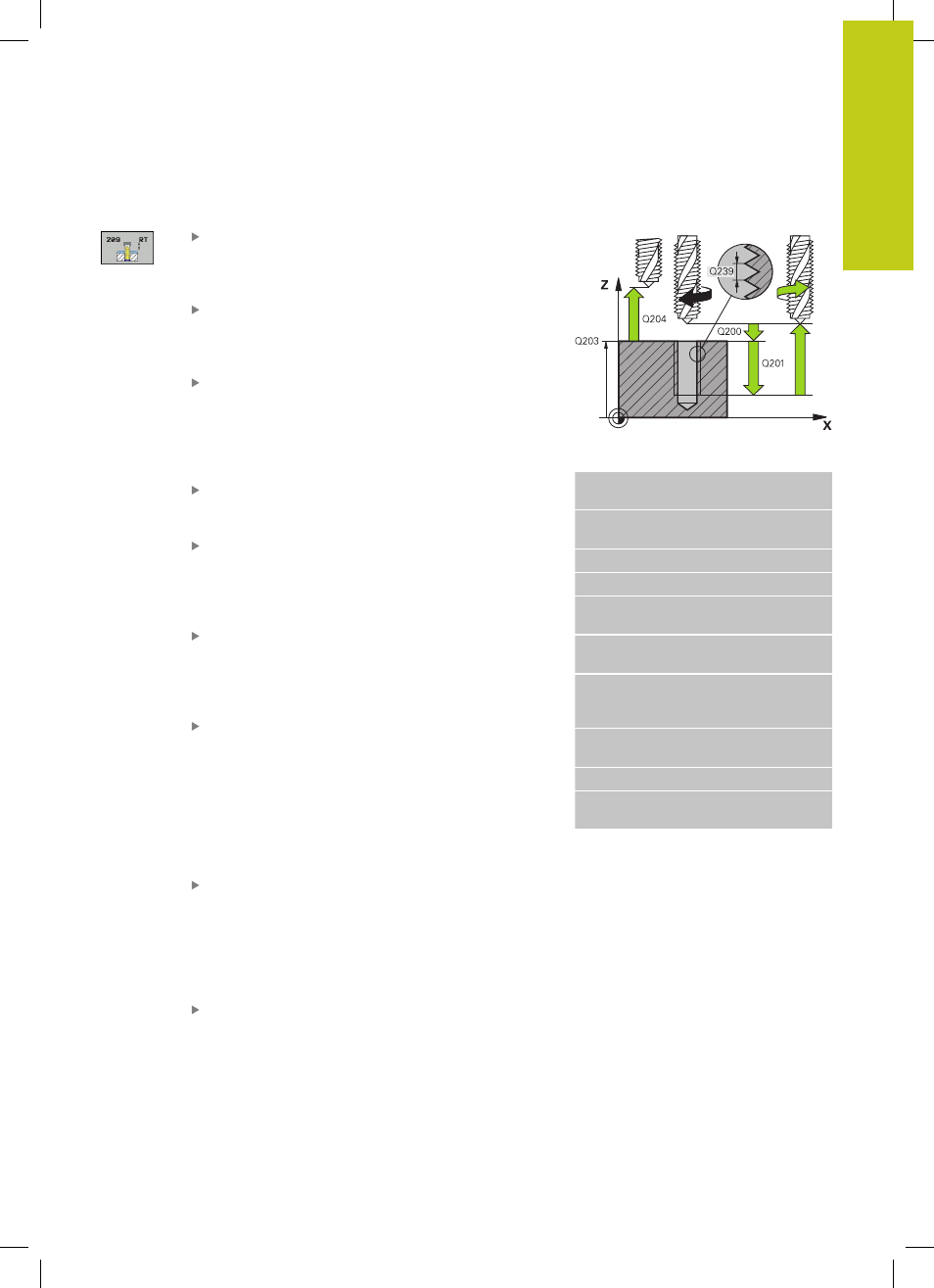

Параметры цикла
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+
= правая резьба
–
= левая резьба
Диапазон ввода от -99.9999 до 99.9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода: от 0 до 99999,9999
Глубина сверления до ломки стружки
Q257 (в
инкрементах): врезание, после которого система
ЧПУ производит ломку стружки. Если введен 0,
ломка стружки не производится. Диапазон ввода:
от 0 до 99999,9999
Обратный ход при ломке стружки
Q256:
система ЧПУ умножает уклон Q239 на введенное
значение и перемещает инструмент при ломке
стружки назад на рассчитанное значение. Если
вводится значение Q256 = 0, ЧПУ полностью
выходит из высверленного отверстия для
того, чтобы можно было удалить стружку (на
безопасное расстояние). Диапазон ввода от
0,000 до 99999,999
Угол для ориентации шпинделя
Q336
(абсолютный): угол, на который система
ЧПУ позиционирует инструмент перед
процессом нарезания внешней резьбы. Таким
образом, можно при необходимости выполнить
дополнительное резьбонарезание Диапазон
ввода от -360.0000 до 360.0000
Коэффициент изменения частоты вращения
во время обратного хода
Q403: коэффициент,
на который система ЧПУ увеличивает частоту
вращения шпинделя и при этом подачу при
выходе из отверстия. Диапазон ввода: от
0,0001 до 10 Максимальное повышение на
максимальное значение частоты вращения
активной ступени передачи.
Кадры УП
26 CYCL DEF 209 НАР.ВН.РЕЗЬБЫ
ЛОМАНИЕ СТРУЖКИ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20
;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q257=5
;ГЛУБИНА СВЕРЛЕНИЯ
ПРИ ЛОМАНИИ
СТРУЖКИ
Q256=+25
;ОТВОД ПРИ ЛОМКЕ
СТРУЖКИ
Q336=50
;УГОЛ ШПИНДЕЛЯ
Q403=1.5
;КОЭФФИЦИЕНТ
ЧАСТОТЫ ВРАЩЕНИЯ
