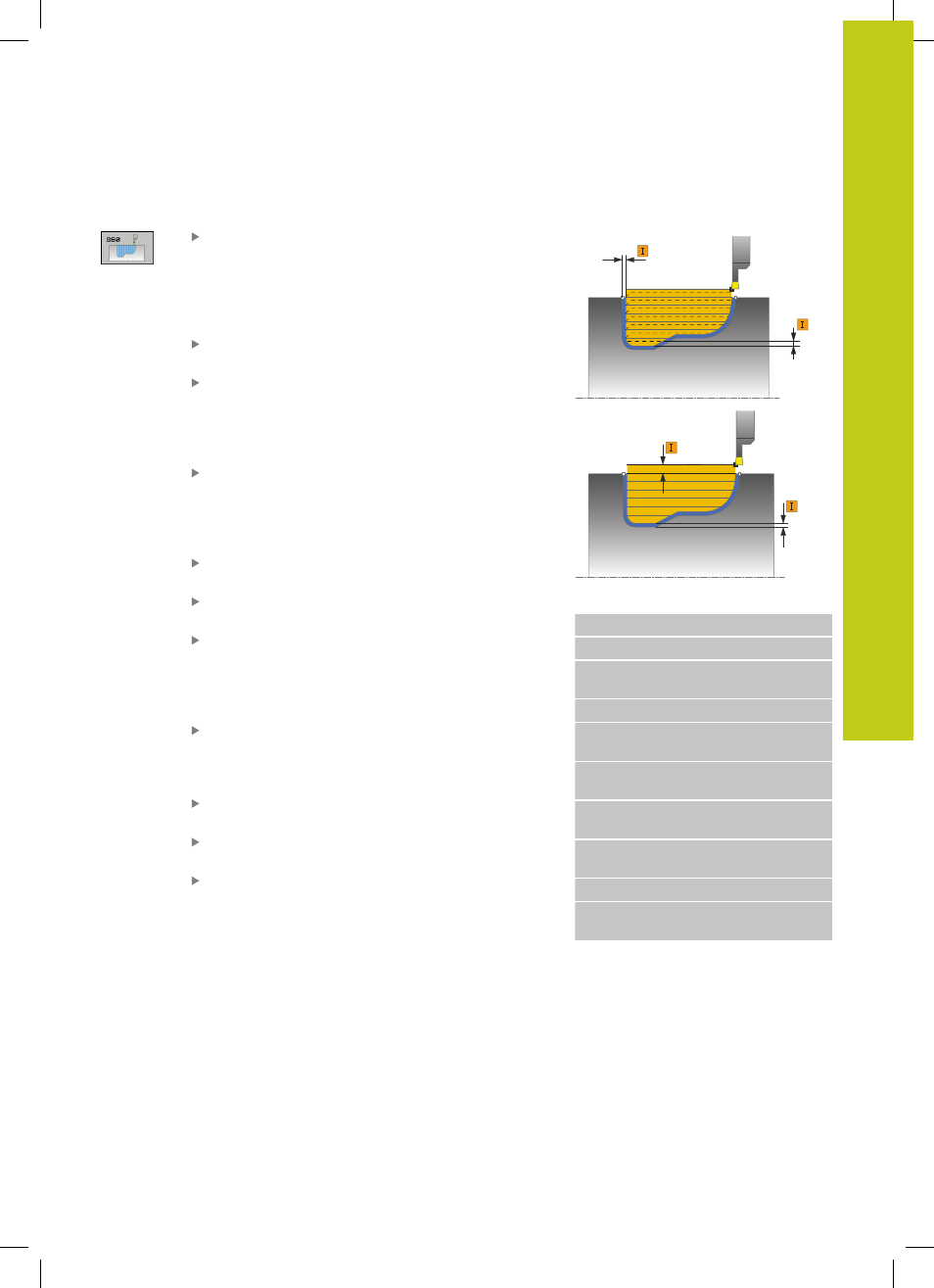

ПРОРЕЗНОЕ ВЫТАЧИВАНИЕ РАДИАЛЬНО КОНТУРУ
(Цикл 840, DIN/ISO: G840)
12.18
12
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
393
Параметры цикла
Объем обработки
Q215: Установить объем
обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка на чистовой размер
3
: только чистовая обработка на припуск
Безопасное расстояние
Q460: зарезервировано,
в данное время функции не имеет
Подача черновой обработки
Q478: скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Подача при врезании
Q488: скорость подачи
при обработке элементов врезания. Данное
значение ввода является опциональным. Если
оно не задается, то действует значение подачи,
заданное для токарной обработки.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Ограничение разреза
Q479: Активировать
ограничение разреза:
0
: нет активного ограничения разреза
1
: Ограничение разреза (Q480/Q482)
Предельное значение диаметра
Q480: значение
по X для ограничения контура (данные диаметра)
Предельная величина Z
Q482: Значение Z для
ограничения контура
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования. Диапазон
ввода от 0,001 до 999,999
Q460
Q484
Ø Q483
Q463
Кадры УП
9 CYCL DEF 14.0 ДАННЫЕ КОНТУРА
10 CYCL DEF 14.1 КОНТУРН.МЕТКА 2
11 CYCL DEF 840 ПРОРЕЗНОЕ
ТОЧЕНИЕ КОНТ. РАД.
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q478=+0.3
;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q488=+0
;ПОДАЧА ПРИ
ВРЕЗАНИИ
Q483=+0.4
;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2
;ПРИПУСК ПО Z
Q505=+0.2
;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
