ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл 256, DIN/ISO: G256)
5.6
5
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
163

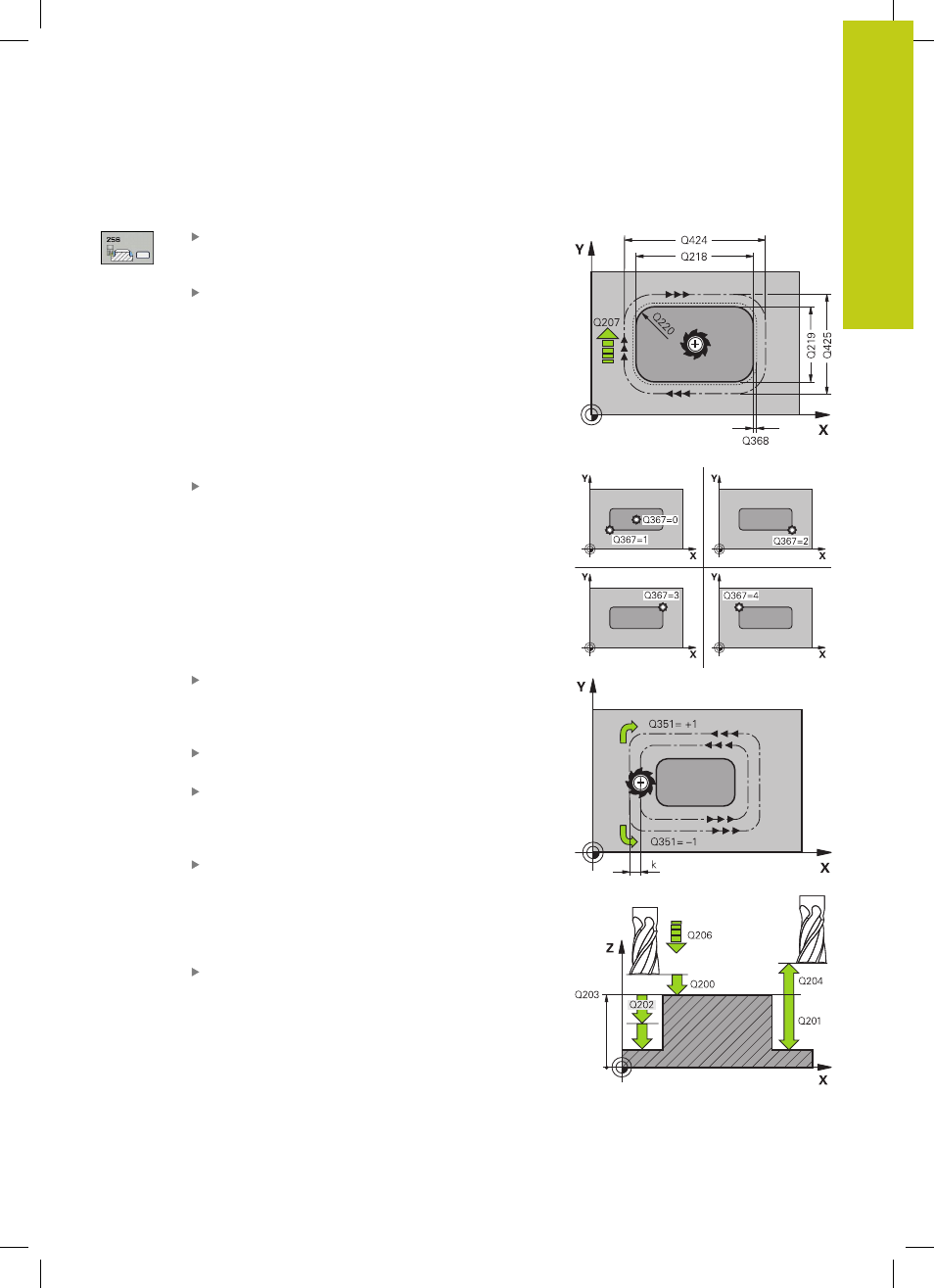

Параметры цикла
Длина 1 стороны
Q218: длина острова
параллельно главной оси плоскости обработки.
Диапазон ввода: от 0 до 99999,9999
Размер заготовки длина стороны 1
Q424: длина
острова, параллельно главной оси плоскости
обработки. Введите размер заготовки длина
стороны 1
больше 1-ой длины стороны. ЧПУ
выполняет несколько врезаний со стороны,
если разница между размером заготовки 1 и
размером готовой детали 1 больше допустимого
врезания со стороны (радиус инструмента
умножить на совмещение траекторий Q370). ЧПУ
всегда рассчитывает постоянное врезание сбоку.
Диапазон ввода: от 0 до 99999,9999
2-ая длина стороны
Q219: длина острова,
параллельно вспомогательной оси плоскости
обработки. Введите размер заготовки длина
стороны 2
больше 2-ой длины стороны. ЧПУ
выполняет несколько врезаний со стороны,
если разница между размером заготовки 2 и
размером готовой детали 2 больше допустимого
врезания со стороны (радиус инструмента
умножить на совмещение траекторий Q370). ЧПУ
всегда рассчитывает постоянное врезание сбоку.
Диапазон ввода: от 0 до 99999,9999
Размер заготовки длина стороны 2
Q425: длина
острова, параллельно к вспомогательной оси
плоскости обработки. Диапазон ввода: от 0 до
99999,9999
Радиус угла
Q220: радиус угла острова.
Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку стороны
Q368
(в инкрементах): припуск на чистовую обработку
в плоскости обработки, оставляемый ЧПУ при
обработке. Диапазон ввода: от 0 до 99999,9999
Положение при повороте
Q224 (абсолютно):
угол, на который поворачивается деталь в
процессе всей обработки Центр вращения лежит
в точке, в которой находится инструмент при
вызове цикла. Диапазон ввода от -360,0000 до
360,0000
Положение острова
Q367: Положение острова
по отношению к положению инструмента при
вызове цикла:
0
: Положение инструмента = середина острова
1
: Положение инструмента = левый нижний угол
2
: Положение инструмента = правый нижний
угол
3
: Положение инструмента = правый верхний
угол
4
: Положение инструмента = левый верхний угол
