Установка
3-42
HPR800XD Auto Gas
– 80650J, 1-я редакция

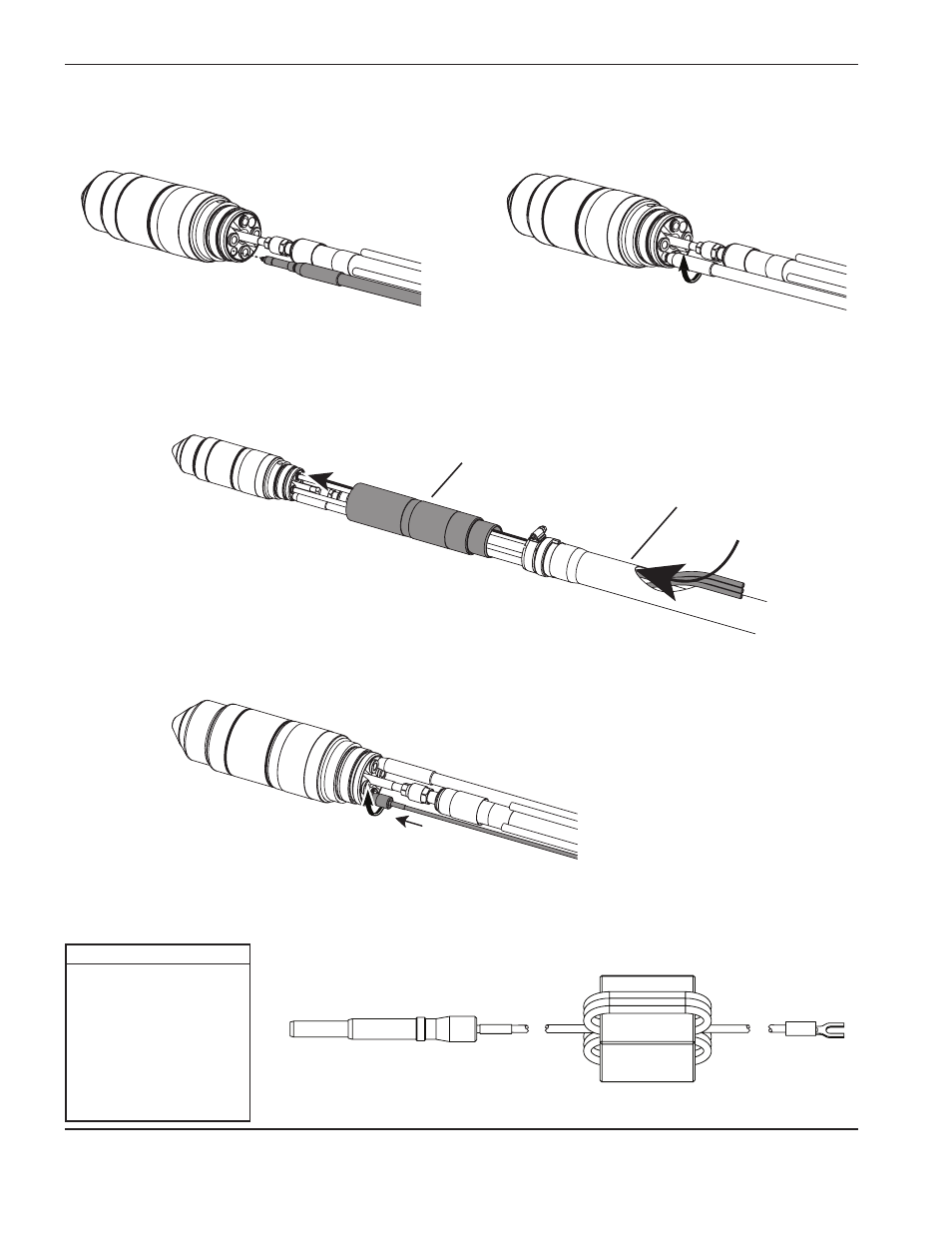

5. Подсоедините кабель вспомогательной дуги (желтый). Вставьте провод в разъем резака и вращайте его вручную до упора.
6. Подсоедините провод омического контакта (поставляется отдельно).
6a. Проведите провод омического контакта через отверстие в оплетке и в рукаве резака.
Оплетка
Муфта
6b. Вставьте провод в разъем резака и вращайте его вручную до упора.
Номера деталей для провода омического контакта (Не входит в систему HPR400XD. Приводится только для справки.)
Примечание. Омический удлинительный провод, приведенный в приложении C, предназначен только для
роботизированной резки.
№ детали
длина
123983
3 м
123984
6 м
123985
7,5 м
123986
9 м
123987
12 м
123988
15 м
123989
23 м
123990
30 м
123991
45 м
