Установка
HPR800XD Auto Gas
– 80650J, 1-я редакция
3-29

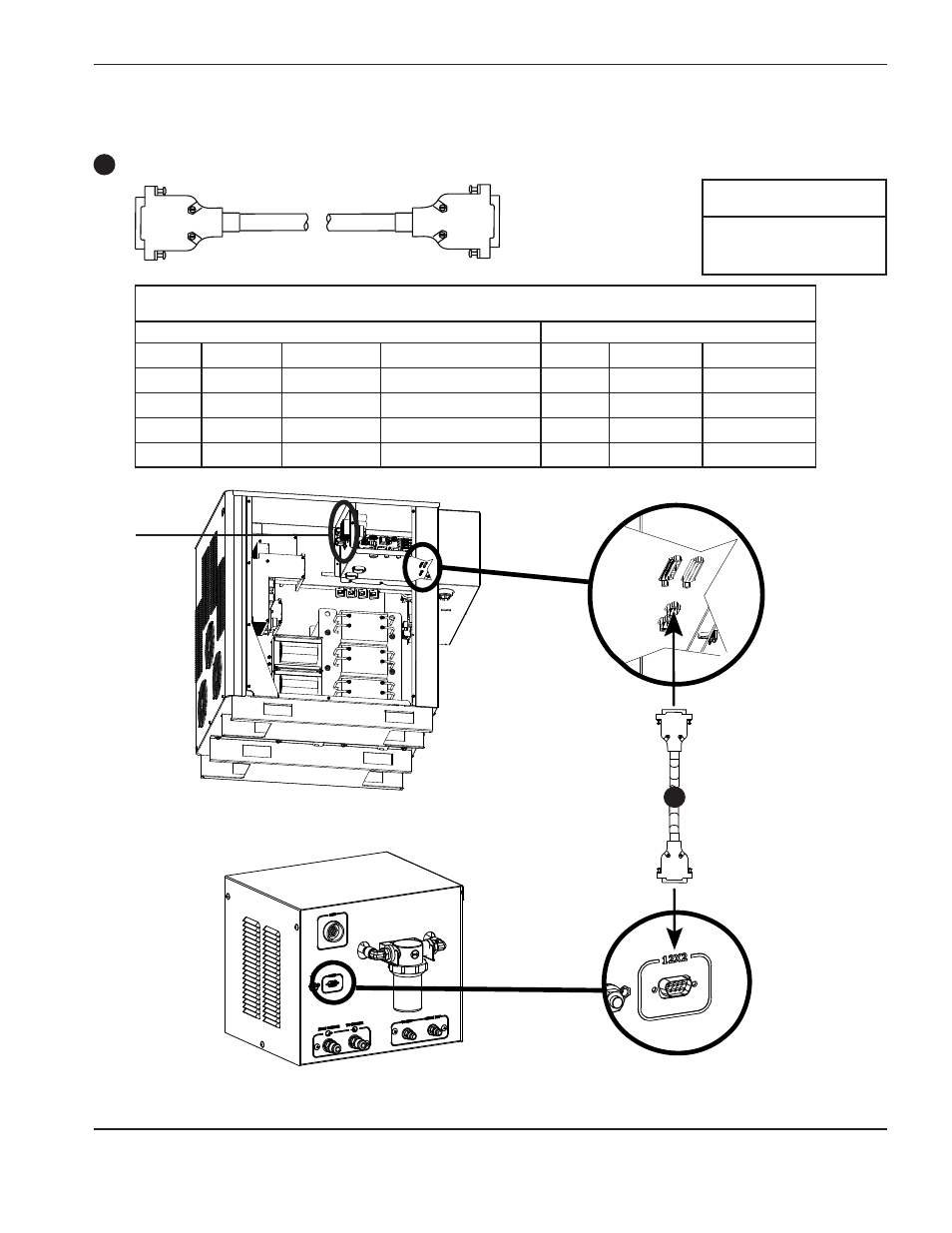

От вторичного источника тока к консоли интерфейса охладителя
Кабель связи интерфейса охладителя
№ детали
длина
123844
1,5 м
123784
3 м
123839
4,5 м
Список сигналов кабеля: вторичный источник тока — интерфейс охладителя
(9-штырьковые D-образные разъемы)
Конец со стороны источника тока
Конец со стороны интерфейса охладителя
Штырек № Цвет провода
Ввод-вывод
Описание
Штырек №
Ввод-вывод
Функция
2
Черный
Ввод-вывод
Шина CAN низкоскоростная
2
Ввод-вывод
Связь по сети CAN
3
Черный
Вход
Шина CAN заземление
3
Выход
Питание — земля
7
Красный
Ввод-вывод
Высокоскоростная шина CAN
7
Ввод-вывод
Связь по сети CAN
9
Красный
Выход
Не используется
9
Выход
Не используется
Примечание. Катушка индуктивности на плате привода электродвигателя насоса издает шум
в процессе работы, который можно описать как гул, «пение» и щелчки. Это нормально,
на такой шум можно не обращать внимания.
См.
примечание
ниже
9
9
Конец с гнездами
к интерфейсу
охладителя
