Установка
HPR800XD Auto Gas
– 80650J, 1-я редакция
3-19

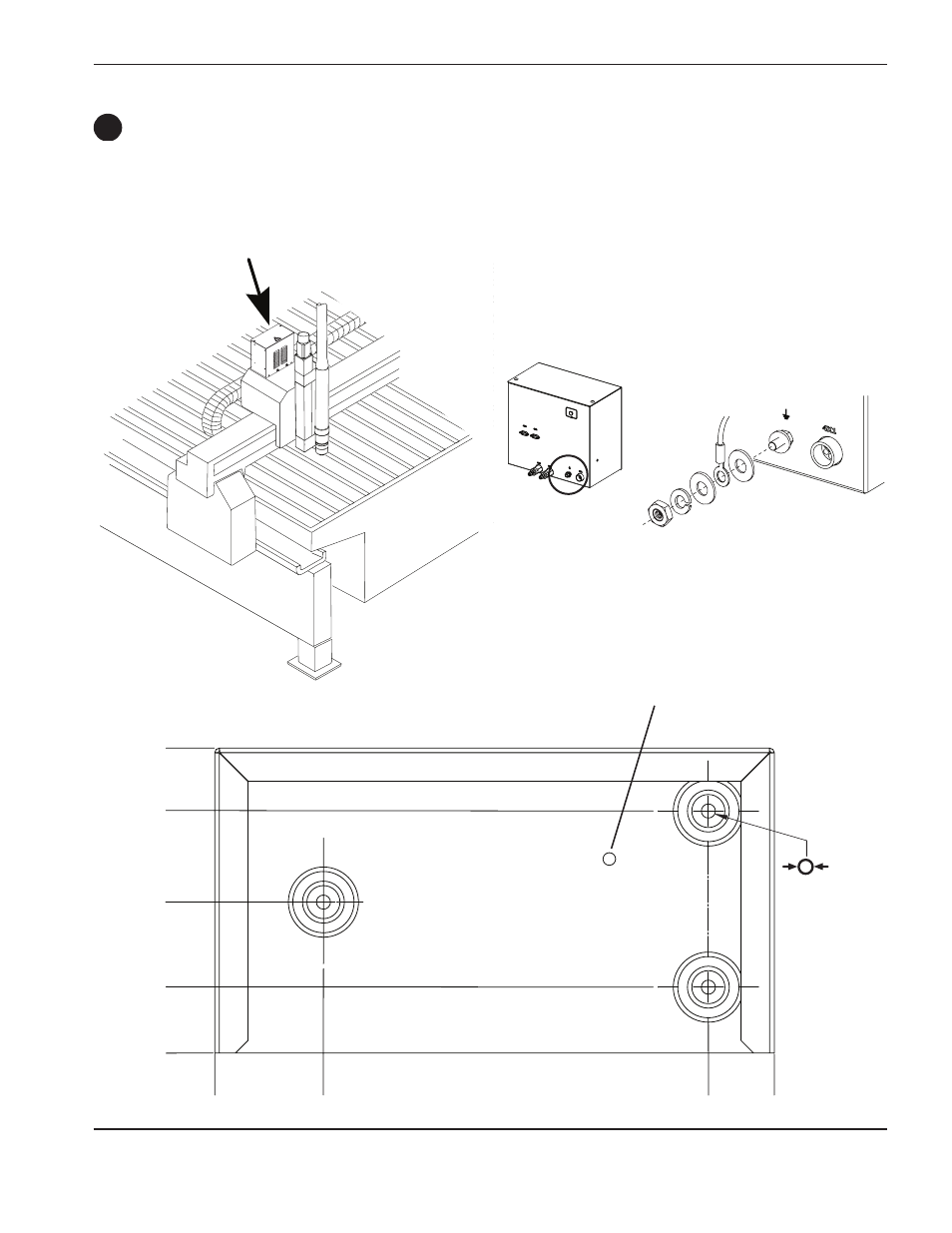

Установка дозировочной системы
• Дозировочную систему нужно установить рядом со станцией подъемника резака. Максимальная длина
газовых шлангов между дозировочной системой и резаком составляет 1,8 м.
Заземление дозировочной системы
153,9 мм
33,3 мм
122,2 мм
0
54,9 мм
76,2 мм
282,5 мм
0
248,9 мм
Вентиляционное отверстие:
не закрывать
F
7 мм
(3 места)
