Источник тока – Инструкция по эксплуатации Hypertherm HPR800XD Auto Gas
Страница 261
СпиСок деталей
HPR800XD Auto Gas
– 80650J, 1-я редакция
6-5

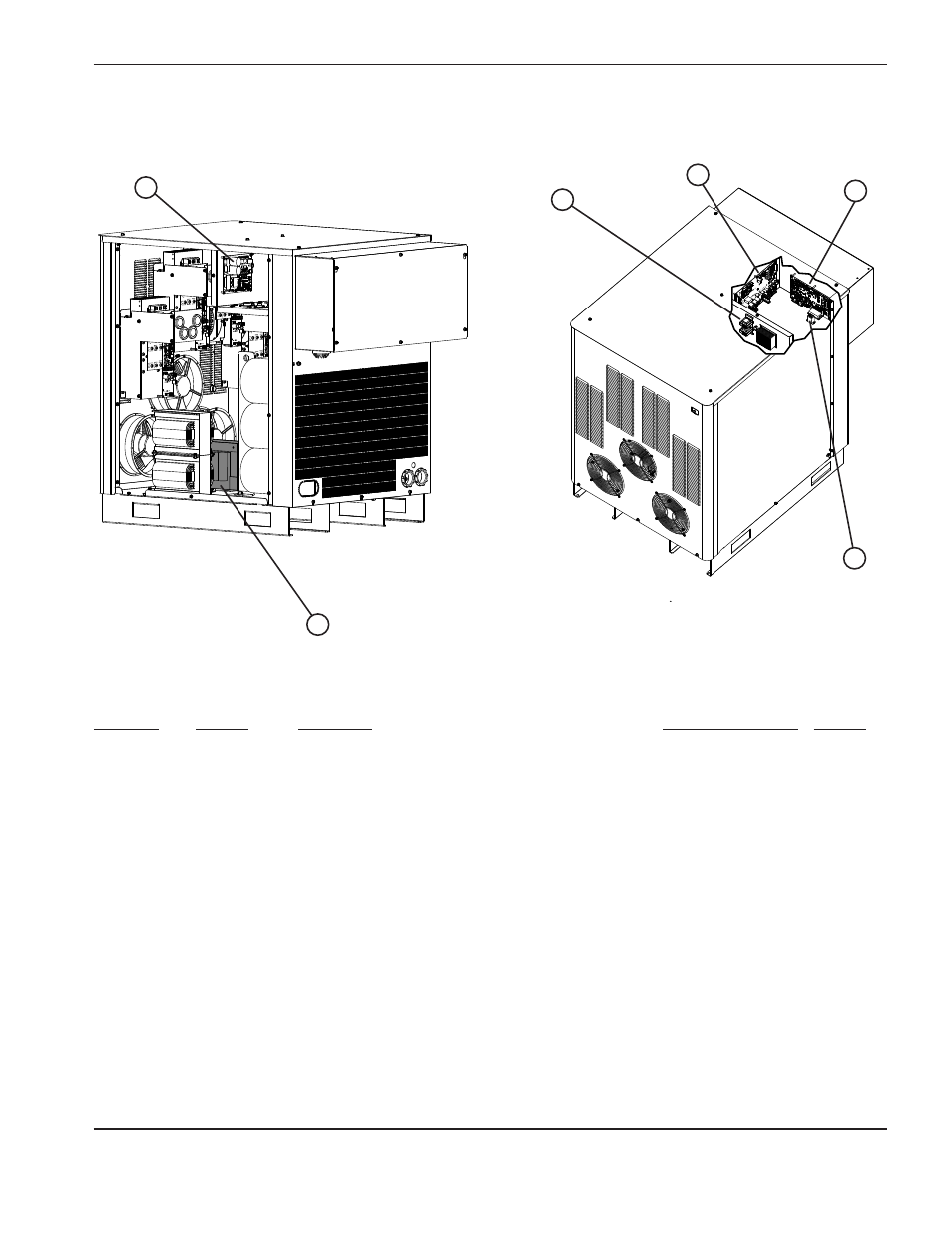

Источник тока
Номер
Позиция
детали
Описание
Код. обозначение Кол-во
1
141027
Контрольная печатная плата:
Привод электродвигателя насоса
PCB7
1
2
229212
Катушка индуктивности: 5 А, 1,4 мГн
2
3
041802
Контрольная печатная плата: Распределительная
печатная плата
PCB2
1
108028
Предохранитель: 3 А, 250 В
F5, F6, F7
3
108075
Предохранитель: 6,3 А, 250 В (с задержкой срабатывания) F1, F2, F3
3
108709
Предохранитель: 10 А, 250 В
F4
1
4
141030
Контрольная печатная плата:
Контрольная (первичный источник тока)
PCB3
1
141144
Печатная плата: Контрольная (вторичный источник тока)
PCB3
1
5
003142
Реле: 120 В, двухполюсное, двухпозиционное
K1
1
6
229225
Изолирующий трансформатор: 400 В, 50–60 Гц
T2
1
229226
Изолирующий трансформатор: 380 В, 50–60 Гц
1
229227
Изолирующий трансформатор: 480 В, 60 Гц
1
229228
Изолирующий трансформатор: 600 В, 60 Гц
1
229230
Изолирующий трансформатор: 240 В, 60 Гц
1
229231
Изолирующий трансформатор: 200 и 208 В, 50–60 Гц
1
229232
Изолирующий трансформатор: 440 В, 50–60 Гц
1
229233
Изолирующий трансформатор: 220 В, 50–60 Гц
1
1
2
3
4
6
5
