Эксплуатация
4-20
HPR800XD Auto Gas
– 80650J, 1-я редакция
Примечание. При корректной установке трубы водяного охлаждения может показаться, что она установлена
неплотно, однако любые поперечные зазоры будут устранены после установки электрода.
1. Выключите (OFF) подачу любого электропитания в систему.
2. Снимите расходные детали с резака. См. Установка
и проверка расходных деталей в данном разделе.
3. Снимите старую трубу водяного охлаждения.
4. Нанесите тонкий слой силиконовой смазки на уплотнительное
кольцо и установите новую трубу водяного охлаждения.
Уплотнительное кольцо должно блестеть, однако не должно
быть излишков или скоплений смазки.
5. Снова установите расходные детали. См. Установка
и проверка расходных деталей в данном разделе.

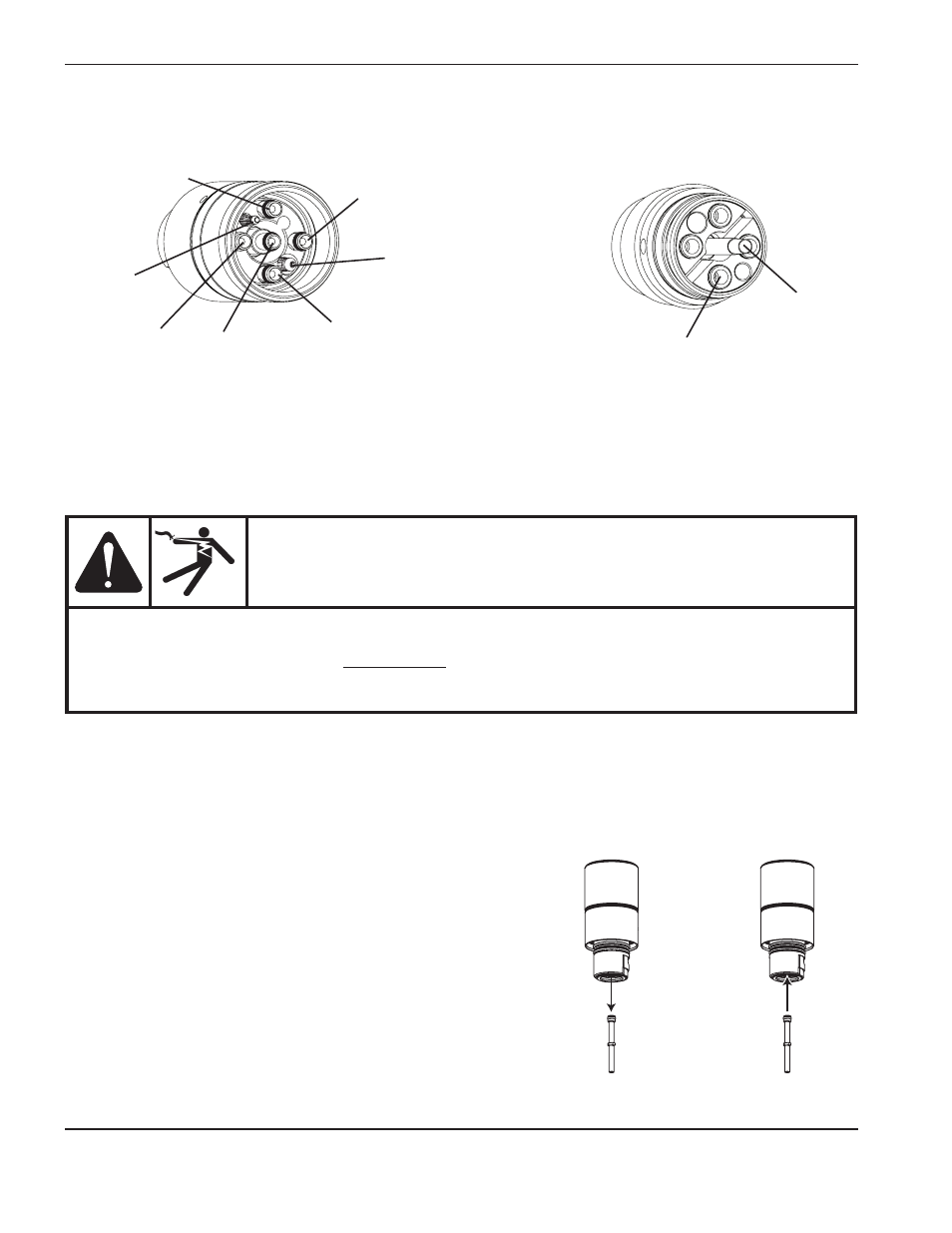

Замена трубы водяного охлаждения резака
Соединения резака
Разъем блока быстрого
отключения резака
Подвод охлаждающей жидкости
Возврат
охлаждающей
жидкости
Плазмообра-
зующий газ
Отвод плазмообразующего газа
Подвод охлажда-
ющей жидкости
Вспомогательная дуга
Защитный газ
Возврат охлажда-
ющей жидкости
Штырек
омичес-
кого
контакта
Резак
БЕРЕГИСЬ!
Система спроектирована таким образом, что при снятии кожуха она переходит в режим
холостого хода. Однако, ЗАПРЕщАЕТСЯ ПРОИЗВОдИТЬ ЗАМЕНУ РАСхОдНых дЕТАЛЕй
В РЕжИМЕ хОЛОСТОГО хОдА. Обязательно нужно отключить подачу питания на источник
тока, прежде чем проверять или заменять расходные детали резака. При снятии расходных
деталей следует надевать перчатки. Резак может быть горячим.
