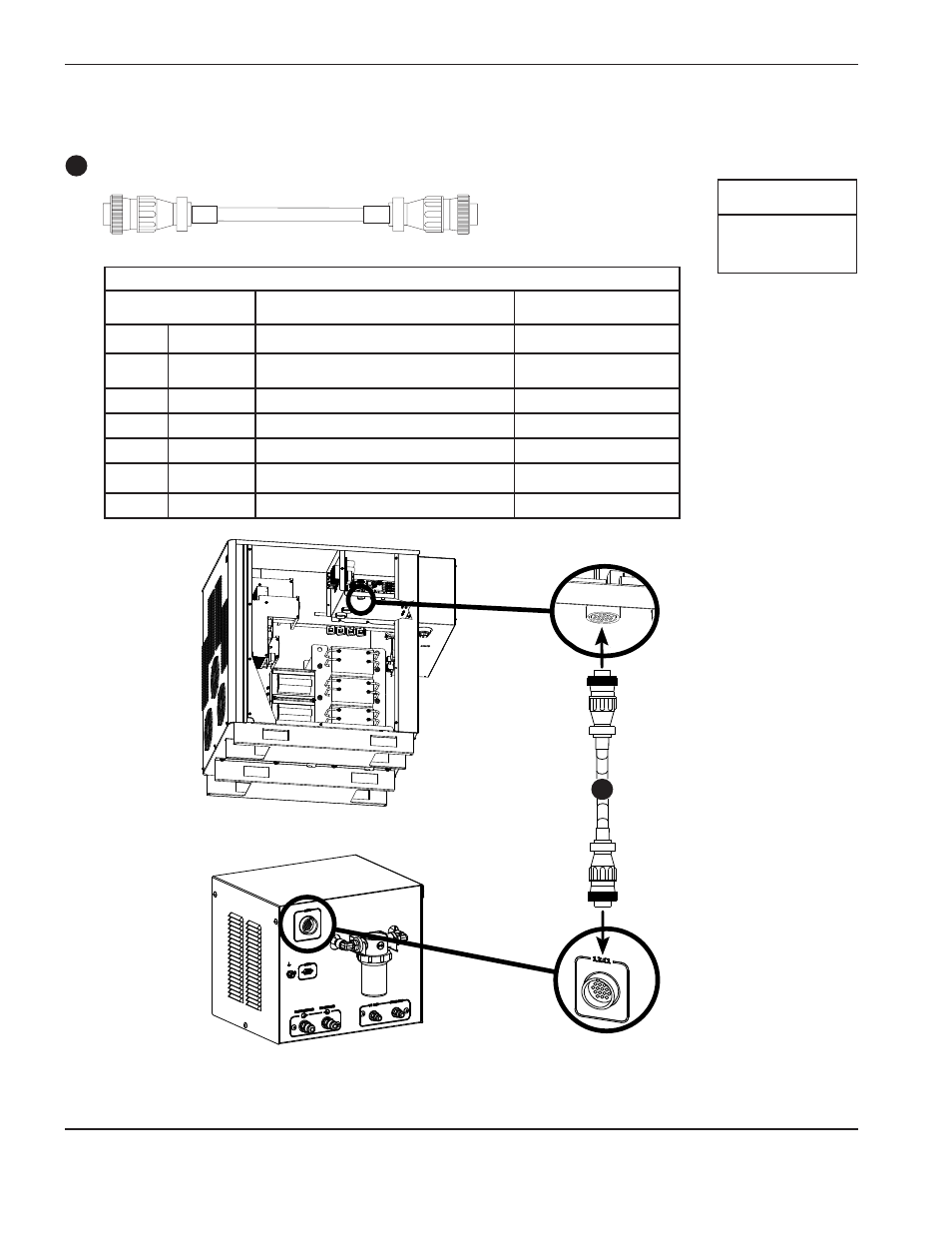

Силовой кабель интерфейса охладителя
Список сигналов кабеля: первичный источниктока — интерфейс охладителя
Конец со стороны
источника тока
Конец со стороны
интерфейса охладителя
Штырек № Цвет провода
Описание
Штырек №
1
Красный/
черный
240 В перем. тока — под напряжением
1
2
Красный
240 В перем. тока — возврат
2
3
Защитный
Заземление
3
15
Белый
Электромагнитный клапан V1 — возврат
15
11
Черный
Электромагнитный клапан V1 — под напряжением
11
6
Защитный
Заземление
6
№ детали длина
123979
1,5 м
123980
3 м
123981
4,5 м
От первичного источника тока к консоли интерфейса охладителя
8
Конец с гнездами
к интерфейсу
охладителя
Примечание. Катушка индуктивности на плате привода электродвигателя насоса издает шум
в процессе работы, который можно описать как гул, «пение» и щелчки.
Это нормально, на такой шум можно не обращать внимания.
