Техническое обслуживание
5-44
HPR800XD Auto Gas
– 80650J 1-я редакция

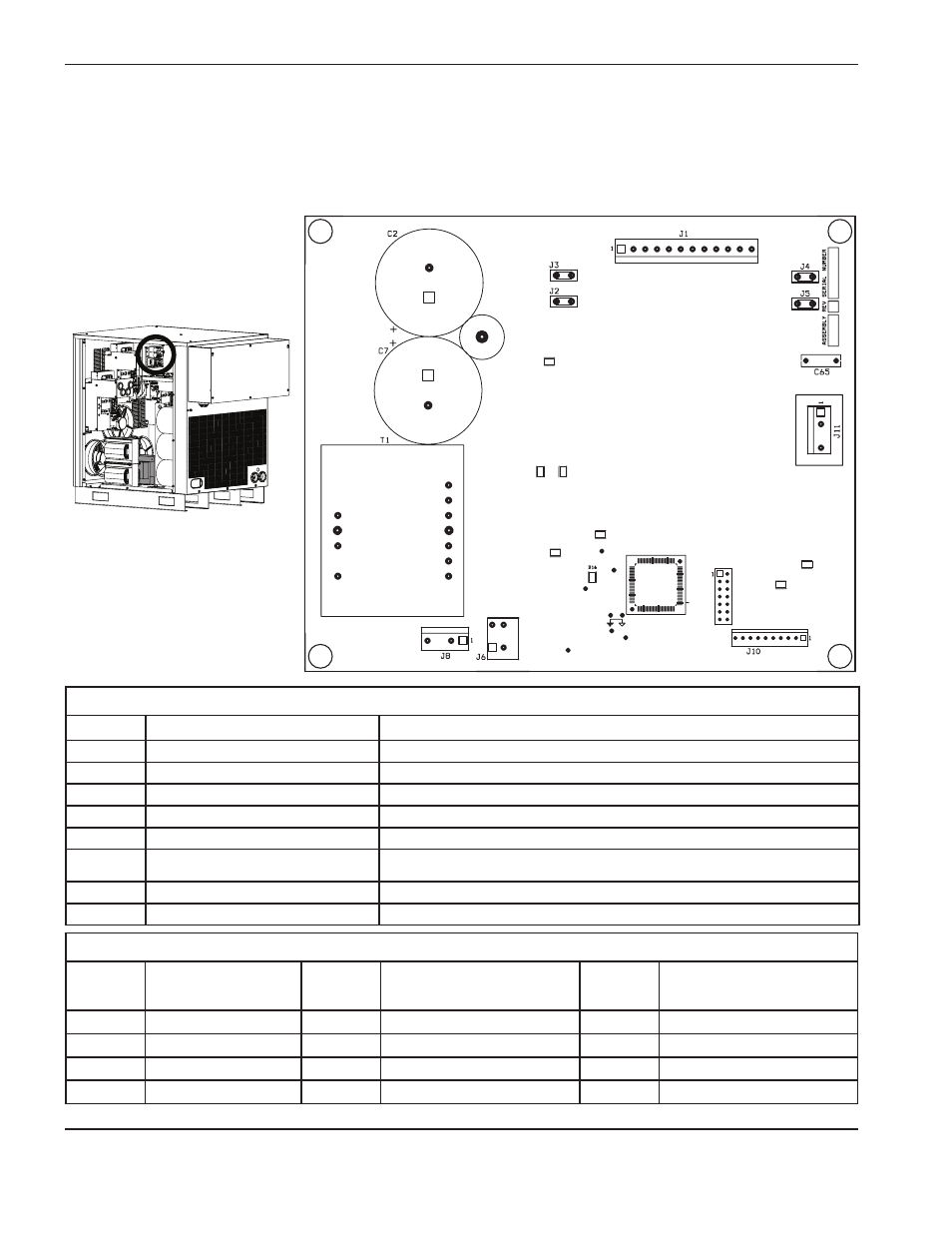

Плата привода электродвигателя насоса PCB7
D1
D30
D32
D10
D31
TP3
TP10
TP4
TP2
TP1
TP6
TP12
TP5
D35
D36
14102
7
Контрольные точки контрольной печатной платы
Номер
контрольной
точки
Описание
Номер
контрольной
точки
Описание
Номер
контрольной
точки
Описание
TP1
Аналоговое заземление
TP5
+5 В
TP9
Цифровое заземление
TP2
Цифровое заземление
TP6
A +3,3 В
TP10
+3,3 В
TP3
Сброс\
TP7
+3,3 В
TP11
SCIRXD
TP4
Сброс
TP8
SCITXD
TP12
LINEFB +
Перечень светодиодов контрольной печатной платы
Светодиод
Описание
Состояние
D1
+15 В исправно
Вкл., когда напряжение +15 исправно
D10
+5 В исправно
Вкл., когда напряжение +5 исправно
D16
+3,3 В исправно
Вкл., когда напряжение +3,3 исправно
D30
Выходной аварийный сигнал температуры IPM
Выкл., когда исправно. Вкл., когда имеется устойчивое состояние перегрузки по току.
D31
Температура
Выкл., когда исправно. Вкл., когда имеется отказ по температуре.
D32
Выходной аварийный сигнал IPM
Выкл., когда исправно. Вкл., если есть внутренний перегрев, перегрузка по току или некорректное
напряжение управления привода подачи.
D35
Привод электродвигателя насоса исправен
Вкл., когда привод электродвигателя насоса исправен
D36
Включен привод электродвигателя насоса
Вкл., если включен
Примечание. Катушка индуктивности на плате привода электродвигателя насоса издает шум
в процессе работы, который можно описать как гул, пение и щелчки. Это нормально,
на такой шум можно не обращать внимания.
