Техническое обслуживание
HPR800XD Auto Gas
– 80650J, 1-я редакция
5-39

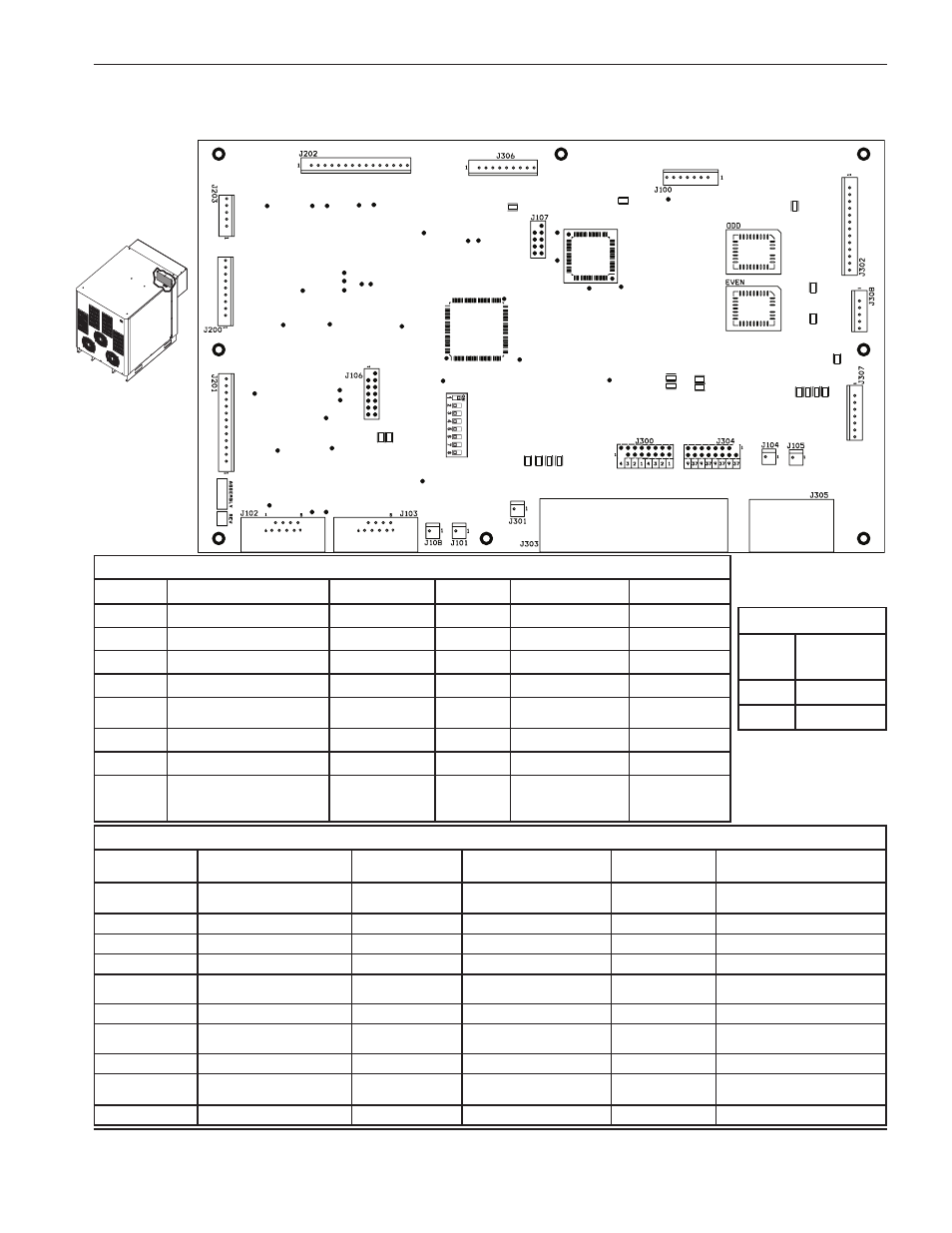

Контрольная плата источника тока PCB3
1410
30
TP214
TP210
TP211
TP212
TP213
TP112
TP203
TP208
TP118
TP202
TP200
TP201
TP11
1
TP110
TP109
TP104 TP102
D329
1
TP100
TP113
TP107
TP106
TP101
TP103
TP105
TP206
TP209
TP119
TP204
TP207
TP205
TP116
TP115
TP120
TP117
Tx Rx
D111
D110
D107
+5V
HOL
D
D313
D314
PI
E
RCE
CO
RNER
ST
AR
T
D312
D315
MOTION
ERROR
Rd ERROR
NOT READY
D308
D311
D310
D309
TP114
D108
+3.3V
D317
SPARE
PA
PILOT ARC
D316
PHASE
LOST
D324
D323
D322
D321
D320
MA
RK
RE
LA
Y
CON
TA
CT
OR
HF
PI
LO
T
RE
LA
Y
Контрольные точки контрольной печатной платы
Номер
контрольной точки Описание
Номер
контрольной точки Описание
Номер
контрольной точки Описание
TP105
WDI
TP117
Шина CAN заземление
TP206
Аналоговый входной сигнал
инвертора 4
TP108
Сброс
TP118
CCA+
TP207
Импульсное управление D
TP109
Сброс
TP119
CCC+
TP208
Выходной сигнал ЦАП A
TP110
Цифровое заземление
TP120
CRXD (CAN L)
TP209
Выходной сигнал ЦАП B
TP111
Аналоговое заземление
TP200
Аналоговый входной сигнал
инвертора 1
TP210
Датчик температуры инвертора A
TP112
A +3,3 В
TP201
Импульсное управление A
TP211
Датчик температуры инвертора B
TP113
+3,3 В
TP202
Аналоговый входной сигнал
инвертора 2
TP212
Датчик температуры инвертора C
TP114
+5 В
TP203
Импульсное управление B
TP213
Датчик температуры инвертора D
TP115
Высокоскоростная шина CAN
TP204
Аналоговый входной сигнал
инвертора 3
TP214
Аналоговый входной сигнал
рабочего кабеля
TP116
Шина CAN низкоскоростная
TP205
Импульсное управление C
Микропрограмма
Позиция Номер детали
U110
081135 ЧЕТ
U109
081135 НЕЧЕТ
Список светодиодов контрольной печатной платы
Светодиод
Описание
Состояние
Светодиод
Описание
Состояние
D107
+5 В исправно
Установившееся
D312
Удержание
D108
+3,3 В исправно
Установившееся
D313
Прожиг
D110
Светодиод передачи CAN
Мигание
D314
Поворот
D111
Светодиод получения CAN
Мигание
D315
Запуск резервный
D308
Движение
D316
Включение
вспомогательной дуги
D309
Ошибка
D317
Резервный
D310
Ошибка плавного выключения
D324
Обрыв фазы
D311
Не готов
D329
Привод
электродвигателя
насоса исправен
Установившееся,
если исправен
