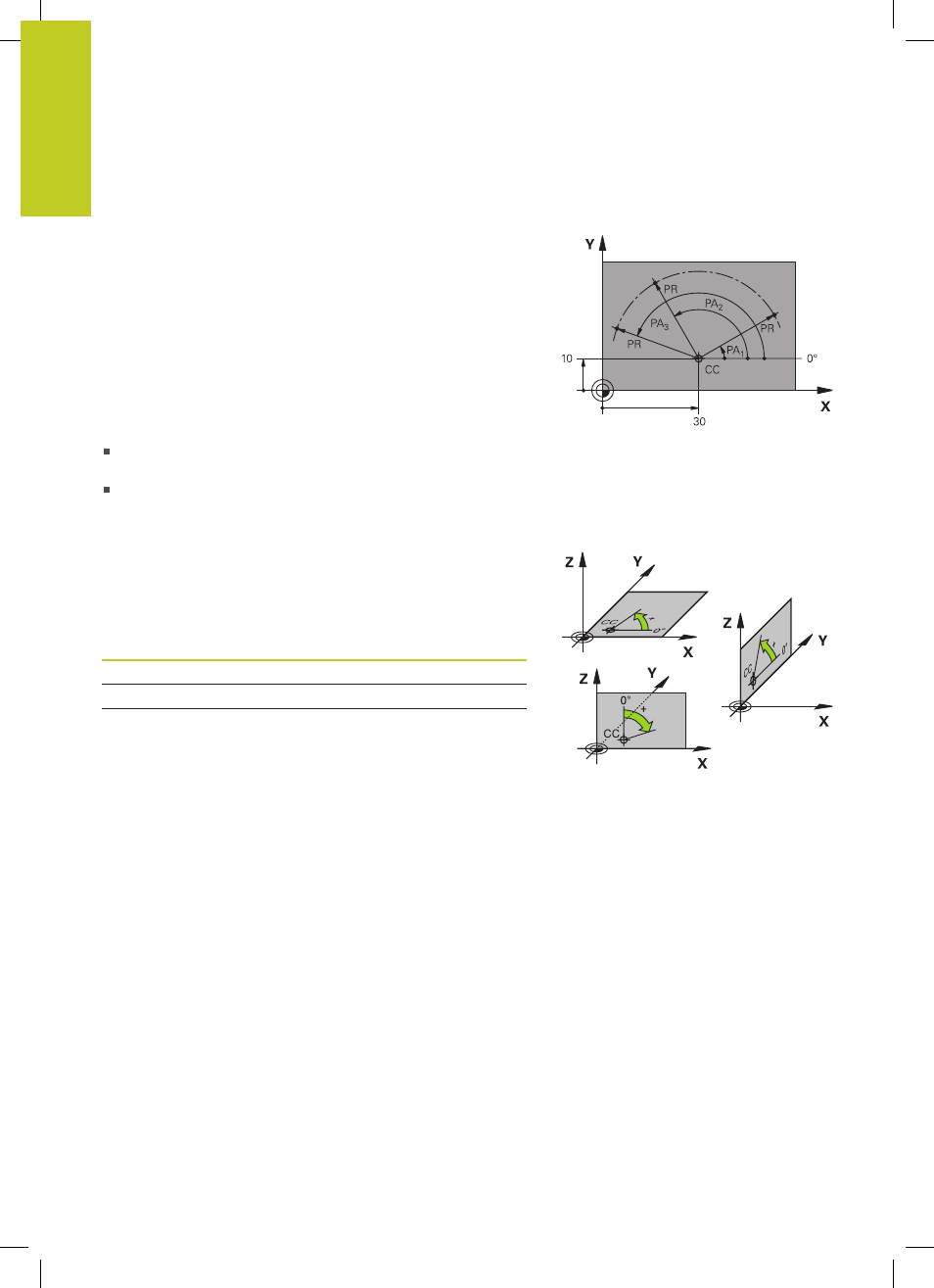

Полярные координаты
Если размеры на чертеже указаны в декартовой системе
координат, программа обработки также составляется с
применением декартовой системы координат. Для заготовок
с круговыми траекториями или при наличии данных об углах
во многих случаях проще определять позиции с помощью
полярных координат.
В отличие от декартовых координат X, Y и Z полярные
координаты описывают положения только на плоскости.
Полярные координаты имеют нулевую точку на полюсе CC
(CC = circle centre; англ. центр окружности). Таким образом,
положение на плоскости однозначно определяется с помощью
следующих данных:
радиус полярных координат: расстояние от полюса CC до
точки
угол полярных координат: угол между базовой осью угла и
отрезком, соединяющим полюс CC с точкой
Определение полюса и базовой оси угла
Полюс определяется двумя координатами в декартовой
системе координат на одной из трех плоскостей. Кроме того,
при этом базовая ось угла однозначно присваивается углу
полярных координат PA.
Координаты полюса
(плоскость)
Базовая ось угла
X/Y
+X
Y/Z
+Y
Z/X
+Z
